AiP8M1516是一款AD型8051内核MCU，内置16 KB MTP ROM、256B IRAM、256B XRAM，内部集成Timer0/1/5、WDT、LVD、UART和12bit ADC。
【主要特点】
· 内核：1T 8051
· 工作电压范围：3.5~5.5V@fsys=16MHz
· 工作模式：普通模式（RUN）、空闲模式（IDLE）、停止模式（STOP）
· 存储器：256B IRAM、256B XRAM、16KB MTP ROM（擦写次数100次）
· 时钟：内部16MHz高速振荡、内部32KHz低速振荡
· 低电压复位：5 level选择（1.6V/1.9V/2.4V/2.6V/3.2V/3.8V）
· 低电压检测：16 level选择（1.8V~4.2V）
· 中断：4个外部中断源、8个内部中断源，中断优先级软件设置；
· GPIO：30个多功能双向I/O口，支持独立弱上拉和弱下拉；4档高电平驱动能力可选，2档低电平驱动能力可选；
· 定时器：2个8位通用计时器T0/1，1个12位高级定时器T5支持LED单线通信；看门狗定时器WDT，STOP模式下可以定时器唤醒；
· 通信接口：1路UART，支持端口全映射；
· ADC：12位分辨率A/D转换器，最多支持8个外部输入通道，内部2V/3V/4V/VDD基准；
· 烧录：支持两线烧录及在线仿真，支持带电烧录；
· 工作温度：-40~+105℃
· 封装形式：
SOP32/ SOP28/SSOP28/SSOP24/SOP20/SSOP20/SOP16/SOP8
【功能框图】

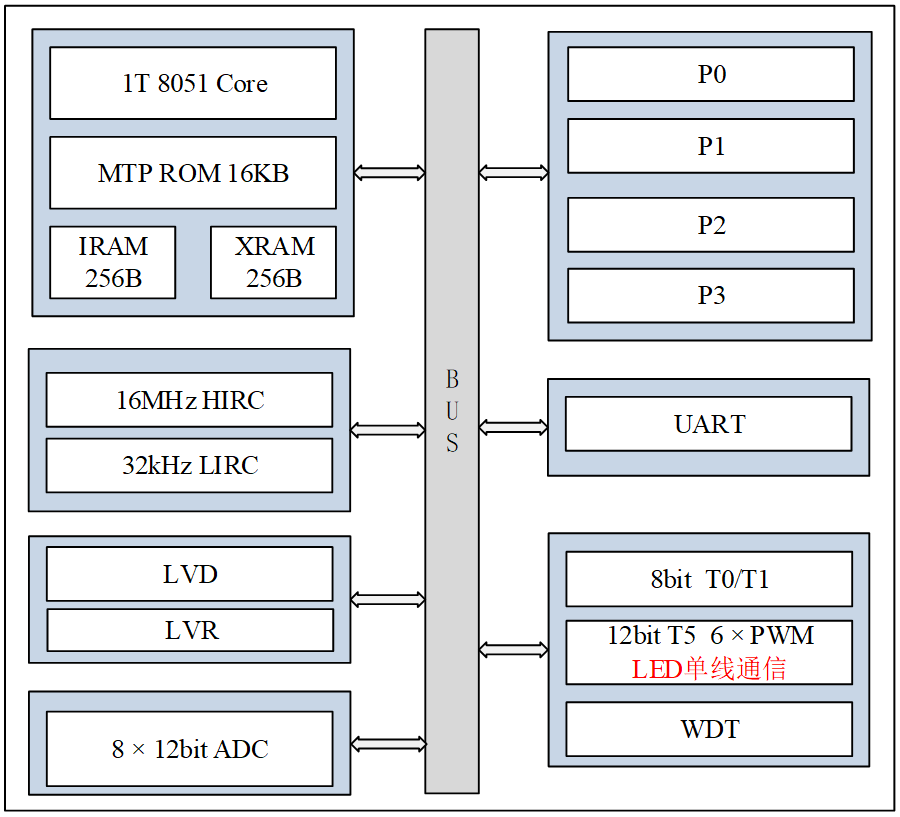

图 1 系统框图
【引脚排列图】

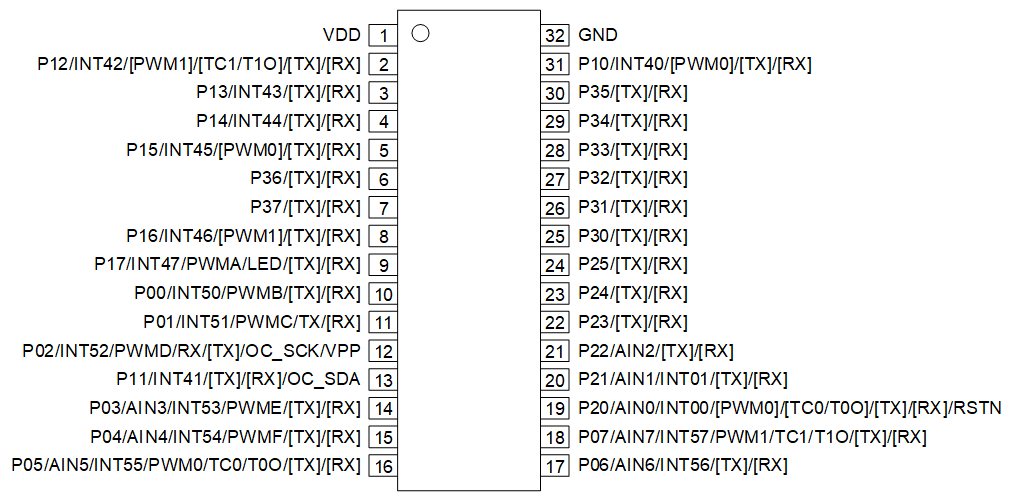

图 2 SOP32引脚排列图

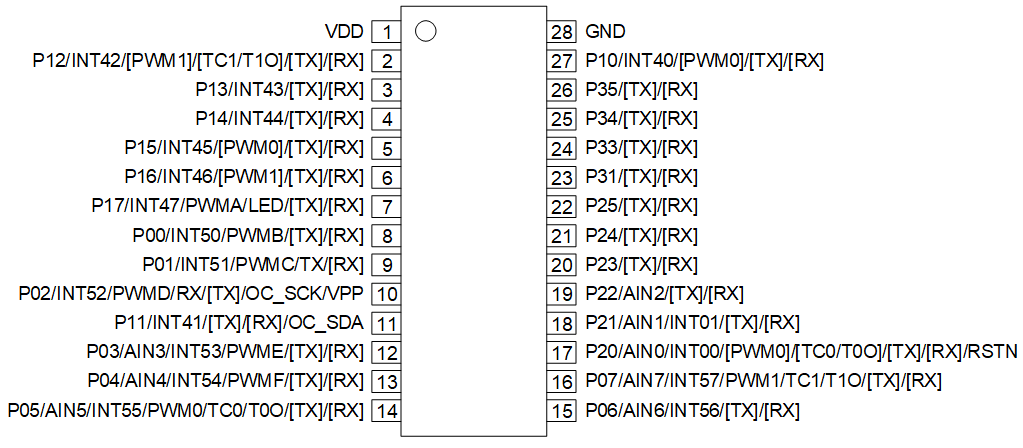

图 3 SOP28/SSOP28引脚排列图

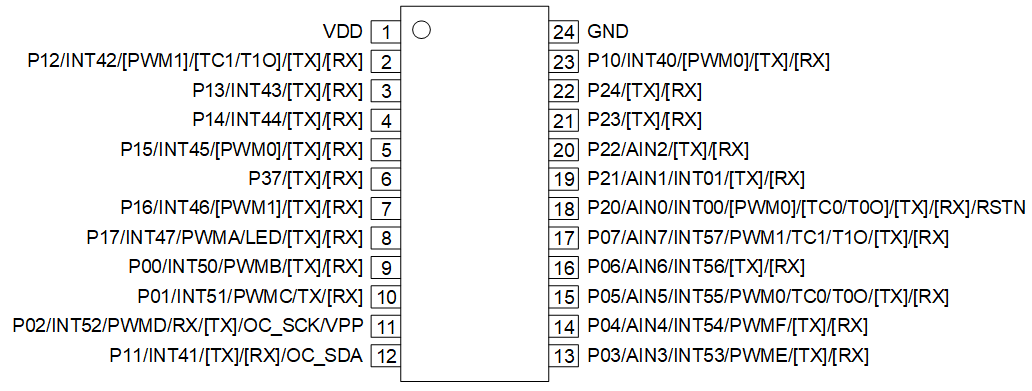

图 4 SSOP24引脚排列图

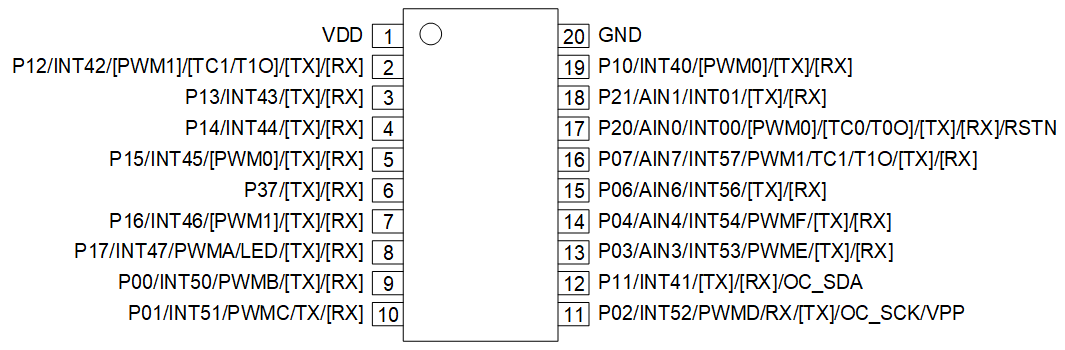

图 5 SOP20/SSOP20引脚排列图
图 6 SOP16引脚排列图
图 7 SOP8引脚排列图
【产品优势】（可选）
UART端口支持端口全映射、T5支持LED单线通信
【应用领域】
【结语】
AiP8M1516是一款经济型MCU电路，在延续传统架构高兼容性的基础上，通过内部集成12位ADC、LVD和多级低电压复位等模拟资源，配合宽电压、多种低功耗模式以及丰富的封装形式，适用于从工业控制、消费电子等领域。
如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
