在现代电子设备追求超高能效与极致信号保真度的背景下，模拟开关的性能已成为系统瓶颈的关键之一。AiPTS3A4741是一款0.9Ω低内阻低电压单电源2路模拟开关，可传输轨到轨信号，由使能口（IN）控制开关，高电平有效。
【应用优势】
极低的信号损耗与电压降：
在3V电源下典型值仅为0.9Ω。这意味着在传输信号或进行电源路径管理时，由开关本身引入的损耗和压降降至极低水平，尤其适合对电压精度和功率效率有严苛要求的电池供电系统、便携式设备及数据采集系统。
出色的动态性能与信号保真度：
● 高速开关：t_ON = 15ns，t_OFF = 10ns的快速切换能力，能满足高速数据选通与多路复用的需求。
● 高带宽：125MHz的-3dB带宽，确保高频模拟信号（如视频、中频信号）能高质量地通过。
● 优秀的隔离度与串扰性能：在1MHz时，关断隔离度（OISO）典型值达-62dB，串扰（XTALK）低至-95dB，有效防止通道间干扰。
宽广的工作范围与兼容性：
● 宽电压供电：单电源1.6V至3.6V工作，完美覆盖从单节锂电池到3.3V逻辑系统的常见电压。
● 轨到轨信号处理：支持从GND到VCC的完整摆幅模拟信号通过。
● 逻辑兼容：在3V供电时，数字控制输入兼容1.8V CMOS逻辑电平，方便与主流低功耗微控制器和处理器直接连接。
高可靠性与小尺寸：
● 大电流能力：支持高达100mA的连续导通电流，可用于中小功率的电源路径切换。
● 微型封装：提供MSOP超小封装，极大节省PCB空间，是紧凑型设计的理想选择。
【主要特点】
● 工作电压范围：1.6V~3.6V
● 导通电阻：典型0.9Ω（3V供电）
● -3dB带宽：125MHZ
● 大电流能力：支持高达100mA的连续导通电流
● 功耗：CMOS低功耗，静态电流输入漏电均小于1μA
● 工作温度：-40℃~125℃
● 封装形式：MSOP8

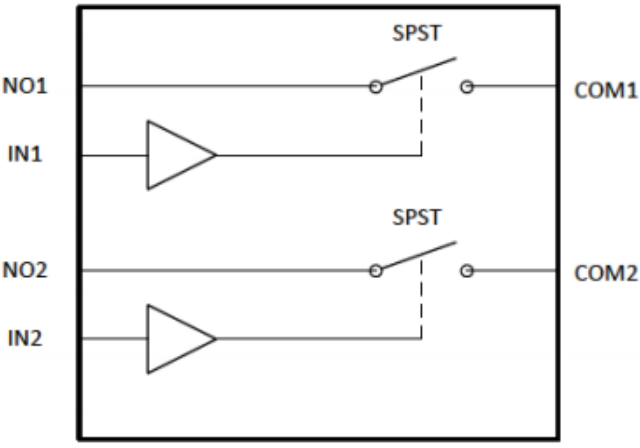

【功能框图】
【引脚排列图】
MSOP8
【应用领域】
● 电池供电设备中的电源与信号路径管理
● 手机、平板电脑中的音频/视频信号路由
● 低电压数据采集系统的多路复用器
● 通信电路中的信号切换与选通
● PCMCIA卡、调制解调器、硬盘驱动器等外设接口
【结语】
无论是对能效表现有高要求，还是需处理高质量高速信号，AiPTS3A4741（两路常开）均可满足高性能、高可靠性的电路设计需求，适配多类应用场景。
