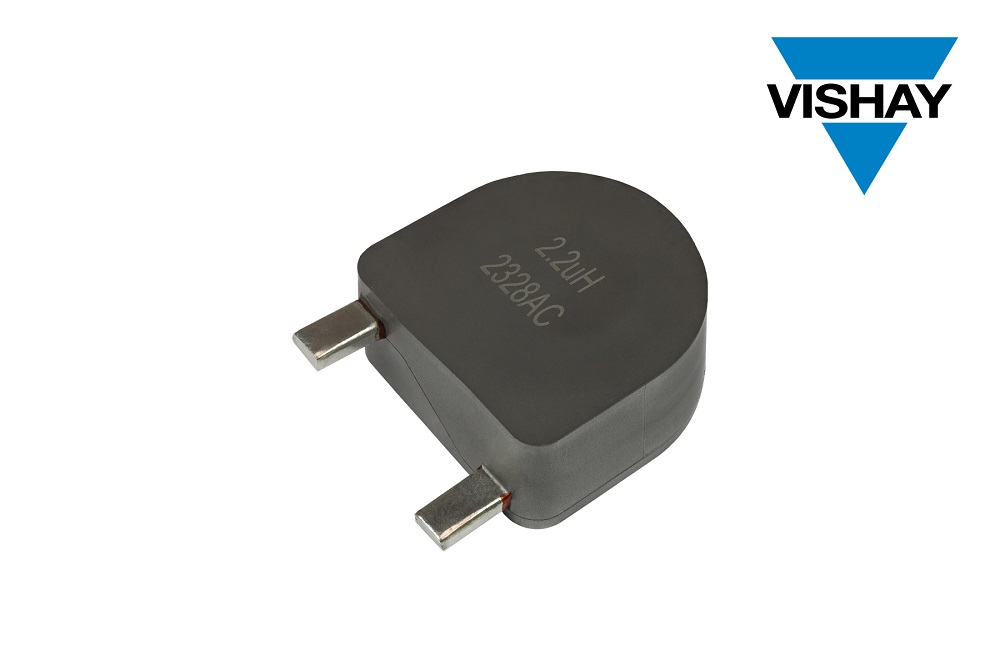

今天Vishay宣布，其IHXL系列径向通孔电感器新增四款产品---IHXL1500VZ-3A和IHXL-2000VZ-3A，IHXL1500VZ-31和IHXL-2000VZ-31，旨在以更低成本提供更佳性能。车规级IHXL1500VZ-3A和IHXL-2000VZ-3A以及商用型IHXL1500VZ-31和IHXL-2000VZ-31采用新型铁合金磁芯材料，与上一代相比，铁芯损耗降低20%，同时温升更低。该系列器件可在+155 °C高温下工作，并为高达209 A的滤波应用提供出色的电磁兼容性（EMC）。
此次发布的Vishay Dale器件可应用于汽车、工业、太阳能及风能领域，可在电池充电系统、无刷直流电机（BLDC）以及差模扼流圈和升压功率因数校正（PFC）扼流圈中充当大电流输入滤波器、DC/DC转换器和DC-Link滤波器。相较于上一代IHXL系列器件，该系列电感器价格更低，同时兼具铁芯损耗更小、电感值高达10 µH的优势，可实现更高阻抗以优化滤波性能，并增强开关转换器的纹波电流控制。
IHXL1500VZ-3A、IHXL1500VZ-31、IHXL-2000VZ-3A和IHXL-2000VZ-31采用磁屏蔽结构，配有压制铁粉芯体，可约束杂散磁通，最大限度地减少与周围元器件的耦合；相较于内部线圈裸露的传统绕线器件，最大程度地提升了EMC。这种压制铁粉结构还具有内部热阻低的特性，可减少热点，在采用主动冷却时进一步提升性能，同时，平顶设计简化了外部散热器的安装。
该系列电感器内部采用厚实的铜导体，支持55 A至209 A的宽范围负载电流，适用于1500（38.1 mm x 38.1 mm x 21.89 mm）和2000（50.8 mm x 50.8 mm x 21.7 mm）封装尺寸。其软饱和磁芯材料可避免硬饱和，确保在宽负载条件下（包括高瞬变电流尖峰期间），电感保持稳定。IHXL1500VZ-3A、IHXL1500VZ-31、IHXL-2000VZ-3A和IHXL-2000VZ-31符合 RoHS 标准、无卤素，且满足Vishay绿色要求，具有高抗热冲击、耐潮和抗机械冲击性能，并可提供定制的端接方式、电感值、电流、温度和电压额定值。
器件规格表：
| 产品编号 | IHXL1500VZ-3A |
IHXL1500VZ-31 |
IHXL2000VZ-3A |
IHXL2000VZ-31 |
| 电感 (µH) | 0.68至10 |
1.2至10 |
||
| DCR典型值 (mΩ) | 0.12至1.10 |
0.14至0.82 |
||
| DCR最大值 (mΩ) | 0.13至1.16 |
0.15至0.86 |
||
| 温升电流典型值 (A)(1) | 55至180 / 88至280 |
83至209 / 118至315 |
||
| 饱和电流典型值 (A)(2) | 49至235 / 72至335 |
83至243 / 123至349 |
||
| SRF典型值 (MHz) | 7.6至37.8 |
5.1至19.1 |
||
| AEC-Q200 | 是 |
否 |
是 |
否 |
| 封装尺寸 | 1500 |
2000 |
||
| 尺寸 (mm) | 38.1 x 38.1 x 21.89 |
50.8 x 50.8 x 21.7 |
||
(1) 分别导致ΔT约为40 °C和80 °C的直流电流 (A)
(2) 分别导致L0下降约20%和30%的直流电流 (A)
新款IHXL系列电感器现已上市，供货周期为14周。
