茶文化一直是中华民族优良的传统文化，随着时代发展，喝茶已经不是中老年人的专属，越来越多年轻人因为“围炉煮茶”和“罐罐烤奶”等新中式社交风潮也爱上喝茶，煮茶器这一工具也逐渐成为人们家里或者办公室必备的电器。面对这个庞大的市场，中微爱芯推出称重式煮茶器方案，该方案为双炉设计，加入称重模块，可实现更正智能煮茶方式，满足各种客户的需求。
【产品参数】
- 工作电压：AC220V 50Hz
- 最大功率：1800W
- 煮水功率：1500W
- 消毒功率：600W
- 双加热炉，一个煮水炉，一个消毒炉
- 工作温度：-20℃-80℃
- 操控方式：触摸按键
- 显示面板：LED + 数码管
- 保护功能：NTC短路开路保护，干烧保护
- 其他功能：支持缺水自动补水，满水自动停水，水位显示
【方案特色】
该方案采用显示板和电源板一体设计，电源采用开关电源方案，为芯片提供稳定的5V和12V电压，主控芯片选用中微爱芯AiP8F3532，采用触摸按键控制，外接LED和数码管进行显示，采用三极管和可控硅来控制水泵和发热丝加热，采用双NTC来检测温度，实现精确控温。传统的煮茶器方案会加入上下水位浮球，来检测高水位和低水位，实现自动加水，但这种方案在用户只倒掉一半水的时候是检测不出来的，只有水位低到最低水位才能检测出来，中微爱芯的方案加入称重模块，可实时读出壶的重量，从而测出当前水位，实现缺水自动补水，满水自动停水，还能根据不同的茶叶控制不同的水位，实现针对性的煮水功能。
【芯片选型】
采用中微爱芯AiP8F3532芯片，AiP8F3532是一款触摸型8051内核MCU芯片，内置32KB Flash、256B IRAM、1KB XRAM，最多支持20个ADC和29个触摸按键，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。可根据需求，改用AiP8F3516芯片，空间降为16KB，但成本也会降低，适合功能需求少的项目。

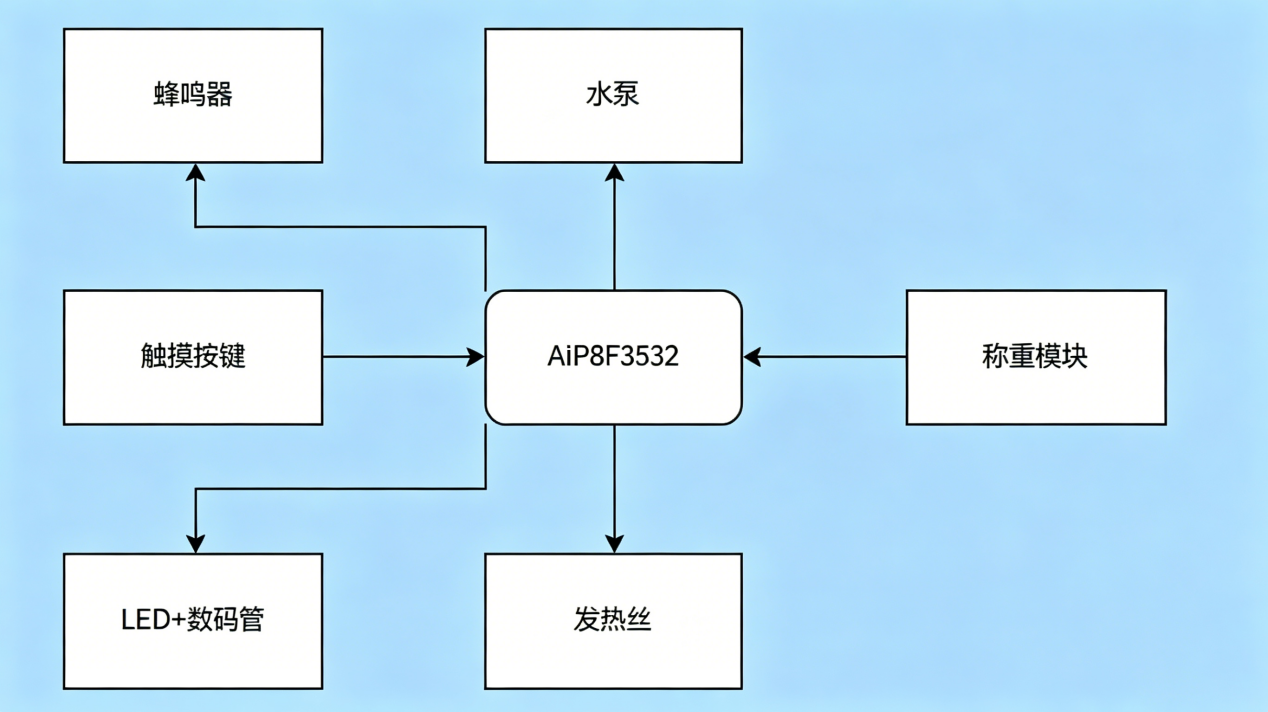

【程序框图】

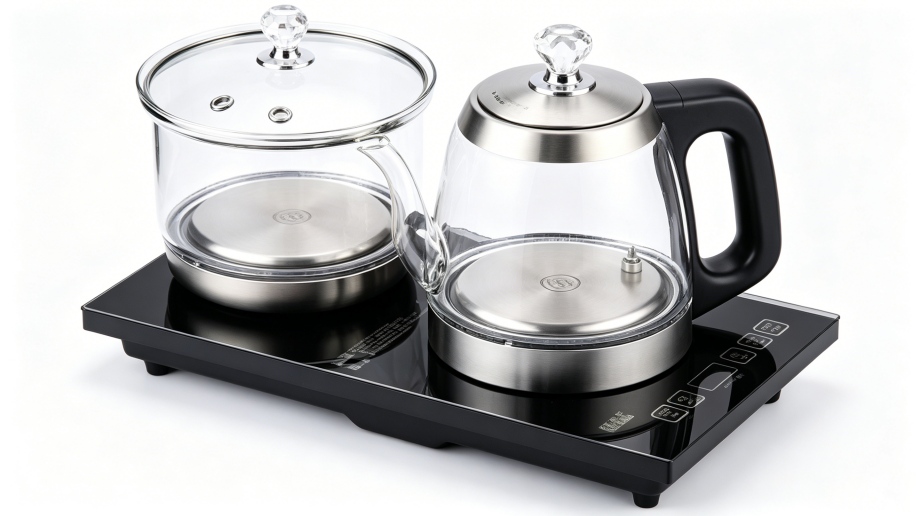

【方案实物】

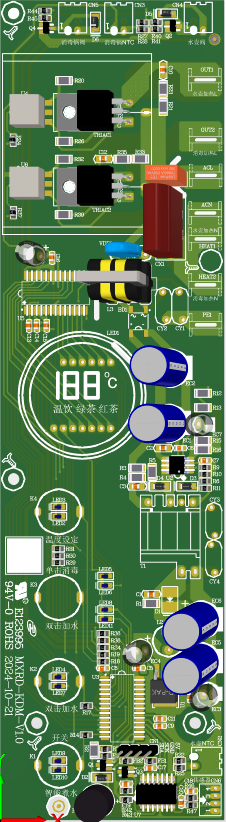

PCB
【芯片资源】

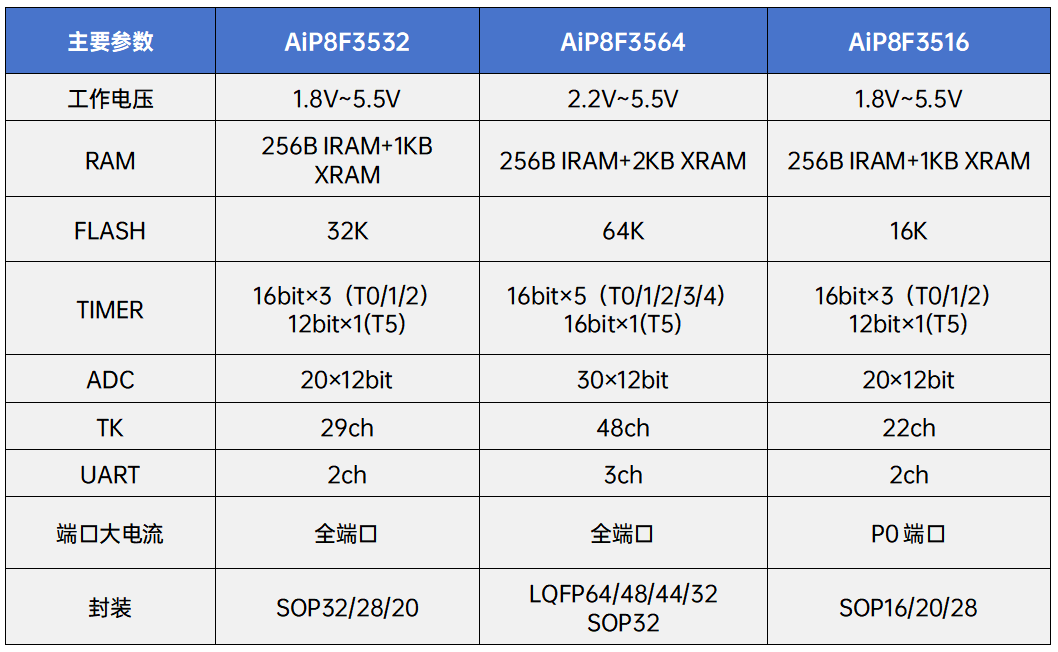

中微爱芯AiP8F35XX电路均可用于该方案，具体参数如下表所示：
【结语】
该煮茶器方案灵活可靠，芯片选型选择多样，可根据客户需求灵活变更，满足不同需求，力求助力客户缩短研发周期，帮助客户产品快速上线，实现双赢。
如需了解更多产品资讯，请联系中微爱芯授权代理商或销售工程师。
