从半导体测试到生命科学，如何破解精密仪器设计中的“性能平衡难题”？
在精密测量仪器的设计逻辑中，“精度”、“速度”与“尺寸”往往被视为难以兼得的“不可能三角”。当应用场景从静态的直流校准演进到动态的流式细胞分析，或从低检测跃升至±40V的高压逆变器环境时，工程师面临的挑战已不再是如何选择一颗高性能的数据转换器 (ADC/DAC)，而是如何在受限的板级空间、功耗预算以及严苛的噪声环境下，构建一套具备高度鲁棒性的精密信号链。

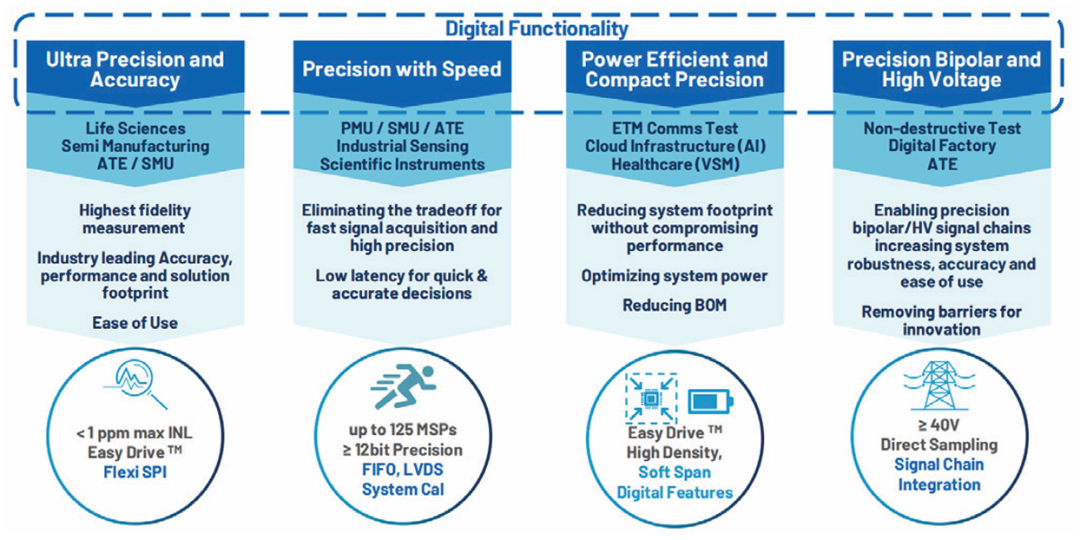

而 ADI 的精密转换器组合（如图1所示），清晰地展示了其在这一领域的四维布局：超高精度(Ultra-Precision)、精密高速(Fast Precision)、紧凑精密(Compact Precision)以及精密高压 (High Voltage Precision)。作为精密模拟技术的长期主义者，ADI不仅是在推陈出新硬件型号，更是在试图通过底层架构的创新——如EasyDrive技术、SoftSpan功能以及高集成度的系统模块（ADMX系列）——重新定义精密信号链的设计范式。
PART.01 保障直流精度的“定海神针”：1ppm下的可重复性

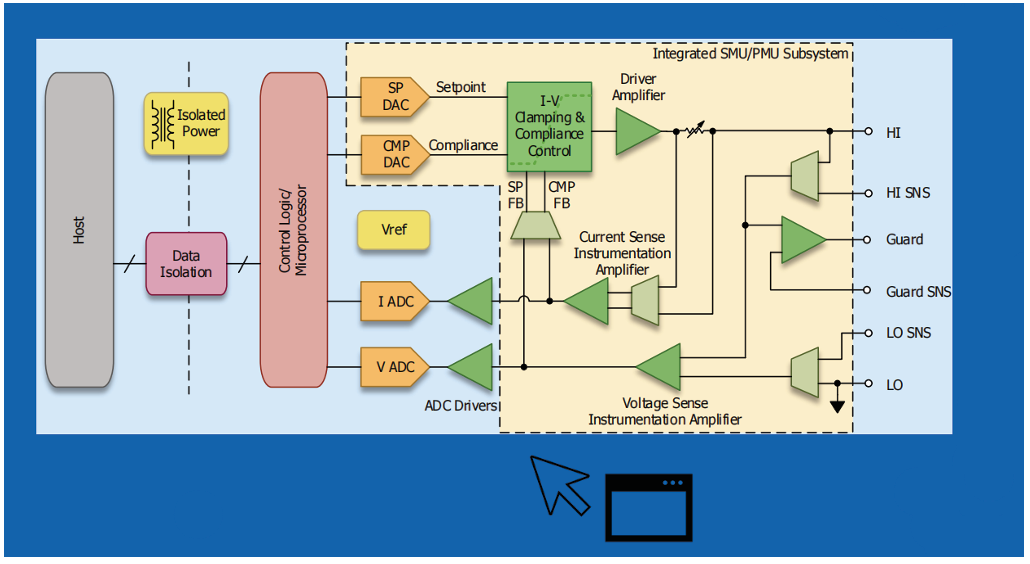

在超高精度领域，直流精度(DC Accuracy)是衡量信号链性能的核心标尺。对于半导体测试设备中的源表(SMU)或电池测试系统而言（如图2所示），1ppm（百万分之一）级别的积分非线性 (INL) 是区分顶级仪器与常规设备的“分水岭”。
ADI在这一维度的标杆产品是AD5791数模转换器与AD4630-24模数转换器。AD5791作为一款20位DAC，其提供的1ppm INL和小于0.5 ppm/°C 的温度漂移，确保了信号源在极宽的时间跨度和环境波动下依然能保持高度的稳定性。在实际应用中，这种稳定性直接转化为测试设备的可重复性和可再现性，这对于晶圆测试等需要长时间连续作业的场景至关重要。
与此同时，AD4630-24是当前性能表现十分优异的SAR ADC产品。在 2 MSPS的采样速率下，它实现了±0.9ppm的INL最大值和105.7 dB的信噪比(SNR)。这种“既要又要”的性能表现，打破了传统高分辨率ADC在速度与噪声之间的权衡。
PART.02 打破速度与精度的边界：低延迟的动态响应

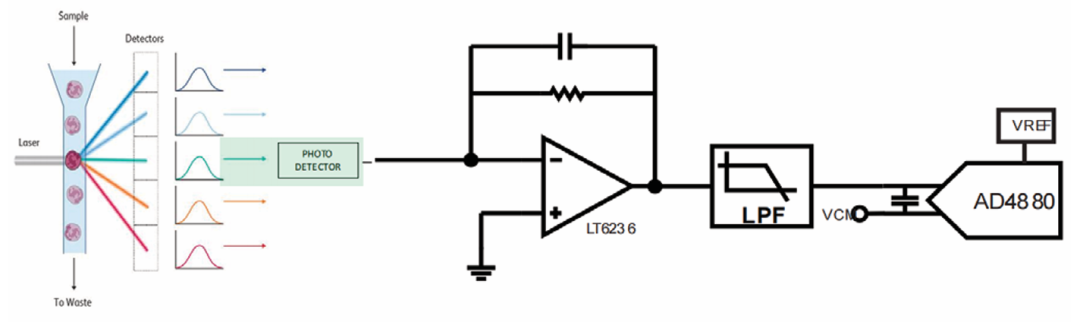

当应用场景切换到流式细胞仪(Flow Cytometry)或扫描电子显微镜 (SEM)时，信号链的需求重心从单纯的直流精度转向了动态性能与低延迟。在这些控制闭环系统中，每一纳秒的延迟都可能导致反馈补偿的失效或图像采集的模糊（如图3所示）。
ADI的快速精密系列(Fast Precision)正是为此而生。以AD4080为例，这款20位ADC提供了40 MSPS的采样速率，同时保持了小于10 nV/√Hz 的噪声谱密度。这种高的采集能力，能够捕捉极细微的瞬态信号。而在输出端，AD3552R则以33 MSPS的速率和100ns的建立时间，确保了电子束定位等精密驱动应用的高速动态响应。
这种代际跃迁的背后，是对“低延迟”这一核心指标的极致追求。在高速闭环控制中，AD4080通过创新的架构实现了首次 测量的准确性，避免了传统高阶Delta-Sigma ADC常见的群延迟问题。这种特性对于硬件在环(HIL)仿真和宽带信号生成具有决定性意义。
PART.03 EasyDrive架构：从“元器件思维”到“系统思维”的转变
在传统的精密ADC设计中，驱动级的设计往往是工程师的噩梦。深入到物理底层，精密SAR ADC采样过程中的核心痛点在于采样保持电容(CSH)切换时引起的电荷注入，即“反冲毛刺(Kickback)”。为了应对这种瞬态冲击，传统方案不得不依赖于高带宽、高压摆率的驱动放大器强行“压制”毛刺，这不仅推高了系统功耗，更引入了额外的噪声。

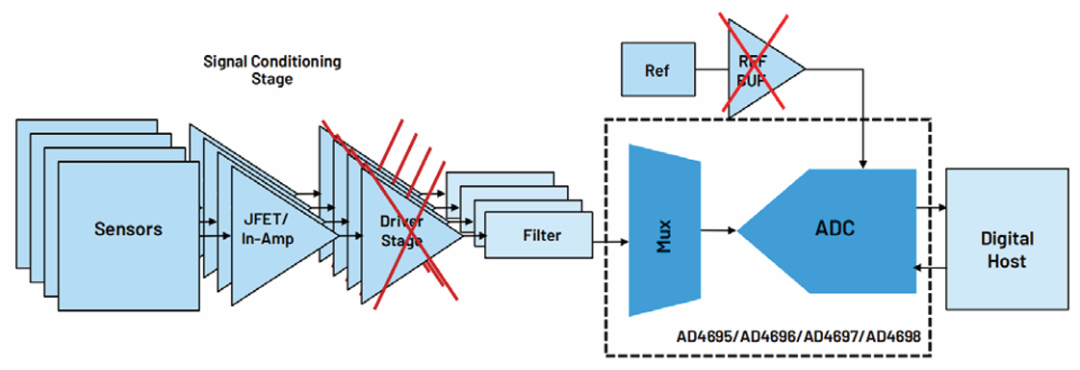

ADI推出的EasyDrive技术，本质上是从底层架构上消除了这一痛点 （如图4所示），信号链的“去冗余化”在EasyDrive架构中得到了物理层面的验证。通过引入内部预充电(Pre-Charge)电路，ADC 在采样周期开始前，通过时序同步将内部CSH充电至接近前一采样值的水平，从而将进入输入端的电荷总量降低了几个数量级。与此同时，诸如AD469x等器件提供的高阻抗(High-Z)模式，实质上是通过内部缓冲将驱动级与采样电容物理隔离，使得模拟前端即便面对高阻抗信号源（如无缓冲的电阻分压器或精密滤波器），也能在不加缓冲器的情况下保持极高的采集精度。
在紧凑精密(Compact Precision)产品线中，这种技术的价值被成倍放大。例如，AD4696系列16通道ADC通过集成EasyDrive，能够让整体解决方案尺寸减少75%，功耗降低60%。对于便携式生命体征监测(VSM)或无线环境监测系统而言，这种集成度提升不仅是数字上的减少，更意味着更长的电池寿命和更小的物理轮廓。
PART.04 高压信号链的集成进化：化繁为简的工程美学
传统的精密高压监测方案（如逆变器测试或负载端电流监测） 通常是一场“补丁设计”。工程师必须在VCC>20V的高共模环境下，通过由仪表放大器、精密分压电阻和外部缓冲器组成的离散信号链，来提取检测电阻上微弱的电压降。这种方案的物理局限在于：离散电阻网络随温度漂移的不一致性会直接破坏系统的共模抑制比(CMRR)，且复杂的布局增加了寄生参数影响信号完整性的风险。
譬如工业逆变器测试或LED老化测试中，系统往往需要处理±15V、 ±20V乃至±40V的高压双极性信号。传统的做法是利用仪表放大器进行衰减，辅以分压电阻网络，最后送入低压ADC。这种离散方案不仅导致电路板布局极其复杂，更由于匹配电阻的漂移引入了不可控的系统误差。

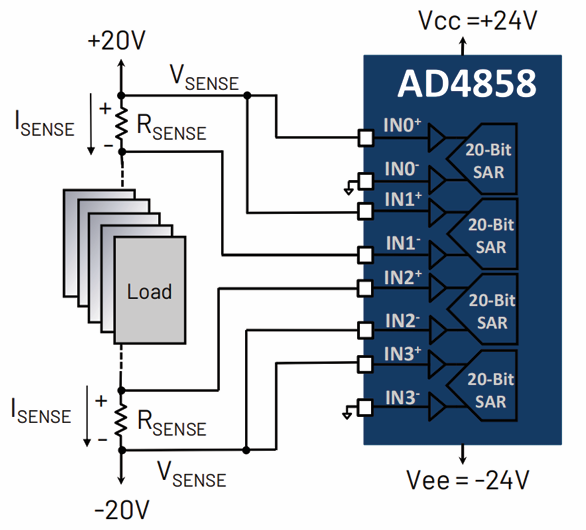

ADI在高压精密(High Voltage Precision)领域的突破，集中体现在 AD4858这类高度集成的信号采集系统上（如图5所示），传统离散信号链方案的复杂性困局得以终结。通过在单芯片上集成高密度的数据采集路径，AD4858提供了高达120 dB的共模抑制比，能够直接耐受高达±40V的信号波动。
其核心优势在于每通道可独立配置的SoftSpan范围，配合片内的数字增益、偏置及相位调整功能，在数字域内即可消除前端模拟元件引入的温漂误差。这种“端到端”的集成不仅将外部组件数量降至最低，更通过消除中间环节，确保了信号链在宽动态范围下的线性一致性。
PART.05 行业洞察：精密模拟的“数字化”与“模块化”趋势
纵观ADI最新的精密转换器布局，我们可以清晰地观察到两个深刻的行业趋势：
首先是精密模拟功能的数字化增强。无论是ADMX系列模块中内置的专利数字预失真(DPD)算法，还是ADC片内的平均滤波和自主监控功能，都表明数据转换器不再仅仅扮演“翻译”的角色，而是开始承担起部分信号处理的任务。这种趋势减少了对后端处理器(FPGA/MCU)计算资源的依赖，同时也降低了系统级固件开发的复杂度。
其次是从单一器件向信号链模块(Module)的跃迁。ADMX1002等模块的推出，标志着ADI正在将复杂的电路设计（如超低失调、低毛刺的正弦波发生电路）进行“黑盒化”。对于仪器厂商而言，这意味着可以将研发精力从底层的模拟调优中解脱出来，转而投入到更具差异化的应用算法和用户体验上。
在半导体行业追求极致效能的今天，ADI对精密信号链的整合与优化，实际上是在解决一个普适的工程矛盾：如何用更简单的设计实现更严苛的指标。
通过超高精度、快速、紧凑、高压四个维度的精准切入，配合 EasyDrive、SoftSpan等底层架构创新，ADI不仅巩固了其在精密转换器领域的护城河，更通过减少系统级BOM、降低功耗和面积，赋予了下游工程师更高的设计自由度。

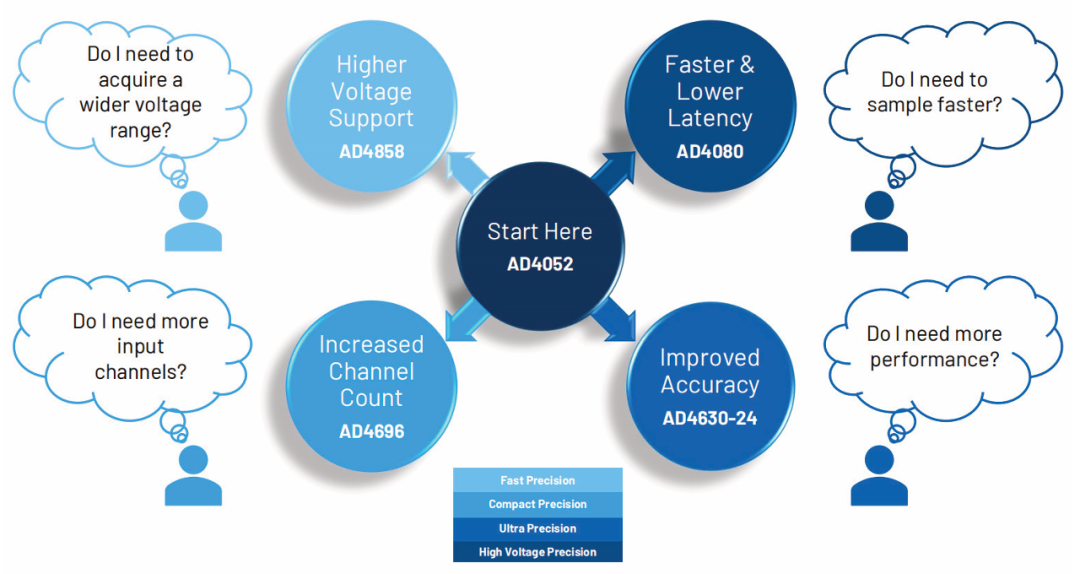

在未来，随着AI医疗、自动测试设备以及工业物联网的持续深 化，现代精密仪器的设计正在步入一个全新的阶段：芯片本身即是子系统。从选型决策树（如图6所示）中可以看到，无论是从基础的AD4052起步，还是向追求24位极致分辨率的AD4630-24跨越，其背后都遵循着一套“按需匹配”的模块化逻辑。广大工程师可以根据电压范围、通道数、性能冗余及采样速度，在决策树中找到最优解，而这俨然已成为这一代精密设计的新起点。未来的仪器设计将不再是繁琐的底层元件调优，而是基于高集成度、数字化增强型硬件的系统级定义。工程师可以利用这种更成熟的选型起点，在更短的周期内实现从实验室原型到工业级产品的工程落地。
