最近看到一个有趣的视频：一个人形机器人在自主整理客厅，但它不是机械地执行程序，而是学会了像人一样“偷懒”走捷径。毛巾用完直接甩肩上，箱子太大随手夹腋下。这画面让人莞尔，却又细思极妙：机器，开始有“思考”了！当机器人不再盲目遵循指令，而是自主选择路径时，我们该如何确保它选择的“捷径”不会伤到人、不会撞坏东西？这就引出了一系列保障安全的系统设计，它们像一道道看不见的护栏，守护着机器人与人类共处的日常。
先说SIS（Safety Interlocking System），安全互锁系统，这是工业安全领域的基础概念。所谓互锁，是指在两个或多个可能产生冲突的动作之间建立制约关系。在机器人系统里，SIS通常以硬件逻辑实现，独立于主控程序之外。例如，当机器人伺服驱动器检测到外部信号异常时，会通过安全继电器直接切断动力回路，而不是等待软件响应。这是一种物理层面的互锁机制，即使主控程序崩溃、通信中断，SIS依然能确保机器人不会做出危险动作。比如在有人靠近时禁止高速运动，或在双臂交汇时防止碰撞。
再来看Cow Barn，护栏，直译是“拦牛梁”，即牧场里防止牛发疯乱撞的那根横木。牛受惊时横冲直撞，这根梁就拦住它，不让它冲出围栏伤到人。在机器人系统里，Cow Barn是同样的角色：它在软件层面设定了不可逾越的边界。比如在伺服驱动系统中，我们会为每个运动轴设定位置极限、速度极限、力矩极限。当机器人的“自主决策”试图超出这些阈值时，Cow Barn机制会强制介入，或减速，或停机，或反向回退。
安全互锁系统（SIS）和护栏（Cow Barn），都是从保护用户出发的设计，守护着人与机器的边界。但我们还需要另一层保护——对电路本身的保护，即Supervisory（监控保护）。在电力电子系统中，这通常包括过压保护、过流保护、过温保护等。它由专门的监控芯片或比较器电路实现，持续检测关键参数，一旦发现异常，会切断电源或降低功率，防止电路烧毁。这层保护不直接与人相关，却是系统能长期稳定运行的基础。
说到这里，不能不提一个容易混淆的概念Crowbar。这个词直译是“撬棍”，名字非常形象。想象一下失控的马车，车夫情急之下将一根撬棍插进车轮辐条，让车轮卡死、马车骤停。这很粗暴，但很有效。在电源系统中，Crowbar电路用来实现：当检测到电压过高或故障时，它会故意把电路短路，让电压瞬间跌落，迫使系统停机。Crowbar是强制放电，是一道物理防线。有意思的是，早年间治安员曾用过类似的办法，手持长棍，不是打人，而是朝飞车抢劫的摩托车轮辐里一杵，逼停摩托。这撬棍就是现实版的Crowbar，粗暴直接，但有效。
而另一个与Crowbar电路形似而神不似的概念叫Active Discharge，主动放电。在电机驱动或开关电源中，母线电容在系统停机后往往残留高压电荷，这对设备以及维修人员构成安全隐患。主动泄放电路的作用，就是在系统断电后，通过受控的开关器件和泄放电阻，将残余能量以可控的速率释放掉。它与Crowbar的本质区别在于：Crowbar是故障触发的、不可恢复的、破坏性的；而Active Discharge是计划内的、可控的、无损的。

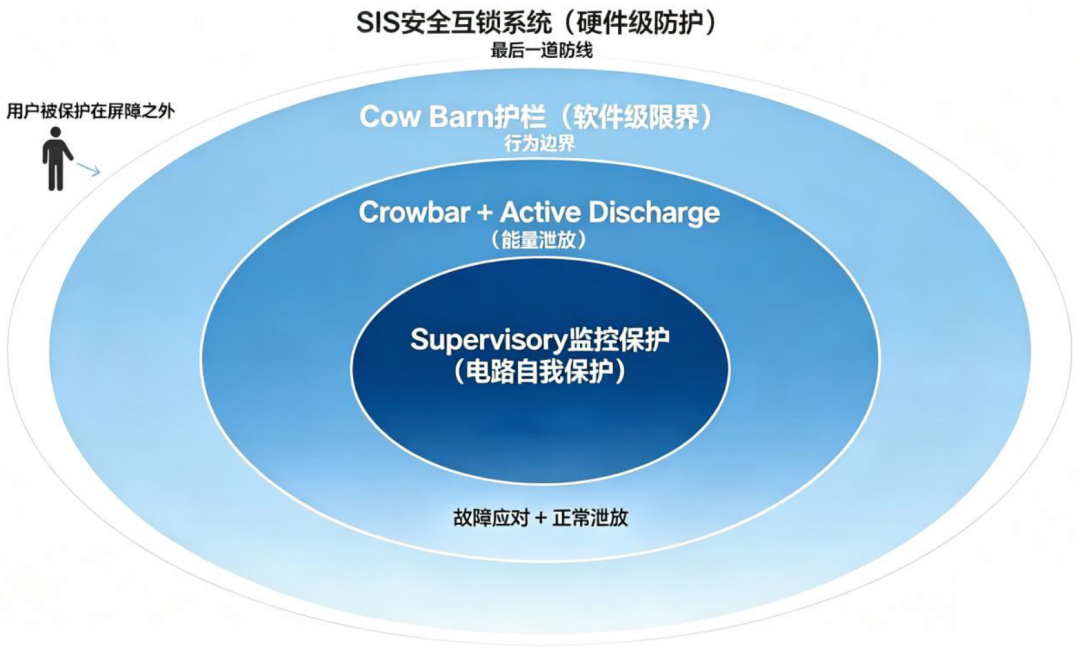

回过头看那个学会“偷懒”的机器人，它的聪明让人欣喜，但真正让它能安全地走进家庭、走进工厂的，正是这些看不见的“护栏”层层设防：最底层是电路级的监控保护（Supervisory），守护着系统自身的稳定运行；向上是能量级的主动泄放（Active Discharge）和撬棍电路（Crowbar），一个负责正常停机，一个应对极端故障；再往上是行为级的安全限界（Cow Barn），在软件层面框定机器人的活动范围；最外层是系统级的安全互锁（SIS），用硬件硬线守住最后的底线。当然，这些都离不开底层硬件的支撑。圣邦微电子提供的Supervisory系列产品（详见表1），不仅实现了电路级的监控保护，更为能量级泄放、行为级限界、系统级互锁等上层安全护栏的设计提供了坚实的支撑，让层层设防可真正落地为可靠的安全保障。

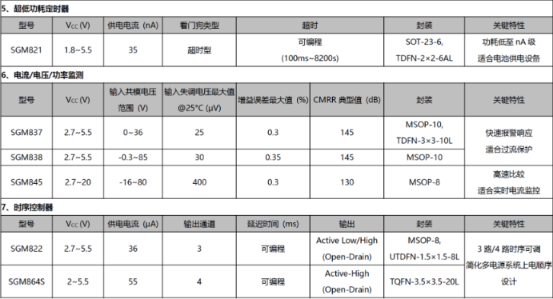

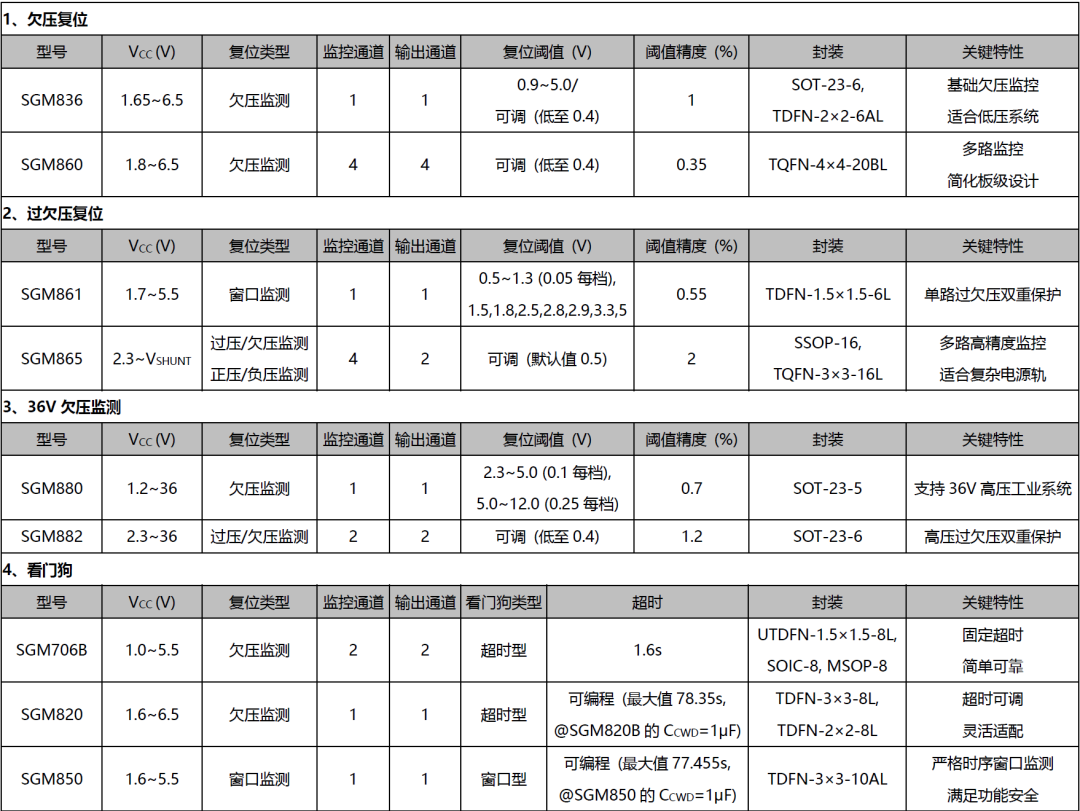

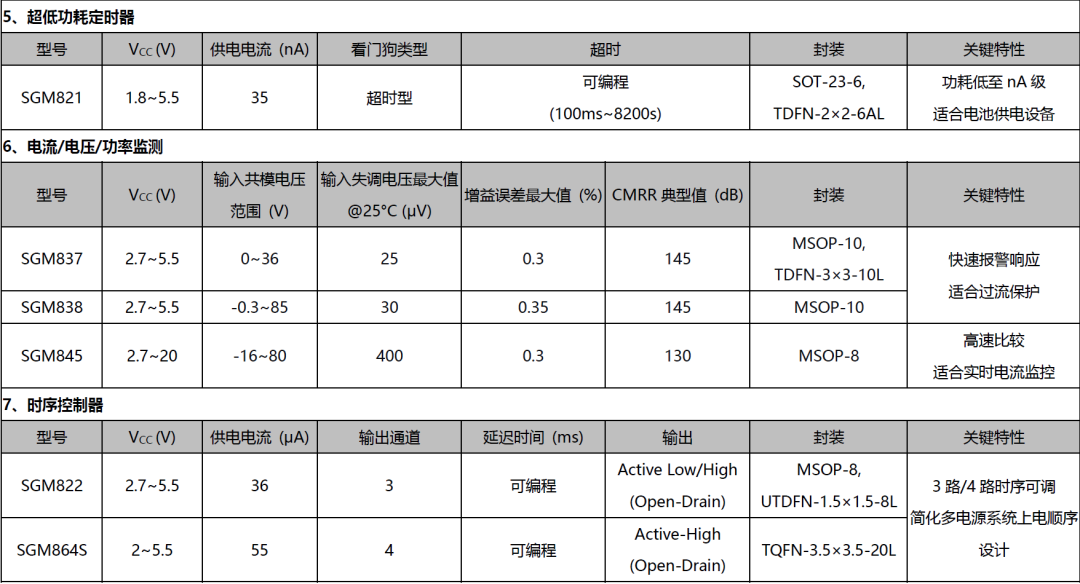

表 1 圣邦微电子 Supervisory 系列产品
以上所列仅为部分具有代表性的产品型号，如需了解更多详细信息，欢迎登录圣邦微电子官方网站 www.sg-micro.com 。
