圣邦微电子推出SGM25730Q，一款无需TVS即可实现反向电压钳位的车规级理想二极管控制器。该器件可应用于汽车信息娱乐系统（车载信息系统控制和主机单元）、汽车高级驾驶辅助系统（摄像头集成）、汽车USB集线器和冗余电源系统的主动式OR连接。

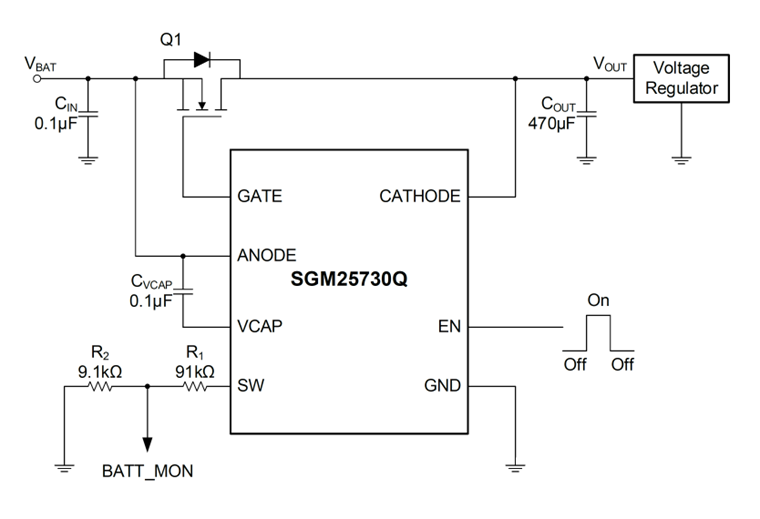

SGM25730Q是一款理想二极管控制器，配合外部NMOS可构成低损耗的理想二极管整流器，提供反极性断路保护，正向压降为20mV。该方案专为汽车12V电源系统设计，支持低至3.2V的输入电压（启动电压3.9V），可应对低温启动等工况。其反向电压额定值为-33V，内部集成用于外部NMOS的电荷泵，可将阳极至阴极的正向压降调节至20mV。凭借较低的导通压降和基础保护功能，SGM25730Q适用于对可靠性有一定要求的车载电源管理场景。
该器件通过控制MOSFET的栅极电压，将正向压降维持在20mV。当出现反向电流时，SGM25730Q会关断MOSFET，阻断反向电流，响应时间小于1.1µs，峰值栅极驱动电流为1.5A。这类特性可通过ISO7637脉冲测试；在输入微短路、电源故障等瞬态条件下维持输出电压稳定。

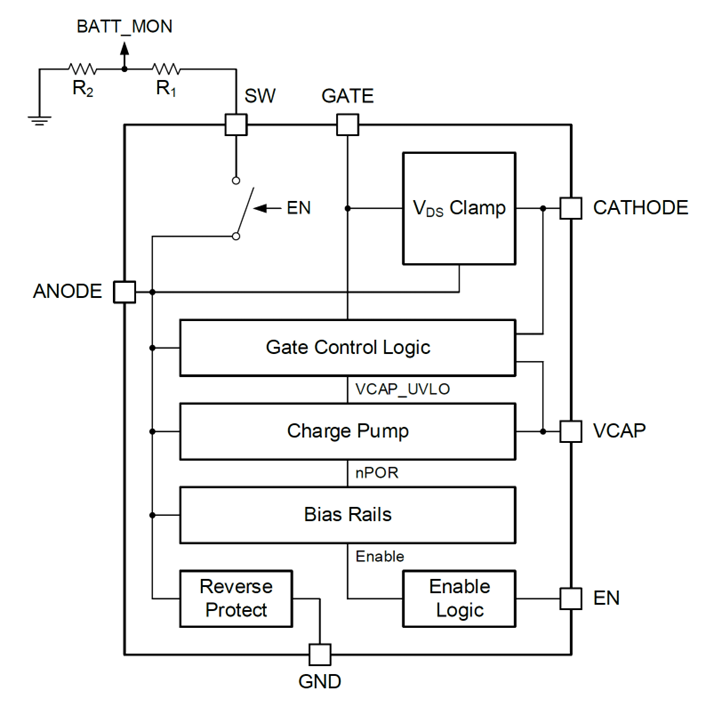

SGM25730Q集成了VDS钳位功能，无需外接TVS二极管即可实现反向电压钳位，在空间有限的汽车电子系统中可节省PCB面积，符合汽车ISO7637瞬态要求。
该控制器内置电荷泵栅极驱动器用于驱动外部NMOS。其高耐压特性符合汽车EMC瞬态抗扰度标准（如ISO7637）的要求。当使能引脚（EN）为低电平时，器件处于非激活状态，关断电流约为1µA；EN为高电平时，静态工作电流约为80µA。
该器件符合AEC-Q100 Grade 1标准，工作环境温度为-40℃至+125℃，适用于汽车电子应用。

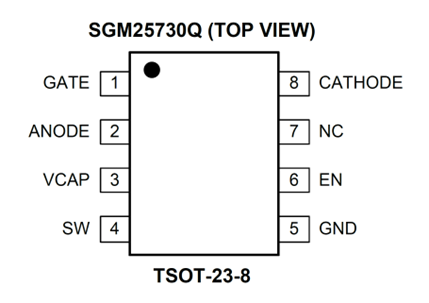

SGM25730Q采用符合环保理念的TSOT-23-8绿色封装。
SGM25730Q的工规版本，SGM25730现亦同步推出，欢迎咨询。
