在安防监控、企业网络与工业互联场景中，PoE以太网供电已成为简化布线、提升部署灵活性的核心方案。面对高功率、多端口、高可靠性的设计需求，杰华特推出JWH72964——一款高度集成的四路PSE转换器，以硬核性能与极简设计，构建一站式PoE供电解决方案。该产品可用于PoE 交换机、NVR、路由器、网络摄像头、LED照明系统、工业传感器与控制器供电等场景
产品概览：标准合规，高度集成
JWH72964是一款专为IEEE802.3at标准打造的四路PSE转换器，内置四颗低导通电阻MOSFET与无损电流检测，无需外置采样元件。芯片可自动识别PD设备并智能供电，完整覆盖IEEE802.3af/at标准功能。此外，支持I2C接口实现半自动模式下的电压/电流监测与阈值配置，内置过载、短路、过温等全维度保护。5mm×5mm QFN小型化封装，外围电路极简，助力降低BOM成本与PCB面积。
核心特性：硬核参数，实力赋能
四路独立PSE通道
单端口支持最高35W输出，四端口总功率可达120W，满足高功率PD设备供电需求
标准全面合规
兼容IEEE802.3atType1/Type2，通过Sifos权威测试验证，符合IEC62368-1:2018安规标准
低损耗高效能
内置300mΩ低RDSONMOSFET，降低导通损耗，提升整机效率
高精度监测
搭载14位ADC，实现电压、电流精准采集，供电状态一目了然
智能PD识别
4点PD检测，支持1/2事件分类，精准识别合法设备，杜绝误供电
高速通信接口
400KHzI2C接口，单总线可挂载16颗芯片，多设备管控更便捷
宽温稳定运行
工作温度-40℃~+85℃，适配严苛工业与户外环境
高集成封装
5mm×5mmQFN-32封装，节省空间，简化布局
强悍抗静电能力
人体放电模式HBM±2kV、机器放电模式±500V，现场安装更可靠
全维防护：多重保障，稳如磐石
JWH72964构建全方位保护体系，覆盖各类异常工况，为PoE系统保驾护航：
基础保护
欠压、过压、过流、限流、过温、输出短路保护
专项保护
Fetbad故障检测、过功率保护、I2C看门狗、软起动限流
长效监测
支持MPS维持功率特征，实时追踪PD连接状态，断线即关断
高压兼容
集成110V热插拔MOSFET，提升系统抗冲击能力
场景优势：极简部署，灵活适配
针对NVR、DVR、PSE中跨、交换机/路由器等典型应用，JWH72964展现极强适配性：
智能供电逻辑
未检测标准PD设备不供电，避免无效能耗与安全风险
灵活功率管理
可配置最大功率阈值，过功率时自定义四端口掉电顺序
极速故障响应
后端负载短路，快速关断输出，保护前端设备

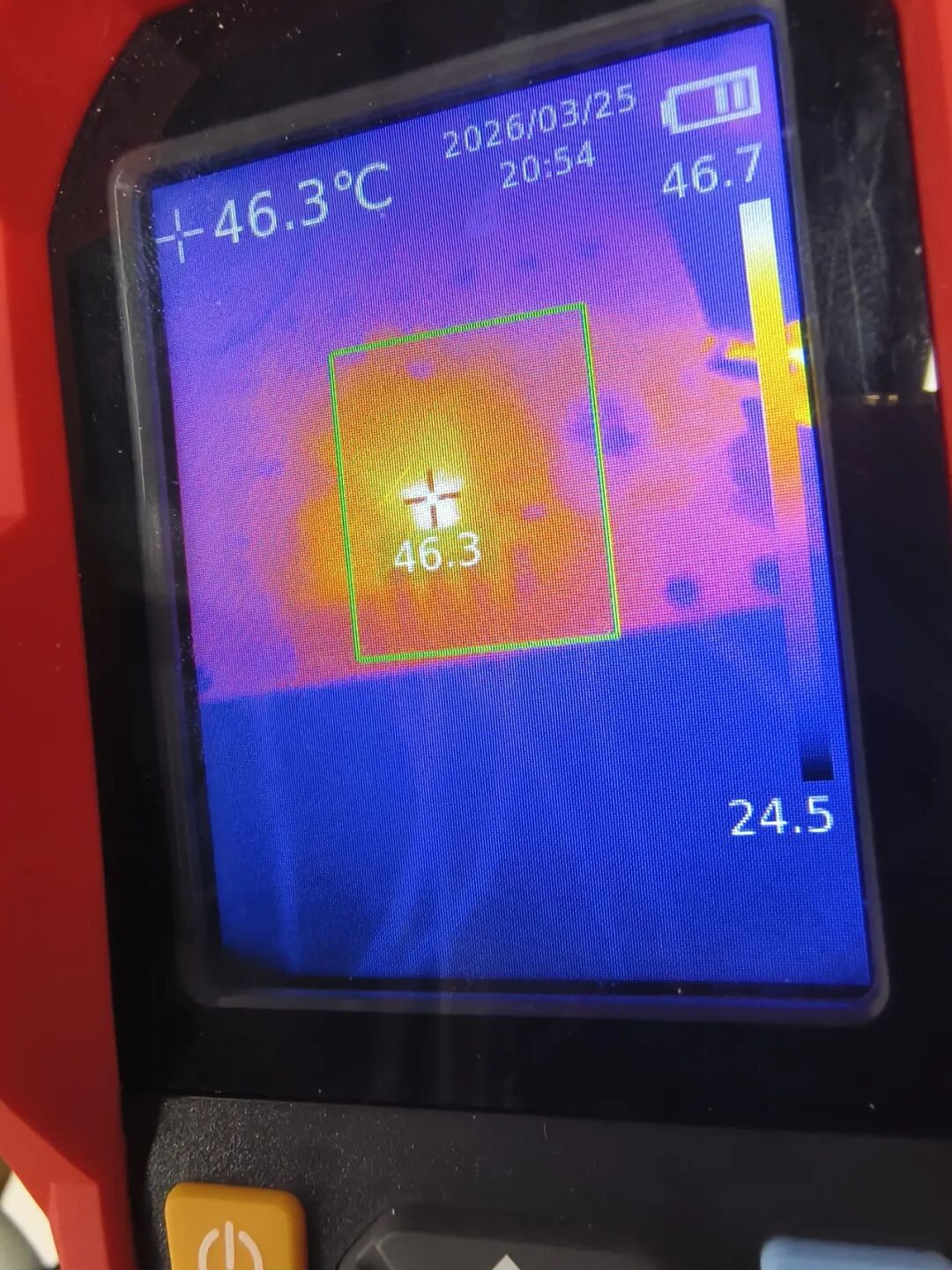

无风扇稳定满载
120W满载运行温升优异，无需风扇散热，降低系统成本与噪音
多模式灵活切换
支持自动、半自动、手动、关机四种模式，适配不同场景
傻瓜式上电即用
无需配置寄存器，上电即可工作，缩短开发周期
非标功率拓展
可提供Class5非标功率，超越标准at功率上限
智能中断反馈
保护触发后实时上报MCU，便于系统诊断与运维
布线极简部署
一根网线同步传输数据与电力，无需单独铺设电源线，点位部署无束缚
强抗工频干扰能力
在45Hz~65Hz宽频范围内，可耐受最高9.2V工频干扰幅值稳定正常上电，保障设备在复杂电网环境中可靠运行

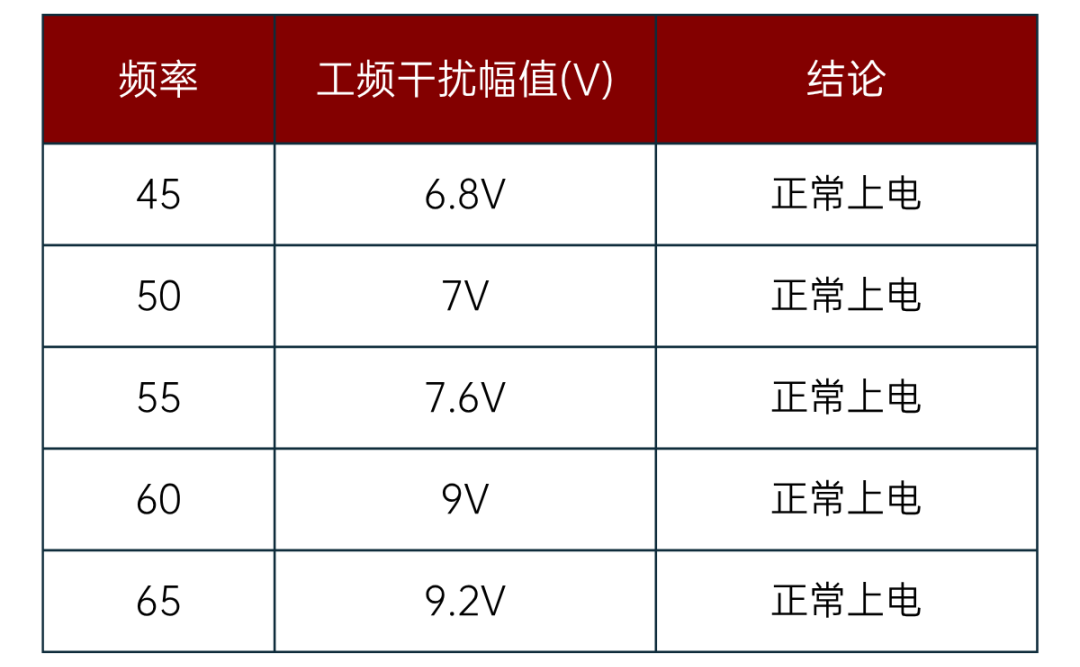

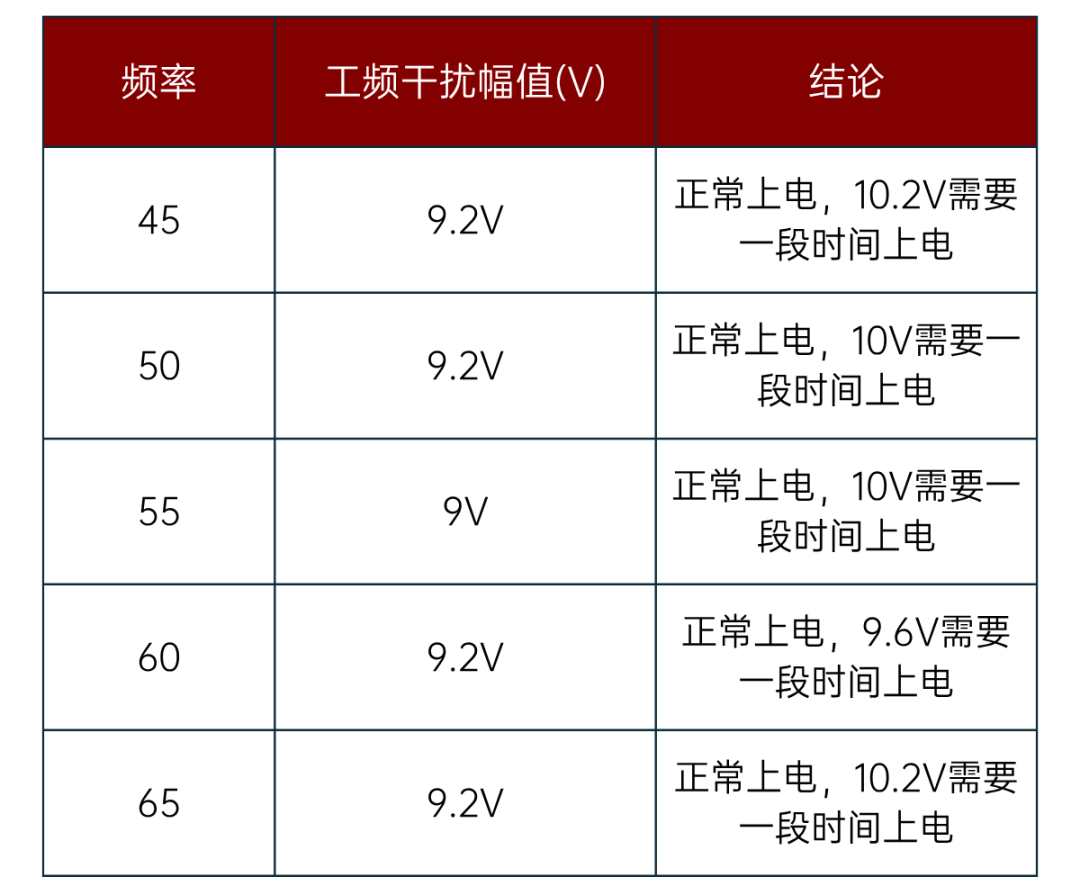

强抗工频干扰场景实例
交换机接 IPhone 场景
交换机接 AP 设备场景

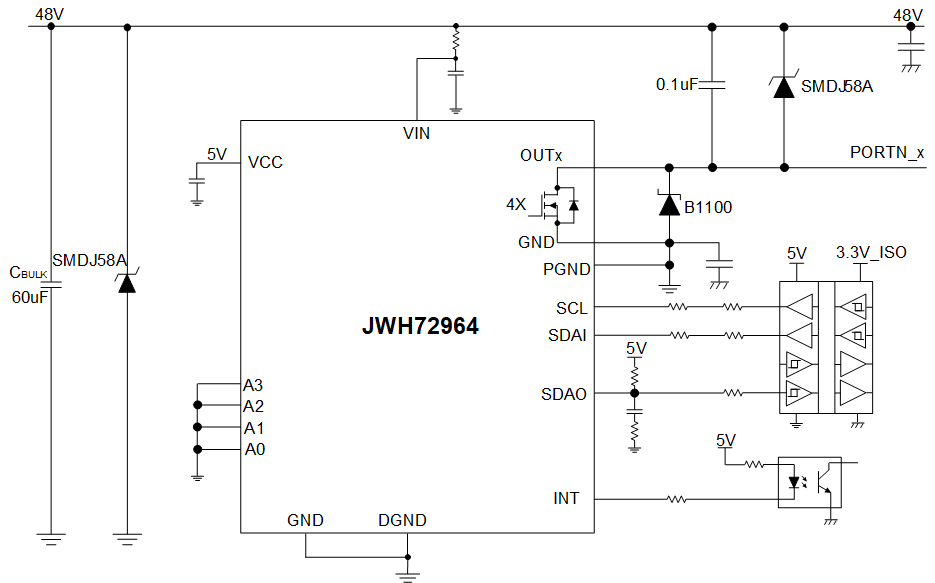

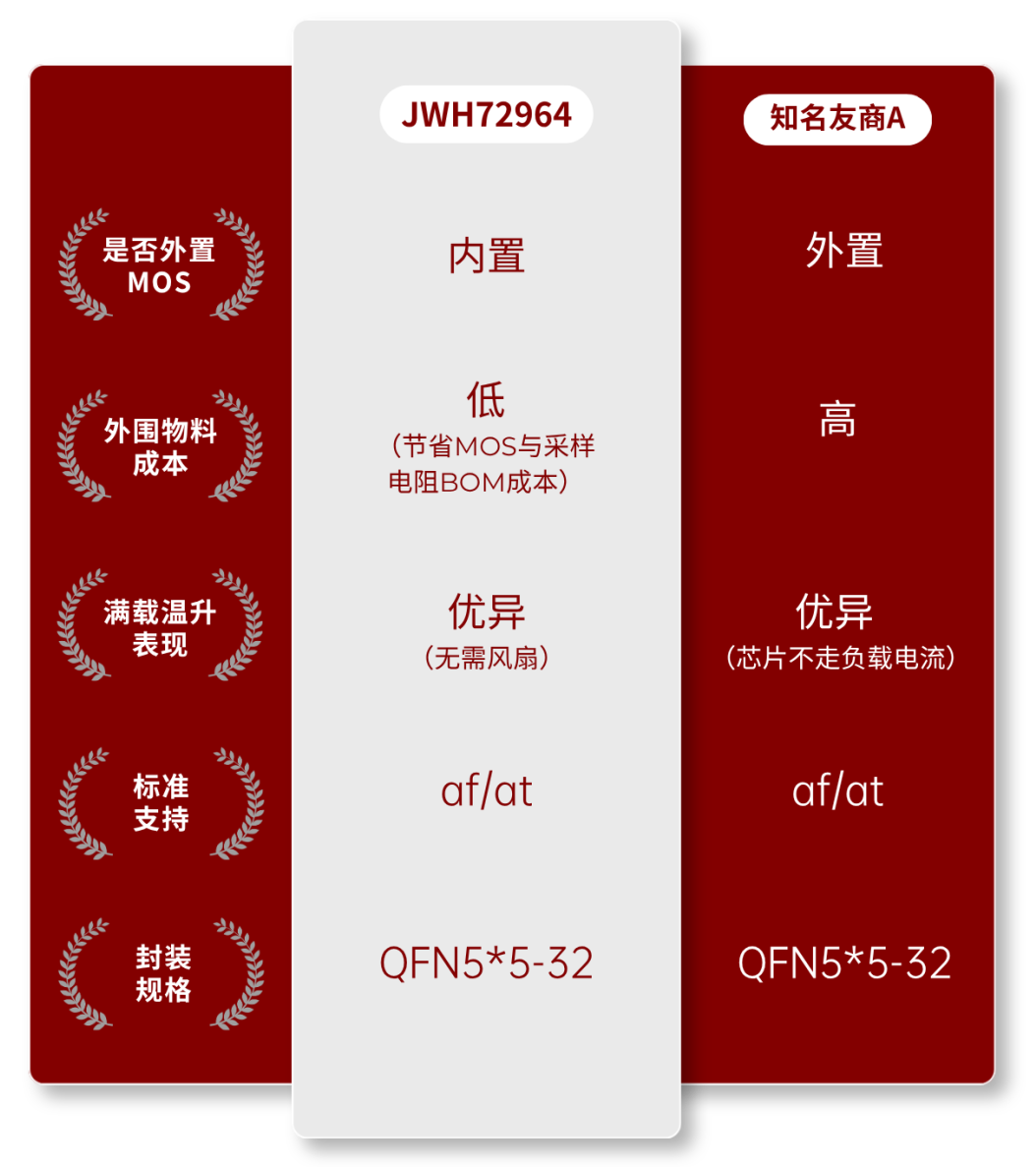

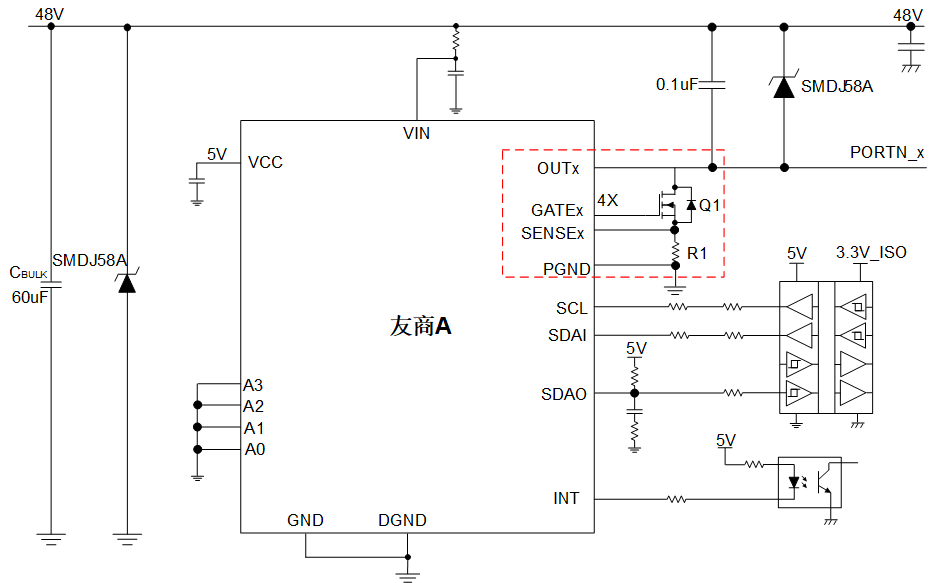

竞品对比：内置MOS，高效降本
VS
对比市面主流PSE方案，JWH72964以内置MOS核心优势，实现成本、性能、散热全面领先：
PoE/PSE系统一站式解决方案
杰华特持续深耕电源管理领域，JWH72964凭借高集成、低功耗、强防护、易设计的独特优势，为PoE/PSE系统提供一站式解决方案。该芯片内置MOS，可简化外围设计并降低BOM成本；支持灵活配置，适配各类场景；同时具备高标准合规性与全维度保护，助力安防、网络、工业等领域产品实现高效、小型化、高可靠性升级。
申请样品
杰华特 JWH72964 现已量产，如您对上述产品感兴趣，可通过以下方式联系我们申请样品：
电话0571-89807321 转 816
邮箱sales@joulwatt.com
