AiP893XR系列是中微爱芯自研的高压高摆率轨到轨输出运算放大器，核心性能对标同规格系列产品，核心参数全面拉满：支持3~40V宽压工作范围，22V/us高摆率搭配7MHz增益带宽积，可轻松实现高速精准的信号跟随与放大，单通道静态电流仅1mA，开环增益高达120dB，完美适配电机控制、音频功率放大、工业信号链等高压高速放大场景，为国产化替代提供了高稳定性、高灵活性的解决方案。其主要特点如下：
●电源电压：3V~40V
●静态电流/放大器：1mA
●增益带宽积：7MHz
●摆率：22V/μs
●输入失调电压：≤4mV
●输入共模范围：0~VCC-1.5 V
●输出短路电流：38mA
●开环电压增益：120dB
●温度范围：-40℃~125℃
● 封装形式：
— AiP8931R：SOT23-5/SOP8
— AiP8932R：SOP8/MSOP8/TSSOP8
— AiP8934R：SOP14/TSSOP14
引脚排列图
AiP893XR系列详细参数
| 产品型号 | 通道数 | 工作电压 | 增益 带宽积 |
压摆率 （TYP） |
静态电流/通道（TYP） | 输入失调电压(Max) | 开环电压增益（TYP） | 电源 抑制比 （TYP） |
封装类型 |
| AiP8931R | 1 | 3-40V | 7MHz | 22V/us | 1mA | 4mV | 120dB | 120dB | SOT23-5 SOP8 |
| AiP8932R | 2 | 3-40V | 7MHz | 22V/us | 1mA | 4mV | 120dB | 120dB | SOP8 MSOP8 TSSOP8 |
| AiP8934R | 4 | 3-40V | 7MHz | 22V/us | 1mA | 4mV | 120dB | 120dB | SOP14 TSSOP14 |
产品优势
- 静态功耗低：单通道静态电流仅为1mA，可有效降低系统整体能耗，适配低功耗、电池供电类应用场景。
- 宽压高压适配：支持3~40V宽电源电压范围，可耐受高压工况，适配电机控制、工业驱动等高压应用场景，提升系统可靠性。
- 高速响应性能好：该产品兼具7MHz高增益带宽和22V/us高压摆率，信号响应速度快，可精准处理高频、快速变化的信号，兼顾高速和高压驱动能力。
- 宽共模电压输入：输入共模范围达0~Vcc-1.5V，共模输入范围宽，大幅提升电路设计灵活性，适配单电源、地端信号检测等复杂应用。
应用领域

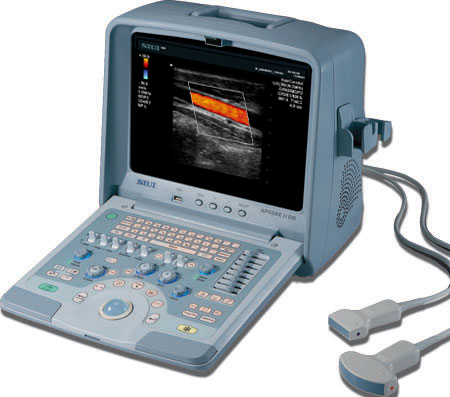

超声诊断仪

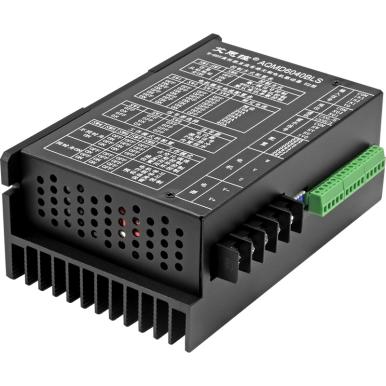

电机驱动

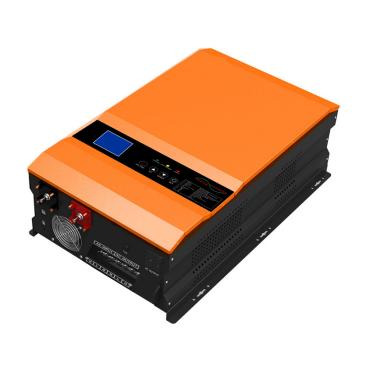

光伏逆变器

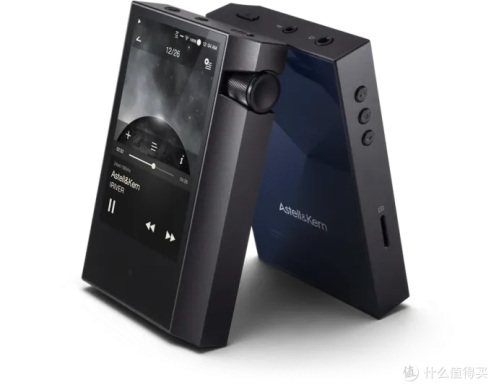

便携HiFi音频播放器
音频分析仪
结语
AiP893XR是一款高压、低功耗的高速轨到轨运算放大器。除此之外，中微爱芯后期还会推出10MHz的高压高速轨到轨运算放大器AiP894X和AiP894XR以及静态功耗更低的AiP891X/XR和AiP892X/XR系列产品供客户选择，如需了解更多产品信息或获取技术支持，欢迎与我们联系。
