【行业介绍】
电链锯控制器专为直流无刷电机驱动的链锯类电动工具设计。用户仅需控制把手开关，即可开始切割工作，使用场景主要集中在林业采伐、木材加工处理、家庭与园艺DIY等场景。本方案支持上位机调试，借助上位机的参数实时显示功能，可高效辅助开发者完成产品开发，大幅提升方案开发效率。
【电链锯控制器整体解决方案】
该方案采用中微爱芯AiP8M7008芯片，AiP8M7008是一款电机专用8051内核MCU，内置256B的XRAM，256B的IRAM，8K的MTP ROM，并且内部集成了多种电机专用外设：多功能定时器模块，1路运算放大器，2路比较器，15通道12-bit高速ADC，支持UART通信。MCU外围电路简单，布板方便，能够快速二次开发并投入量产。
该款电链锯控制器搭载自研电机控制算法，能根据切割工况，实时匹配最佳工作逻辑，使切割效率达到最佳，让用户在日常使用中游刃有余。此外，该款控制器支持上位机调试，用户可对电机的启动状态进行调整，查看每次启动的参数信息；控制器调试运行过程中，还能实时监控运行参数变化，便于快速问题定位和优化。
【方案特点】
- 工作电压：DC14-24V
- 最大允许电流：40A（可根据需求进行调整）
- 使用温度：-20℃-120℃
- 控制方式：把手开关启动、上位机调试
- 电机控制方式：无位置传感器方波控制
- 最大支持转速：0~50000eRPM/min
- 保护功能：过压保护、欠压保护、堵转保护、过流保护
- 本款电链锯控制器方案，具备工况自适应匹配算法，可根据实际工况自动调节转速和扭矩，使电链锯始终保持最佳切割状态。并且控制器具备多种保护功能，让每一次切割都稳定可靠，使用无忧。对比常见220V电链锯，其优势主要体现在其强大的扭矩、便携性以及工况时的稳定性能。
【方案实物/PCB/上位机/运行波形】

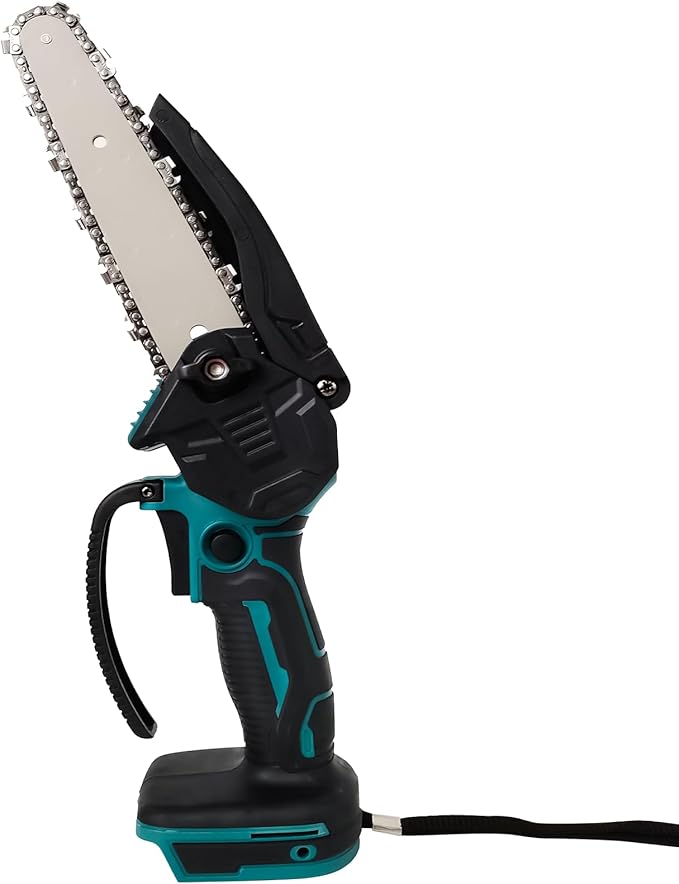

图（1）整机面貌

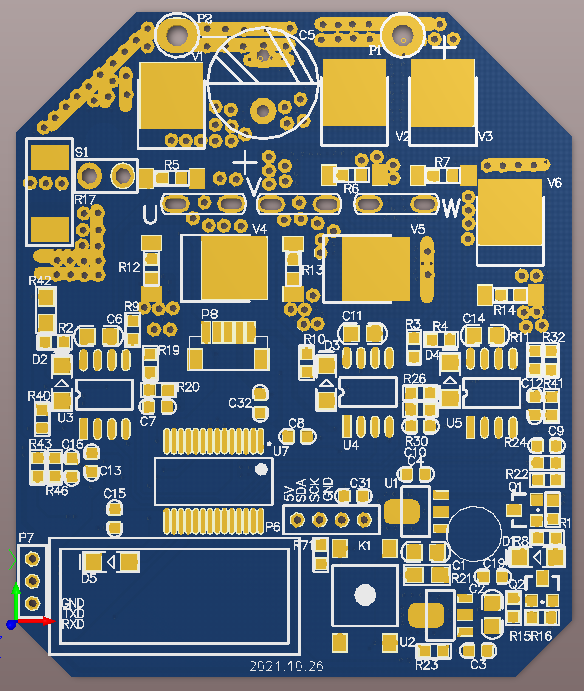

图（2）电链锯PCB正面

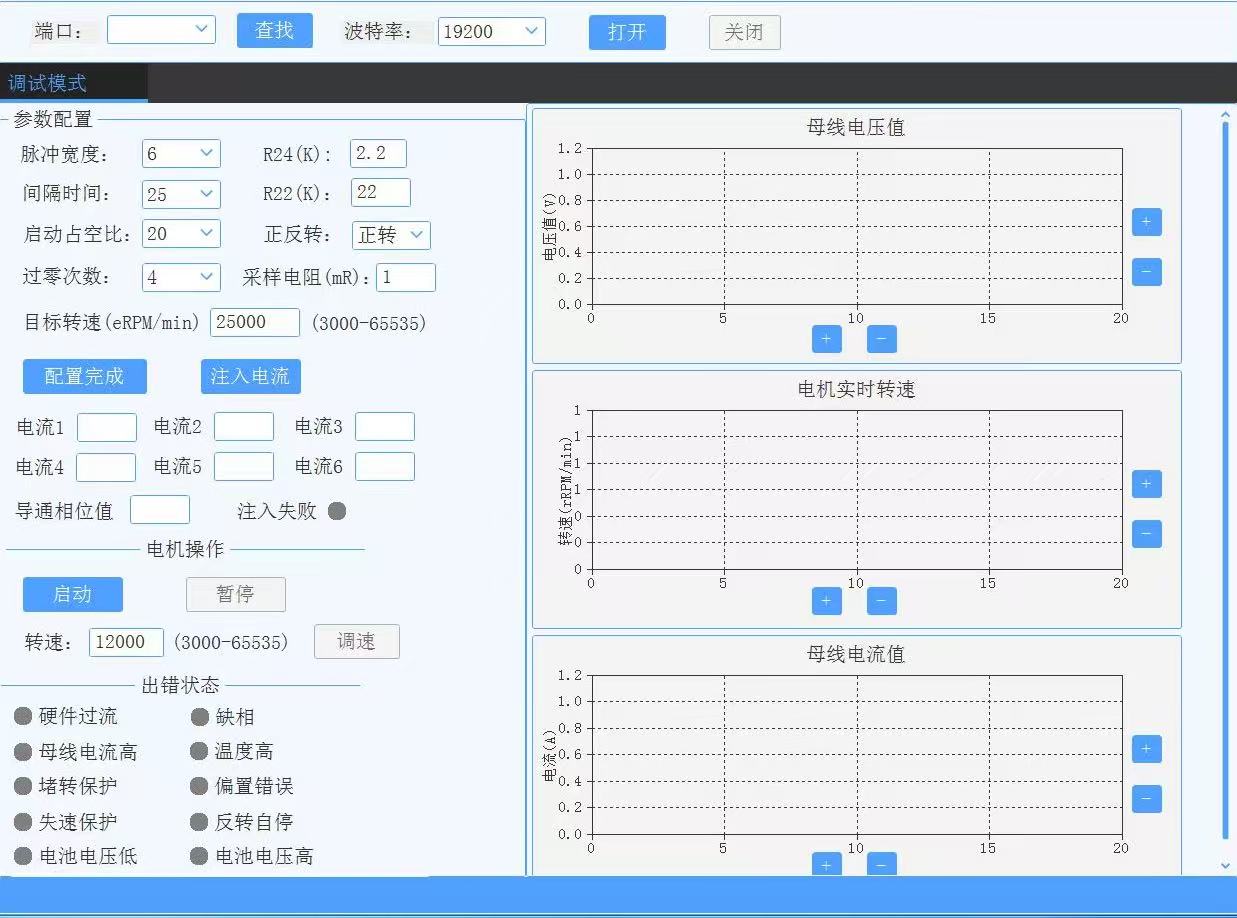

图（3）上位机调试界面

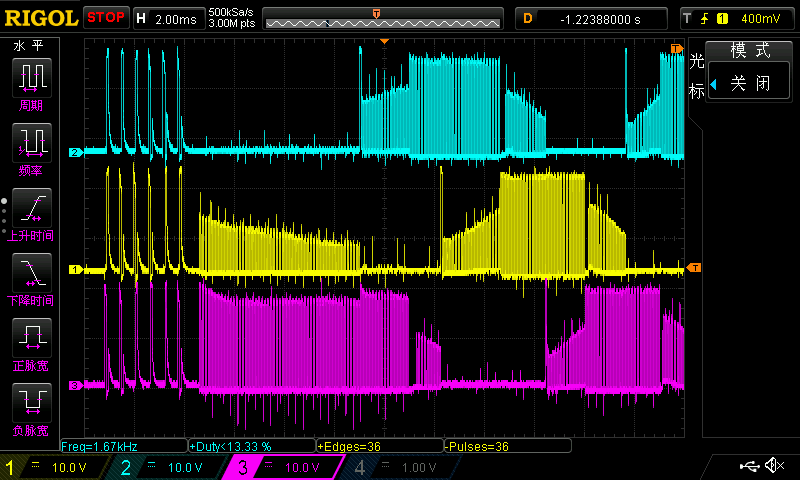

图（4）电机启动波形图

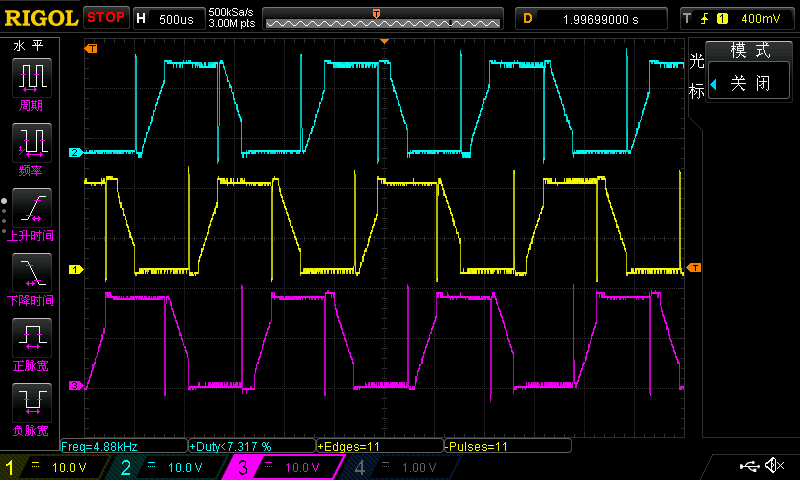

图（5）电机全占空比（100%）时波形图
【芯片资源】
适用电链锯的高性价比MCU：
| 主要参数 | AiP8M7008 | AiP8F7232S | AiP8F7232 | AiP8F7364 | AiP32F7532 |
| 内核 | 1T 8051 | 1T 8051 | 1T 8051 | 1T 8051 | M0 |
| 主频 | 16M | 16M | 64M | 88M | 60M |
| IRAM | 256B | 256B | 256B | 256B | 4K SRAM |
| XRAM | 256B | 1K | 1K | 2K | / |
| ROM | 8K MTP ROM | 32K | 32K | 64K | 32K+3K |
| Timer | 16bit×2 16bit×2 |
16bit×2 16bit×2 |
16bit×2 16bit×3 |
16bit×2 16bit×3 |
32bit×1 16bit×3 16bit×1 |
| 高速ADC | 1Msps ADC 15×12bit |
双ADC 9×12bit |
双ADC 9×12bit |
1Msps ADC (15+1) ×12bit |
11×12bit |
| OP | 1ch | 1ch | 1ch | 4ch | 2ch轨到轨 |
| 运算模块 | / | / | MDU | MDU+Cordic | 除法器 |
| DMA | / | / | / | / | 支持Timer/ADC/USART |
| COMP | 2ch | 2ch | 2ch | 2ch | 2ch |
| 通信接口 | 1ch Uart | 1ch Uart | 1ch Uart | 2ch Uart/1ch I2C 1ch SPI |
1ch,支持UART和SPI |
| 自带预驱 | 否 | 否 | 否 | 否 | 否 |
| 封装 | SSOP28/QFN28 | SSOP28 | LQFP44/ LQFP48/SSOP28 | SSOP28/LQFP48 | TSSOP28/TSSOP20 SSOP28/SSOP20 QFN28/QFN20 |
适用电链锯的高集成带预驱MCU：
| 主要参数 | AiP8F7201 | AiP8F7201S |
| 内核 | 1T 8051 | 1T 8051 |
| 主频 | 64M | 16M |
| RAM | 256B | 256B |
| XRAM | 1K | 1K |
| ROM | 32K | 32K |
| Timer | 16bit×2 16bit×3 |
16bit×2 16bit×2 |
| 高速ADC | 双ADC 9×12bit | 双ADC 9×12bit |
| OP | 1ch | 1ch |
| 运算模块 | MDU | / |
| DMA | / | / |
| COMP | 1ch | 2ch |
| 通信接口 | 1ch Uart | 1ch Uart |
| 自带预驱 | 是 | 是 |
| 封装 | QFN40 | SSOP28 |
LDO
| 主要参数 | AiP78L05 | AiP78L12 |
| 输出电压 | 5V | 12V |
| 输入电压 | 7-36V | 12-36V |
| 最大输出电流 | 100mA | 100mA |
| 封装 | TO92/SOT23-3/SOT89 | TO92/SOT23-3/SOT89 |
MOS预驱
| 主要参数 | AiP2164 | AiP2163 | AiP2119 |
| 支持电路 | 单相高低侧 | 单相高低侧 | 三相高低侧 |
| 芯片供电电压 | 10-20V | 10-20V | 10-20V |
| 最高工作电压 | 225V | 90V | 90V |
| 封装 | SOP8 | SOP8 | TSSOP24/TSSOP20 |
电机可选用外置运放
| 主要参数 | AiP358LV | AiP324LV | AiP8052 | AiP8054 |
| 工作电压 | 2.5~5.5V | 2.5~5.5V | 2.5~5.5V | 2.5~5.5V |
| 是否轨道轨 | 是 | 是 | 是 | 是 |
| 通道数量 | 2 | 4 | 2 | 4 |
| 单位增益带宽 | 1M | 1M | 250M | 250M |
| 封装 | SOP8/MSOP8 TSSOP8 |
SOP14 TSSOP14 |
SOP8 MSOP8 |
SOP14 TSSOP14 |
【结语】
中微爱芯电链锯控制器解决方案，以其高性能的MCU为核心，借助上位机平台的有效辅助开发，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的电链锯控制方案。该方案在可靠性、工况稳定性以及切割平稳性上优势突出，是无刷电链锯方案中的理想选择。
如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
马文博、杨杰、邓婷玉
