【简介】
AiP6208C是无锡中微爱芯推出的单通道、低导通电阻H桥直流双向马达驱动电路，可实现电机待机、正转、反转、刹车四种控制功能，集成欠压与过温双重保护，具备宽电压、低功耗、小体积、外围极简等特点，广泛用于IR‑CUT、智能锁、消费电子等小型有刷直流电机驱动场景，是高性价比的微型运动控制解决方案。
【关键参数】
| 项目 | 规格 |
|---|---|
| 电源电压 | 2.8~15V |
| 峰值输出电流 | 1A |
| 持续输出电流 | 典型 0.6A |
| 导通电阻 | 典型 3Ω |
| 待机电流 | 典型 1μA |
| 工作电流 | 典型 180μA |
| 输入电平 | 0~5V |
| 保护功能 | 欠压保护、过温保护（185℃） |
| 封装形式 | SOP8 |
| 工作温度 | -40℃~+85℃ |
【产品优势】
宽电压适配：兼容 3.7V/5V/12V 等主流供电，直接对接 3.3V/5V MCU，无需电平转换；
驱动能力强：1A峰值电流、低导通内阻，发热小、效率高；
超低功耗：μA 级待机电流，大幅提升电池供电设备续航；
可靠性高：过温/欠压自动保护，输入内置下拉电阻，抗干扰更强、运行更稳；
控制简单：两路 IO 即可实现正转/反转/刹车/待机，支持PWM调速，程序简化易编写，开发难度低；
小型封装：SOP8小型封装，外围电路极简，PCB布局紧凑，量产成本低。
【应用领域】
安防摄像：IR‑CUT 双滤光片切换驱动
智能家居：智能锁、智能窗帘、小型执行器
消费电子：电动玩具、美容个护、小型电动工具
IoT 终端：智能水表 / 气表阀门、传感器执行机构
创客与教学：小型机器人、DIY 电机驱动模块

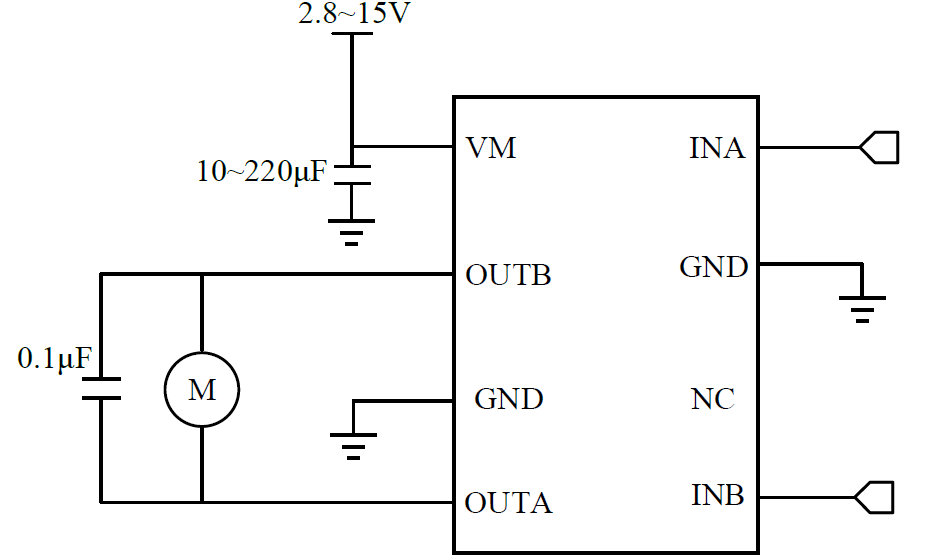

【推荐外围】
【结语】
AiP6208C以其稳定可靠、低功耗、小体积、易开发的核心优势，成为微型直流电机驱动的优选芯片，助力消费电子、安防、智能家居等产品快速落地与升级，为设备运动控制提供高效、安全、高性价比的有力支撑。
中微爱芯H桥马达驱动系列产品如下：
| 型号 Part Number |
名称及主要特点 Function |
工作电压 Voltage Range |
封装 Package |
| L9110S | 300mA直流电机H桥驱动电路 | 2.0~4.5V | SOP8/TSSOP8/DFN8 |
| L9110HS | 300mA直流电机H桥驱动电路 | 2.0~6.5V | SOP8/TSSOP8/DFN8 |
| AiP6110* | 300mA直流电机H桥驱动电路 | 3~12V | SOP8/TSSOP8/DFN8 |
| AiP6150 | 0.7A直流电机H桥驱动电路 | VDD：3.0~5.5V VM：8.0~20V |
SOP8 |
| AiP6150H | 0.7A直流电机H桥驱动电路 | VDD：3.0~5.5V VM：8.0~24V |
SOP8 |
| AiP6151 | 1.0A直流电机H桥驱动电路 | VDD：3.0~5.5V VM：8.0~20V |
ESOP8 |
| AiP6151H | 1.0A直流电机H桥驱动电路 | VDD：3.0~5.5V VM：8.0~24V |
ESOP8 |
| AiP6152H | 1.0A集成5V LDO直流电机H桥驱动电路 | 8.0~24V | SOP8/ESOP8 |
| AiP6189 | 3A单通道直流马达驱动 | 3~13V | SOP8 |
| AiP6208 | 100mA直流电机H桥驱动电路 | 4.5～12V | SOP8 |
| AiP6208C | 600mA直流电机H桥驱动电路 | 2.8～15V | SOP8 |
| AiP6133 | 双通道H桥电机驱动 | 2.7~10.8V | TSSOP16/QFN16/ETSSOP16 |
| AiP6137 | PWM接口低压H桥电机驱动 | 1.8~11V | DFN8/SOP8 |
| AiP6138 | PH/EN接口低压H桥电机驱动 | 1.8~11V | DFN8/SOP8 |
| AiP6142* | 5A直流电机H桥驱动电路 | 8.2~45V | HTSSOP28 |
| AiP6143* | 2.5A直流电机H桥驱动电路 | 8.2~45V | HTSSOP28 |
| AiP6146* | 双路H桥步进电机驱动器 | VM：4~18V | QFN24 |
| AiP6147* | 双路H桥电机驱动器 | VM：2.7~18V | ETSSOP16/TSSOP16/QFN16 |
| AiP6170* | 3.6A直流电机H桥驱动电路 | 6.5~45V | ESOP8 |
| AiP3637 | PWM控制型直流马达驱动 | ±2.5~±20V | DIP18/SOP20 |
注：产品名称带*表示为研发中
