一、芯片的散热路径
在电源系统的散热分析中，芯片产生的热量最终通过两条路径离开：
路径1：芯片封装表面 → 空气
这条路径的散热能力主要由芯片自身的尺寸决定。芯片面积越大，与空气接触的表面积越大，通过对流和辐射带走热量的上限越高。这一路径在芯片选型完成后基本固定，应用阶段难以再做优化。
路径2：芯片引脚 → PCB铜箔 → 空气
这条路径的传导效率，由芯片引脚设计与PCB Layout共同决定。其中，芯片设计提供了路径的起点截面，而PCB Layout则决定了热量能否被高效地承接并扩散出去——这正是应用阶段最具优化空间的关键环节。

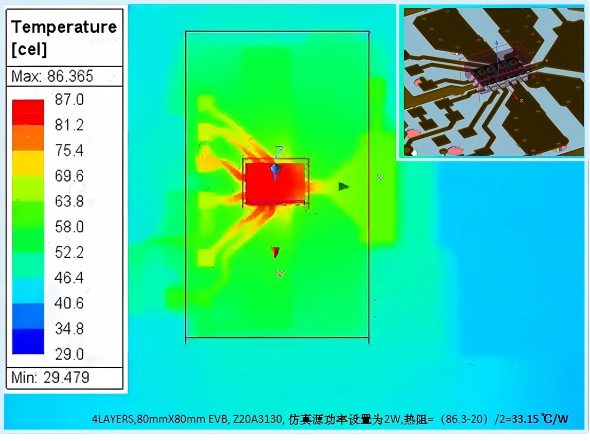

仿真图所呈现的温度分布，正是路径二的直观映射：热量从芯片引脚出发，沿铜箔走线向外传导，温度沿路径逐步衰减。走线的截面积越大，热阻越低，热量的传导效率就越高。
二、应用阶段的关键抓手：Fan-out线宽
在芯片引脚与大面积覆铜之间，存在一段过渡走线。其宽度决定了路径二初始段的扩散热阻。
若此处线宽不足，相当于在热源出口与散热主体之间形成瓶颈。热量传导受阻，芯片温度随之升高——即便芯片自身尺寸提供的表面散热能力尚有富余，也会因传导路径不畅而无法充分利用。
反之，适当展宽Fan-out线宽，可降低这段瓶颈热阻，让热量更顺畅地从芯片流入PCB，再经大面积铜皮散入空气。
三.Z20A3130 / Z20A3160 与散热路径的配合
智芯 Z20A3130 (3A) / Z20A3160 (6A) 同步降压转换器，在设计层面为路径二的优化提供了便利：
内部功率器件的低损耗设计：
器件通过优化内部功率管结构与驱动控制策略，在全负载范围内实现了更低的转换损耗。更低的损耗意味着产生的热量基数更小，从源头上减轻了后续散热路径的负担。
优化的引线框架与内部互连：
我们通过优化内部引线框架的金属化结构与布局，降低了从结到引脚的热阻。热量在芯片内部被更高效地收集并导向引脚，为后续的 PCB 传导提供了更顺畅的起点。
对称布局与多GND引脚的散热贡献：
该封装采用对称的VIN与GND引脚排布，其中Z20A3130配置双GND引脚，Z20A3160配置四GND引脚。这种设计在改善EMC性能的同时，也为散热路径带来了直接增益——多个GND引脚并联，等效于增大了热量从芯片内部传导至PCB的“出口”总截面积。截面积越大，该段路径的热阻越低，热量越容易从芯片流入PCB铜箔，有效降低了传导路径中的瓶颈效应。
四、Layout设计建议
基于上述散热路径分析，在使用Z20A3130 / Z20A3160进行PCB设计时，建议关注以下两点：
出线展宽：所有网络从焊盘引出时尽量将线加宽，但需注意：SW到电感的后续走线所围成的回路面积应做平衡考量——线宽需满足载流要求，但过宽可能增大干扰耦合到大地的共模干扰，对EMC产生不利影响。
热过孔就近放置：在展宽的铜皮区域内布置多个过孔连接内层大面积铜皮构建垂直方向的导热路径，提升整体散热效率。
散热的本质，是为热量规划一条低阻力的传导路径。芯片尺寸决定了第一条路径的上限，而PCB Layout决定了第二条路径能否将热量高效送达。Z20A3130 / Z20A3160的引脚排布与效率优化，为这条路径的规划提供了更友好的起点。用好芯片，也用好铜皮，才能将散热性能变为实际应用中的可靠表现。
