川土微电子全新一代CA-IS1200C系列通用隔离式运放，在继承CA-IS1200经典性能基础上，实现了从精度、功耗到集成度的全面进化：
精度代际跨越： 进一步优化失调电压与增益误差，让测量更精准 。
功耗大幅缩减： 高边电流降低逾 50%，显著缓解系统发热 。
设计极致紧凑： 新增窄体封装，助力 PCB 实现更高功率密度 。
从性能的全面超越到封装的灵活进阶，CA-IS1200C 致力于为客户打造更高效、更可靠的工业监测方案 。
产品概述
CA-IS1200C是一款专为分流电阻式电流检测设计的高精度隔离式运放。器件通过先进的电路设计和封装设计，在全工作温度范围内保持测量的精度，采用二氧化硅（SiO2）作为隔离层，实现高压域到低压域的精密模拟信号采集。
器件支持3.3V/5V双电源供电，具备高共模瞬态抗扰度（CMTI），典型值达±150kV/μs，可在高噪声、高压大功率开关环境中稳定工作。同时内置输入共模过压检测与高边电源丢失故障输出功能，便于系统诊断。

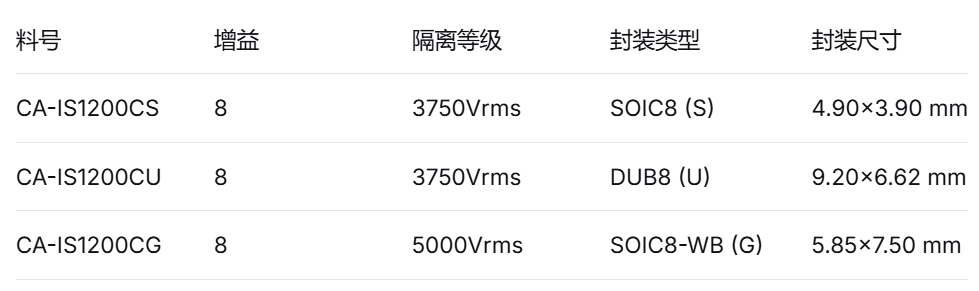

产品选型表：
特性
差分输入电压范围：±250 mV
固定初始增益：8
低输入失调和温漂：25°C时±1 mV（最大值），±3.5 μV/°C（最大值）
低增益误差和温漂：25°C时±0.3%（最大值），±50 ppm/°C（最大值）
低非线性度和温漂：额定范围内0.04%（典型值），±1 ppm/°C（典型值）
高边和低边均支持3.3 V和5 V供电电压
高共模瞬态抗扰度：±150 kV/µs（典型值）
宽工作温度范围：–40°C到125°C

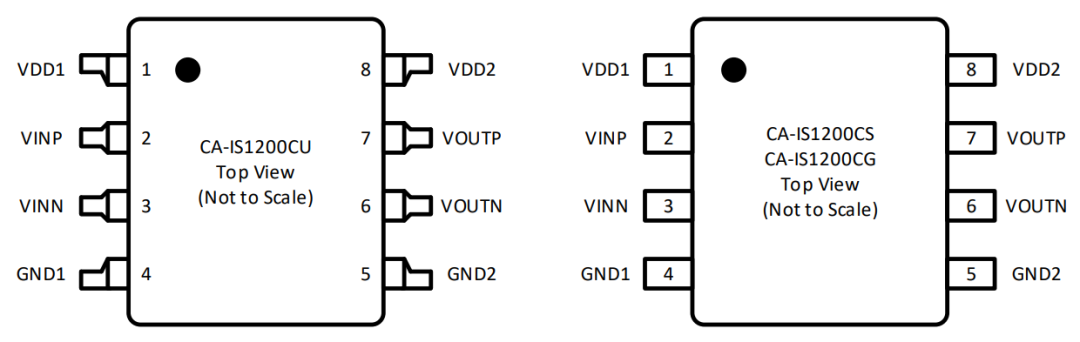

多种封装选项：SOIC8(S)、DUB8(U)、SOIC8-WB(G)
典型应用场景
工业电机控制和驱动
三相电机相电流检测，耐受高母线电压和高共模瞬态噪声
隔离式开关电
原边电流采样，为副边控制器提供安全、准确的反馈信号
不间断电源（UPS）
电池管理及逆变器电流监控，保障系统可靠性
高压母线电压检测
利用低输入漏电特性，配合外部电阻分压实现电压测量
其他需要隔离信号调理的场景
如光伏逆变器、充电桩、伺服驱动器等
CA-IS1200C是川土微电子在隔离运放领域的诚意升级之作。它不仅继承了原系列的高隔离电压、高CMTI、宽工作温度等优点，更在精度、功耗、输入漏电等关键指标上实现跨越式提升，同时提供窄体SOIC8封装，助力客户实现更紧凑、更高效、更可靠的设计。
