随着现代化肥工业向高效、安全、自动化方向升级，合成塔压力控制系统已成为保障连续生产与工艺安全的核心环节。功率开关器件作为电控调压阀、循环泵及安全泄放装置等关键执行单元的“肌肉”，其选型直接决定系统响应速度、调节精度、抗冲击可靠性及能耗水平。本文针对合成塔高压、腐蚀性介质、连续运行等严苛工况，以场景化适配为核心，形成一套可落地的功率器件优化选型方案。

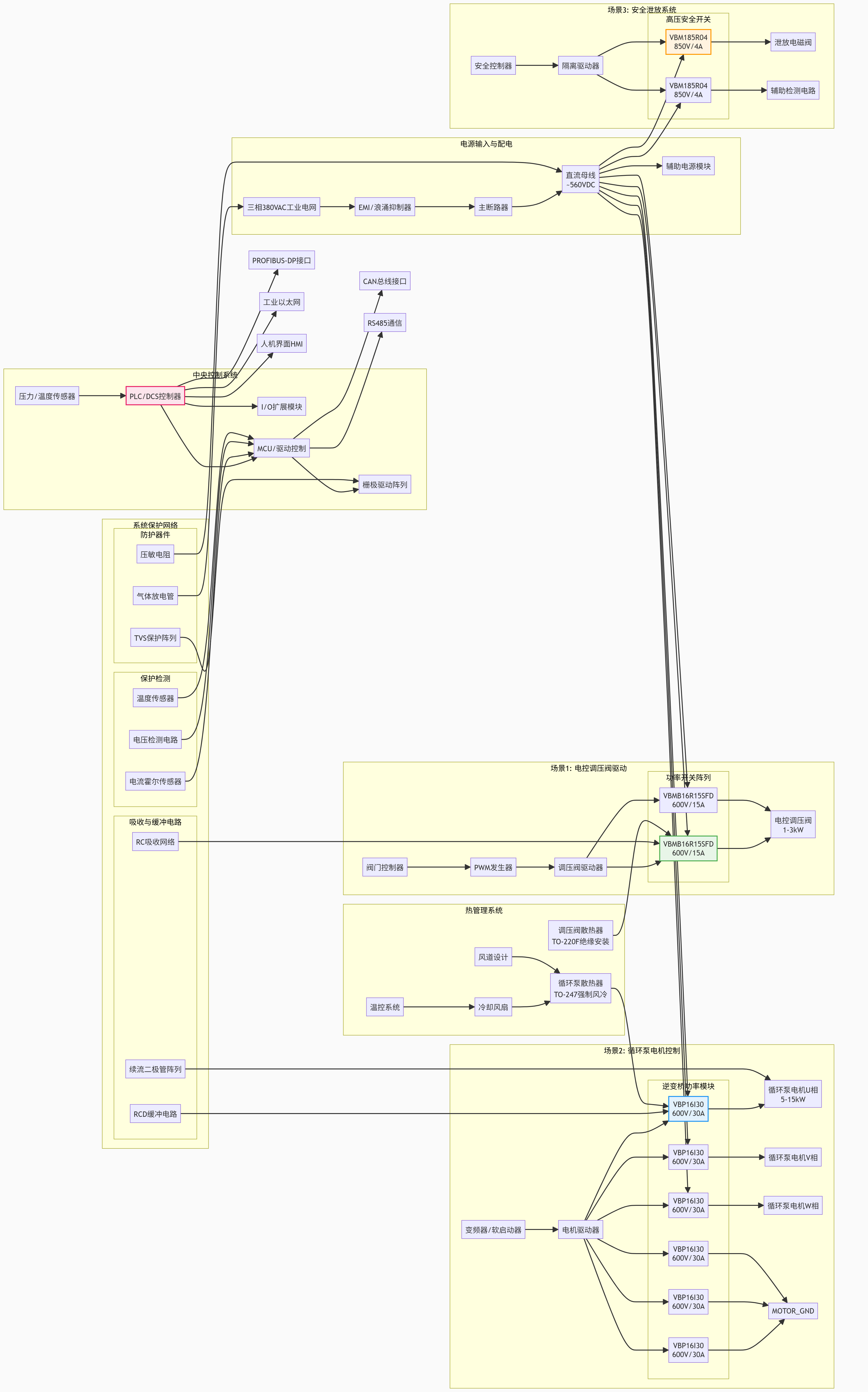

化肥合成塔压力控制系统总拓扑图
一、核心选型原则与场景适配逻辑
（一）选型核心原则：四维协同适配
器件选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与系统高压、频繁开关及防爆要求精准匹配：
1. 高压冗余设计：
针对380VAC三相供电及感性负载反峰，额定耐压需预留≥100%裕量，主回路优选600V-800V器件，应对持续高压及瞬时过压冲击。
2. 低损耗与快速响应：
优先选择低导通压降（VCEsat/Rds(on)）与低开关损耗器件，适配阀门PWM精密调节需求，提升能效并降低热累积。
3. 封装与散热强化：
中高功率回路选用TO-247、TO-220等传统通孔封装，便于安装散热器与绝缘隔离；注重封装爬电距离，满足工业环境防尘防潮要求。
4. 极端工况可靠性：
满足7x24小时连续运行与可能的热冲击，关注高结温能力（如175℃）、强抗浪涌电流及稳定的参数一致性，保障系统长周期安全。
（二）场景适配逻辑：按控制功能分类
按执行单元功能分为三大核心场景：
一是电控调压阀驱动（调节核心），需中高压、中电流及快速开关能力；
二是循环泵电机控制（动力核心），需高压、大电流及高可靠性；
三是安全泄放与辅助电路（安全关键），需高压隔离与小功率灵活控制，实现器件与功能精准匹配。
二、分场景器件选型方案详解
（一）场景1：电控调压阀驱动（1kW-3kW）——调节核心器件
调压阀需承受母线高压（~560VDC）及中频PWM调节，要求快速响应与适中通流能力。
推荐型号：VBMB16R15SFD（N-MOS，600V，15A，TO-220F）
参数优势：
SJ_Multi-EPI技术实现10V下Rds(on)低至240mΩ，平衡导通与开关损耗；TO-220F绝缘封装便于散热器安装与电气隔离，600V耐压满足380VAC整流后裕量要求。
适配价值：
支持10-20kHz PWM频率，实现阀门开度毫秒级精密调节，压力控制精度可达±0.1MPa；较低导通损耗降低温升，适配防爆柜内紧凑散热条件。
选型注意：
确认阀门的电感特性，需配套续流二极管与RC吸收电路；驱动电压需确保≥12V以充分导通，栅极加强抗干扰设计。

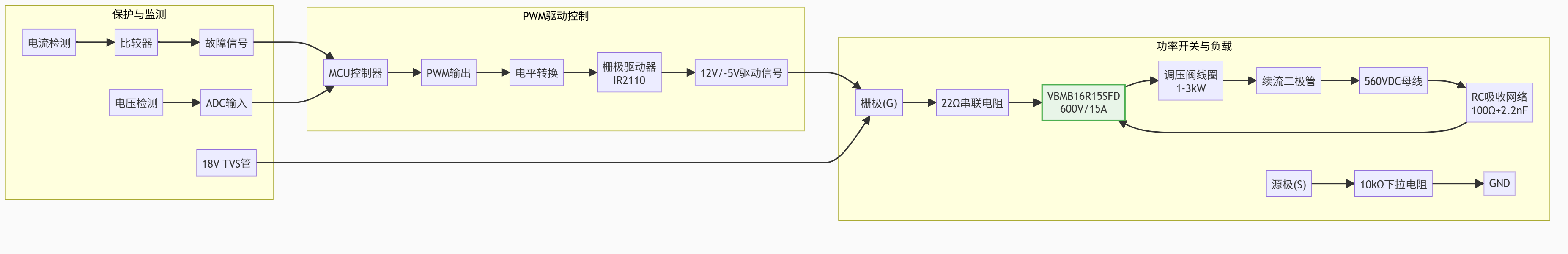

电控调压阀驱动拓扑详图
（二）场景2：循环泵电机控制（5kW-15kW）——动力核心器件
循环泵电机（感应电机或永磁电机）功率大、启动电流高，要求高压大电流及抗冲击能力。
推荐型号：VBP16I30（IGBT+FRD，600V/650V，30A，TO-247）
参数优势：
TO-247封装提供优异散热路径，30A集电极电流满足泵机额定及启动需求；内置FRD提升感性负载关断安全性，1.65V低饱和压降（VCEsat）有效降低导通损耗。
适配价值：
适用于变频器或软启动器中的逆变桥臂，抗短路能力强，系统可靠性高；相比同电压MOSFET，在中低频（<10kHz）工况下性价比更优。
选型注意：需配套负压关断或米勒钳位驱动电路以防止误导通；关注模块散热设计，建议结温留足裕量至110℃以下。

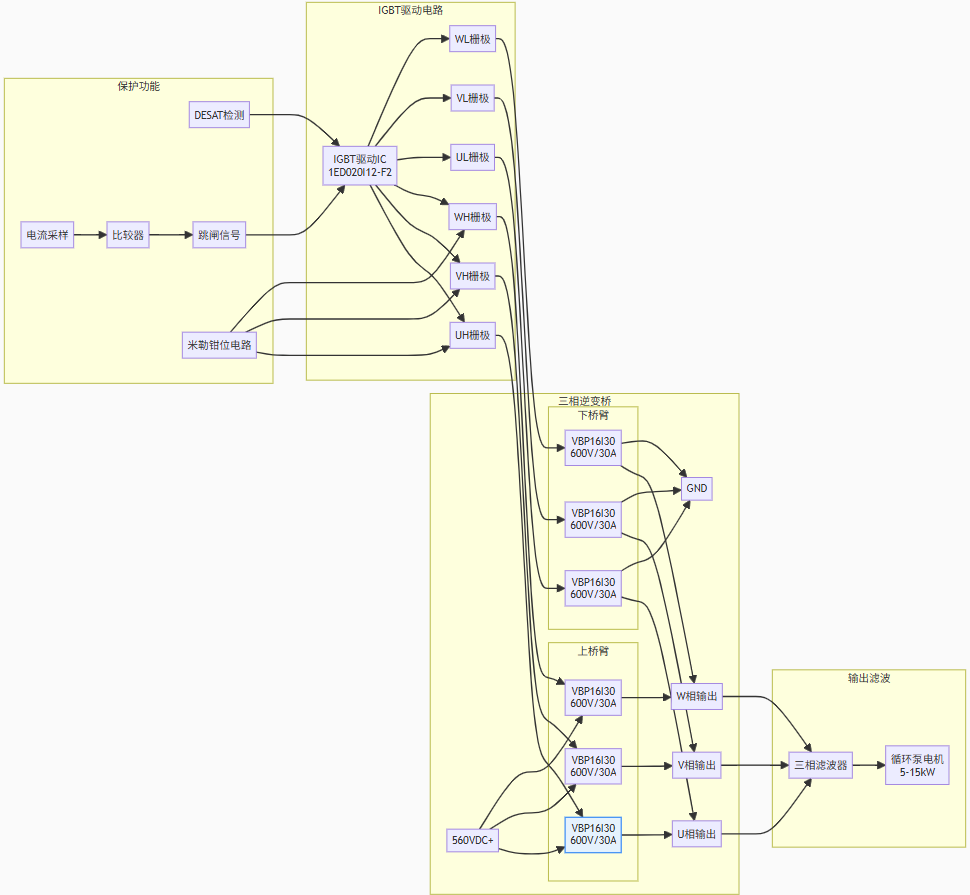

循环泵电机控制拓扑详图
（三）场景3：安全泄放与辅助电源控制——安全关键器件
安全泄放电磁阀、隔离检测电路等，需高压隔离控制或小功率开关，保障应急安全。
推荐型号：VBM185R04（N-MOS，850V，4A，TO-220）
参数优势：
850V超高耐压提供充足电压裕量，有效抵御泄放瞬间的电压尖峰；Planar技术虽导通电阻较高，但成本优势显著，适用于不频繁动作的安全回路。
适配价值：
用于控制高压侧泄放电磁阀，实现故障时快速安全隔离；亦可用于辅助开关电源的初级侧开关，简化高压隔离设计。
选型注意：
因导通电阻较大，需严格计算通态损耗，确保在脉冲工作模式下不过热；驱动回路需采用光耦或变压器进行可靠电气隔离。

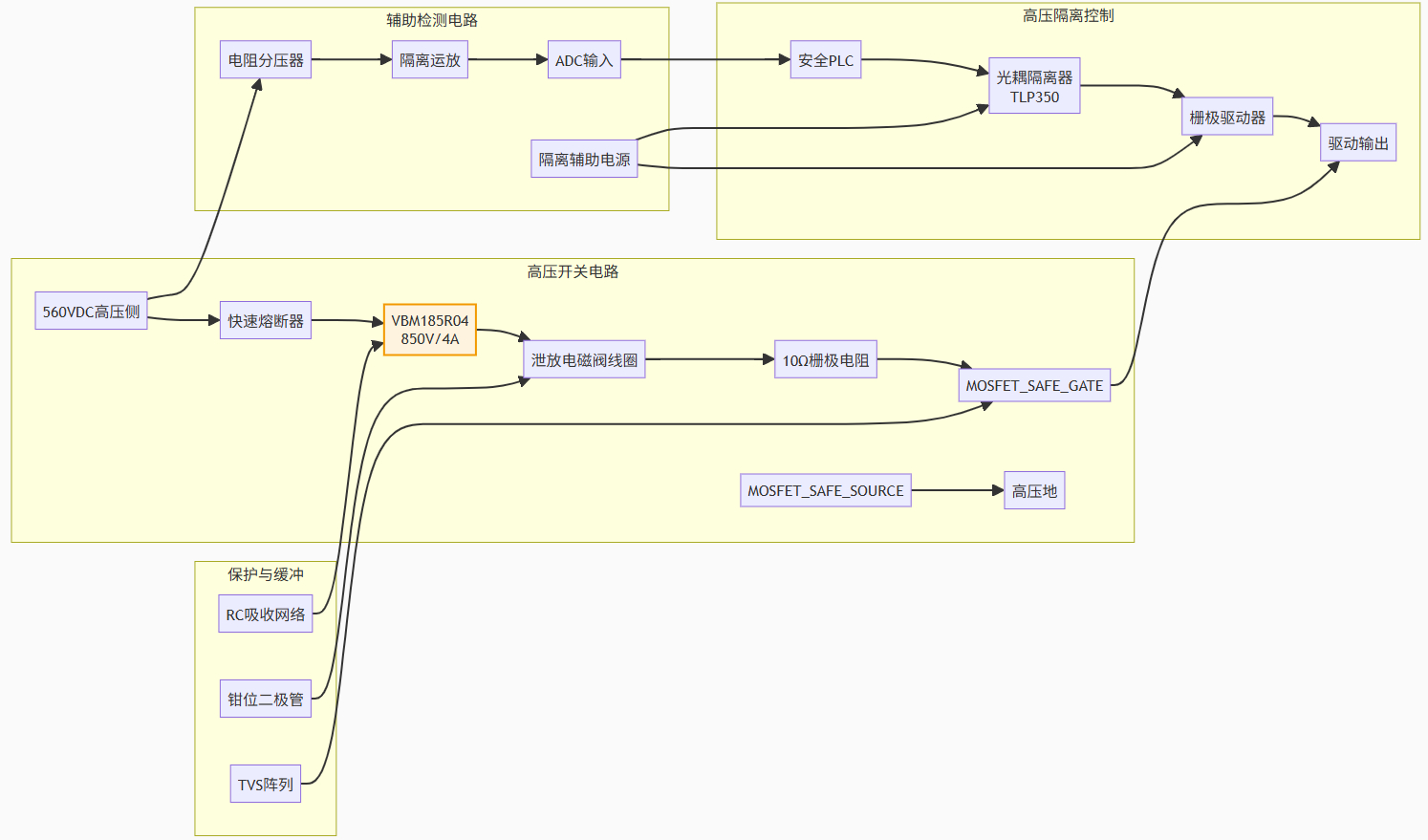

安全泄放系统拓扑详图
三、系统级设计实施要点
（一）驱动电路设计：匹配高压特性
1. VBMB16R15SFD：配套专用高压栅极驱动IC（如IR2110），提供≥12V/-5V驱动电压，栅极串联22Ω电阻并就近放置下拉电阻。
2. VBP16I30：采用带负压输出的IGBT驱动IC（如1ED020I12-F2），关注VGE阈值与关断速度匹配，增设米勒钳位电路。
3. VBM185R04：采用隔离光耦（如TLP350）驱动，次级电源需稳定，栅极回路串联小电阻抑制振铃。
（二）热管理设计：强制散热与绝缘
1. VBP16I30：必须安装于涂有导热硅脂的绝缘型散热器上，建议使用热管或强制风冷，监控基板温度。
2. VBMB16R15SFD与VBM185R04：根据功耗计算选用适当尺寸的散热器，注意安装绝缘垫片与套管，满足高压爬电要求。
3. 系统布局：功率器件集中布置于散热风道内，控制电路远离热源，柜体通风良好。
（三）EMC与可靠性保障
1. EMC抑制
- 1. 每个开关器件DS/CE间并联RC吸收网络（如100Ω+2.2nF），母排正负间加高频薄膜电容。
- 2. 电机输出端加装三相滤波器，柜体进线端安装磁环与交流滤波器。
- 3. 采用多层板设计，严格区分功率地、数字地，单点连接。
2. 可靠性防护
- 1. 电压电流降额：稳态工作电压不超过额定值的70%，电流不超过标称值的60%（考虑温升）。
- 2. 过流与短路保护：直流母线设霍尔传感器，驱动电路集成DESAT保护功能。
- 3. 浪涌与静电防护：电源输入端加压敏电阻与气体放电管，每个栅极并联18V TVS管。
四、方案核心价值与优化建议
（一）核心价值
1. 高压安全可靠：器件耐压充分冗余，系统抗过压冲击能力强，满足合成塔长期高压运行需求。
2. 控制精准高效：中高压MOSFET与IGBT组合，实现调压快速响应与泵机高效驱动，提升工艺稳定性。
3. 工业级耐久性：选用工业级封装与宽结温器件，适应车间高温、振动环境，保障连续生产。
（二）优化建议
1. 功率升级：更大功率泵机（>20kW）可选用VBP165R11S并联或选用额定电流更高的IGBT模块。
2. 效率优化：对开关频率要求更高的调压回路，可评估采用SJ-MOSFET VBMB165R15S（650V/15A，Rds(on)仅300mΩ）。
3. 集成化设计：对于多路阀控，可考虑使用智能功率模块(IPM)以简化驱动与保护设计。
4. 极端工况：环境温度极高的场合，优先选用结温175℃的器件，并强化散热设计。
功率开关器件选型是合成塔压力控制系统稳定、精准、安全运行的核心。本场景化方案通过高压、中功率、安全隔离等多维度匹配，为化肥行业高压电控设备研发提供关键技术参考。未来可探索碳化硅（SiC）器件在超高开关频率与高温领域的应用，助力打造下一代高效智能的化工压力控制装备。
