平台介绍
中微爱芯电动工具开发平台基于AiP8M7008 芯片设计，专为直流无刷电机驱动的电动工具类产品提供快速开发支持。平台支持多款电动工具主流控制方案，配套上位机调试与参数实时显示功能，可高效辅助开发者完成产品开发，大幅提升方案开发效率。
整体解决方案
该平台采用我司AiP8M7008芯片， AiP8M7008是一款电机专用8051内核MCU,内置256B的XRAM，256B的IRAM，8K的MTP ROM，并且内部还集成了多种电机专用外设：多功能定时器模块，1路运算放大器，2路比较器，15通道12-bit高速ADC，支持UART通信。MCU外围电路简单，布板方便，能够快速二次开发并投入量产。
该电动工具平台支持上位机调试，上位机系统提供调试模式和正常运行模式，用户可对电机的启动状态进行调整，查看每次启动的参数信息；控制器运行过程中，还能实时直观监控运行参数变化，便于快速问题定位和优化。该开发平台融合了多款电动工具产品的核心功能要素，仅需单块开发板即可完成多款电动工具产品的开发，显著缩短产品的开发周期。

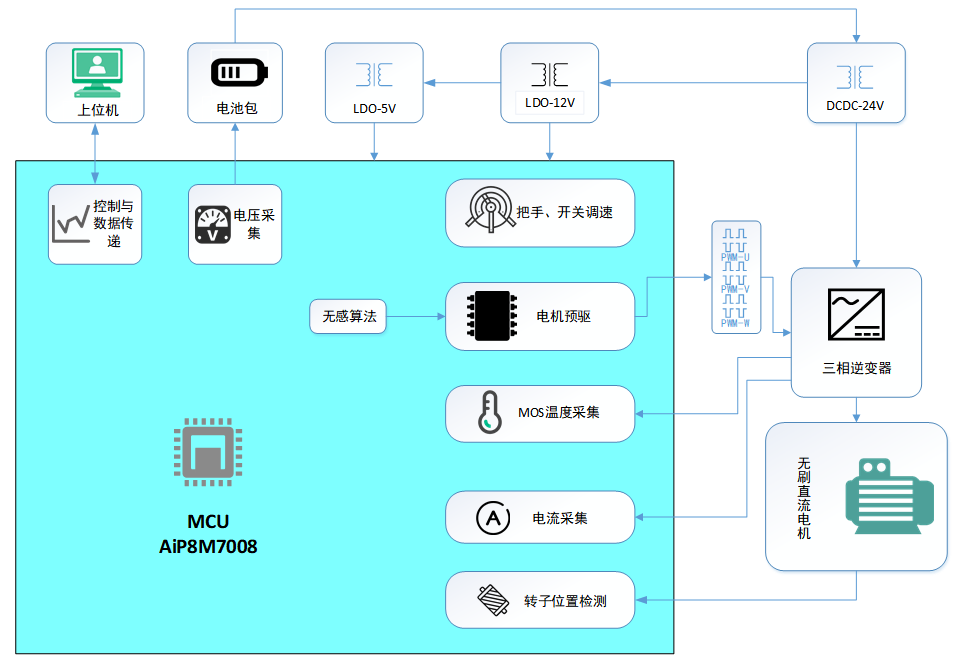

电动工具开发平台功能框图
平台特色
工作电压：DC14-24V
最大允许电流：40A（可根据需求进行调整）
使用温度：-20℃-120℃
控制方式：上位机控制、把手调速、开关控制、按键调速
显示方式：LED闪烁、上位机数据显示
电机控制方式：无位置传感器方波控制
最大支持转速：0~60000eRPM/min
调试方式：上位机调试模式、上位机正常运行模式、实物直接调节
保护功能：过压保护、欠压保护、堵转保护、过流保护、过温保护
其他功能： 正反转切换、故障报错、上位机参数配置、上位机调试、上位机数据波形显示
借助上位机平台辅助开发，本电动工具开发平台可完整呈现电机从启动到运行的全流程调试细节，实现调试过程数据化、可视化管控。平台搭载自研无感方波控制算法，使电机在启动、运行等全工况下均具备优异性能表现。同时底层算法支持灵活配置，可快速完成二次开发并顺利导入量产。

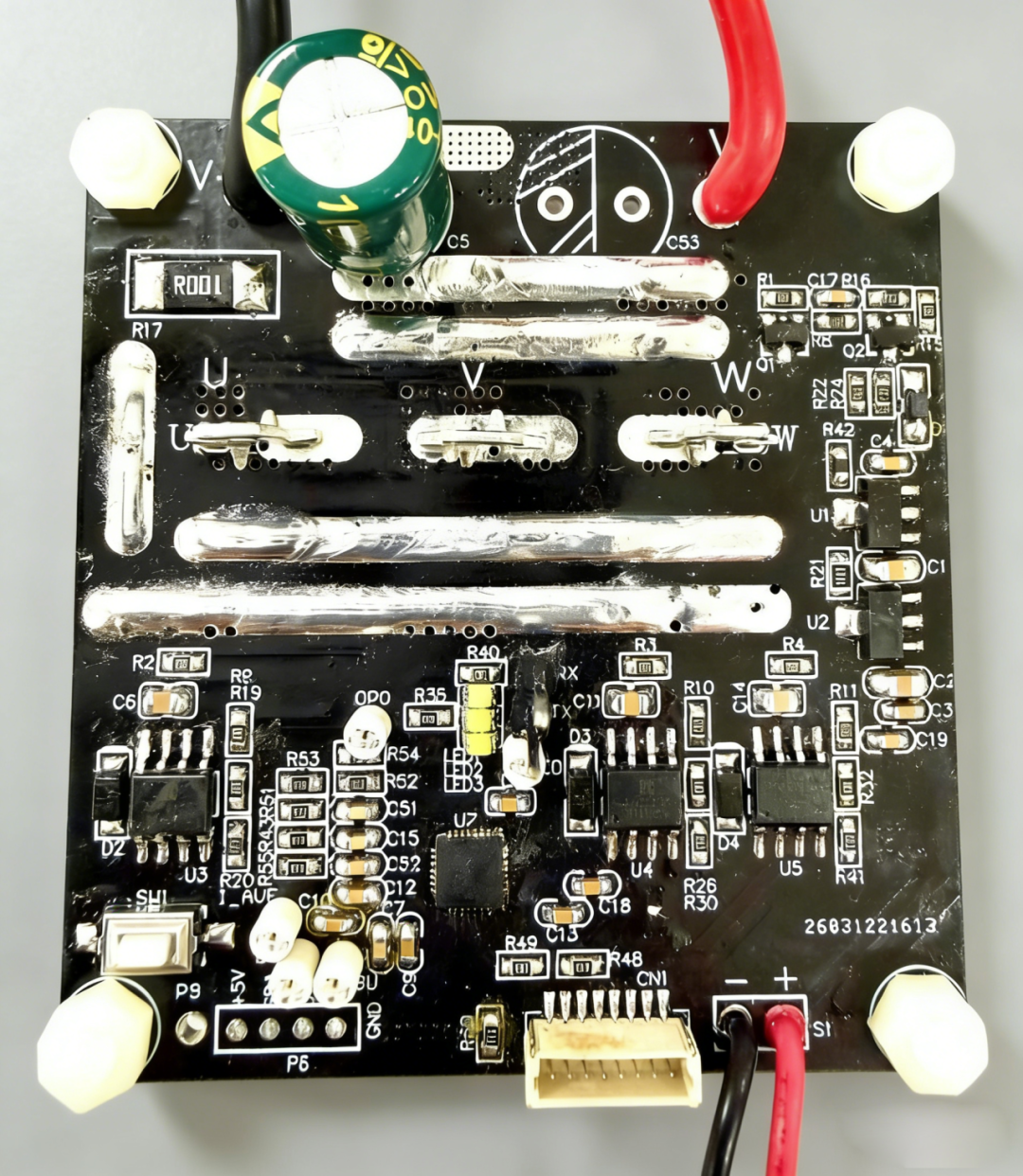

电动工具开发平台实物正面

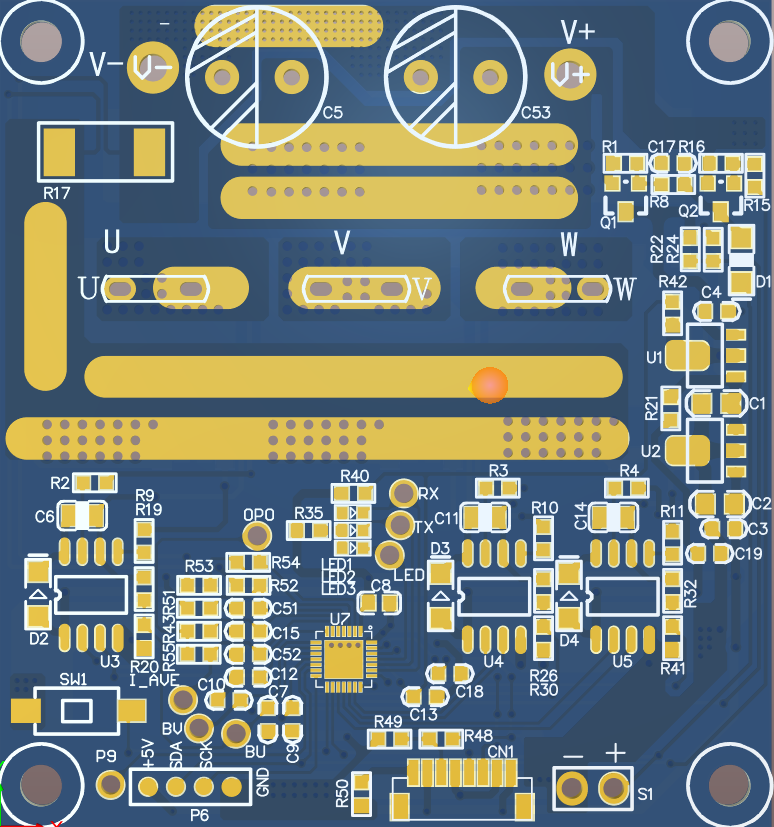

电动工具开发平台PCB正面
MCU资源

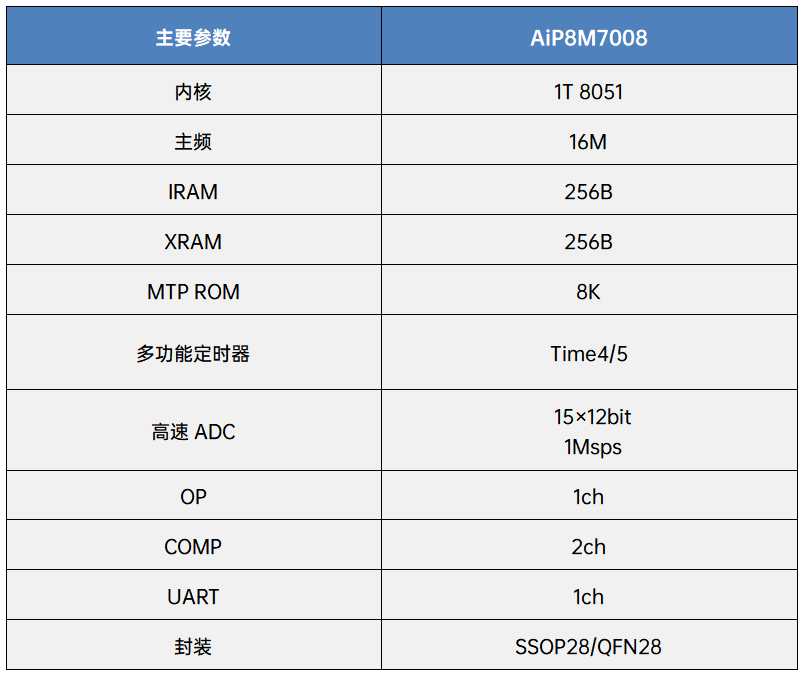

适用电动工具开发平台的MCU：

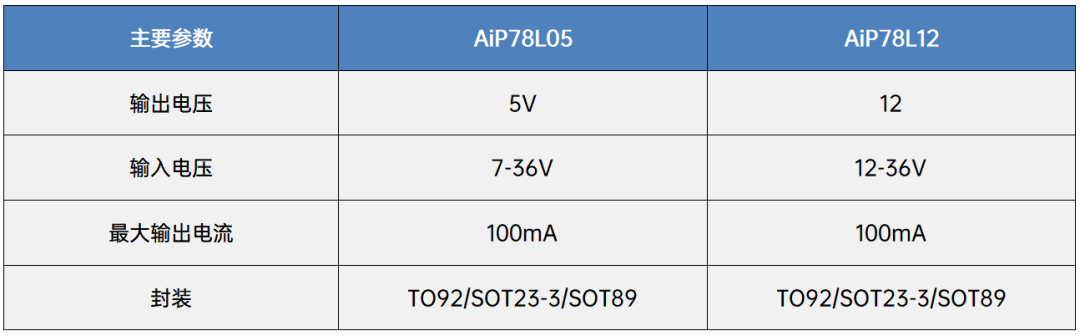

LDO：

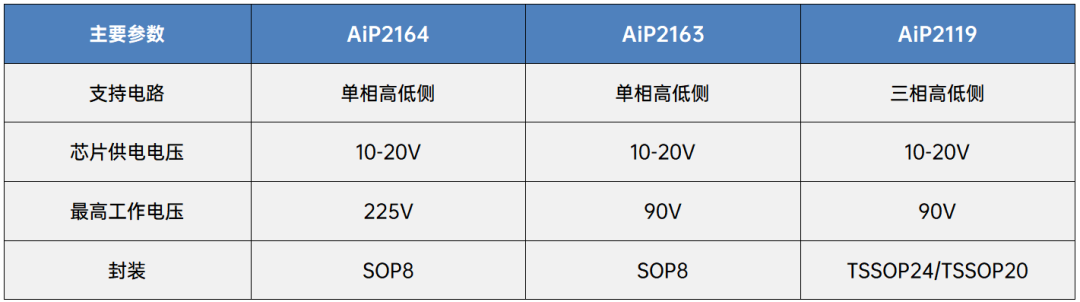

可供选择MOS预驱：
结语
中微爱芯电动工具开发平台，以其高性能的MCU为核心，借助上位机平台的有效辅助开发，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的无感方波电动工具解决方案。该硬件开发平台结合上位机能够实现电动工具类产品的快速开发，强化方案开发过程中的细节管控。
如需了解更多产品资讯，请联系我司授权代理商或销售工程师
