随着数据中心绿色合规与数据安全要求升级，服务器与存储合规审计系统已成为保障数据完整性与操作追溯性的关键基础设施。其内部电源转换、风扇散热及安全隔离模块对功率MOSFET的可靠性、效率及电压耐受能力提出严苛要求。本文针对审计系统对长期稳定运行、高电压隔离及精准功耗控制的需求，以场景化适配为核心，形成一套可落地的功率MOSFET优化选型方案。

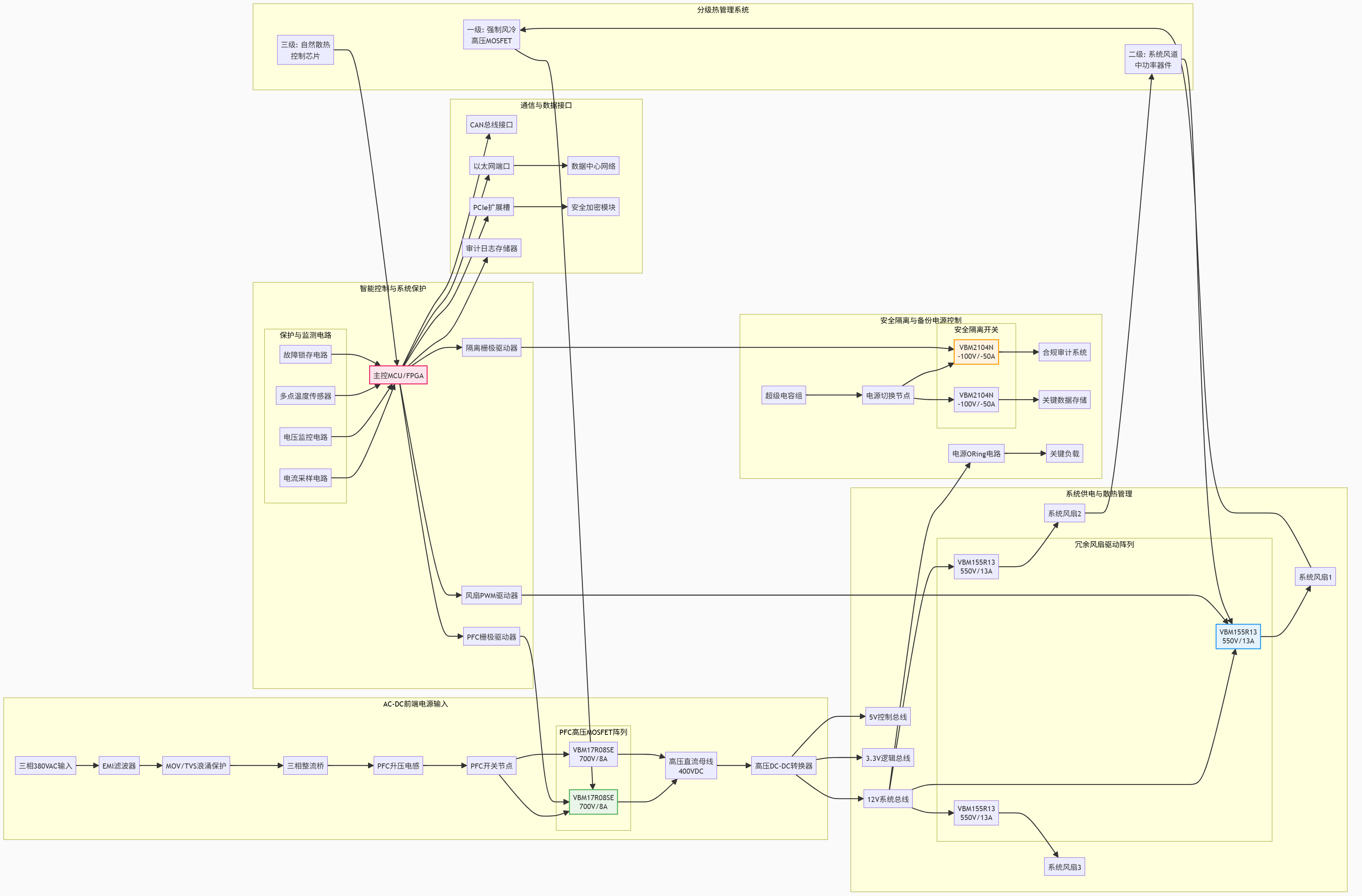

服务器与存储合规审计系统功率总拓扑图
一、核心选型原则与场景适配逻辑
（一）选型核心原则：四维协同适配
MOSFET选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与系统工况精准匹配：
1. 电压裕量充足：针对PFC、高压隔离等环节，额定耐压需大幅高于母线电压，应对浪涌与雷击感应，如400V母线优先选≥650V器件。
2. 低损耗与热管理优先：优先选择低Rds(on)以降低传导损耗，适配7x24小时连续运行；同时关注封装热阻，确保高温环境下稳定工作。
3. 封装匹配需求：中高功率路径（如PFC、风扇驱动）选用TO-220/TO-220F等散热优良封装；低压侧控制或信号隔离选用小型化封装。
4. 可靠性冗余：满足数据中心级MTBF要求，关注雪崩耐量、宽结温范围及长期工作稳定性。
（二）场景适配逻辑：按功能模块分类
按系统功能分为三大核心场景：一是AC-DC前端PFC与高压转换（能效核心），需高耐压、中低电流能力；二是系统散热风扇驱动（可靠性关键），需稳定驱动与调速控制；三是安全隔离与备份电源控制（安全关键），需高侧开关与故障隔离功能。
二、分场景MOSFET选型方案详解
（一）场景1：AC-DC前端PFC与高压DC-DC转换——能效核心器件
此类应用通常工作于400V母线，需承受高压及连续电流，要求高耐压与良好开关特性。
推荐型号：VBM17R08SE（N-MOS，700V，8A，TO-220）
- 参数优势：
700V高耐压为400V母线提供充足裕量（>75%），10V下Rds(on)低至540mΩ，采用
SJ_Deep-Trench技术实现良好开关性能。TO-220封装便于安装散热器，热管理能力强。
- 适配价值：
适用于80Plus铂金/钛金级服务器电源的PFC或高压DC-DC初级侧，传导损耗可控，支持高频开关以提升功率密度。高耐压保障在电网波动或雷击浪涌下的系统安全性。
- 选型注意：
确认实际工作电压与峰值电流，需配套驱动能力足够的PWM控制器；注意开关节点振铃抑制，漏极可并联RC吸收电路。

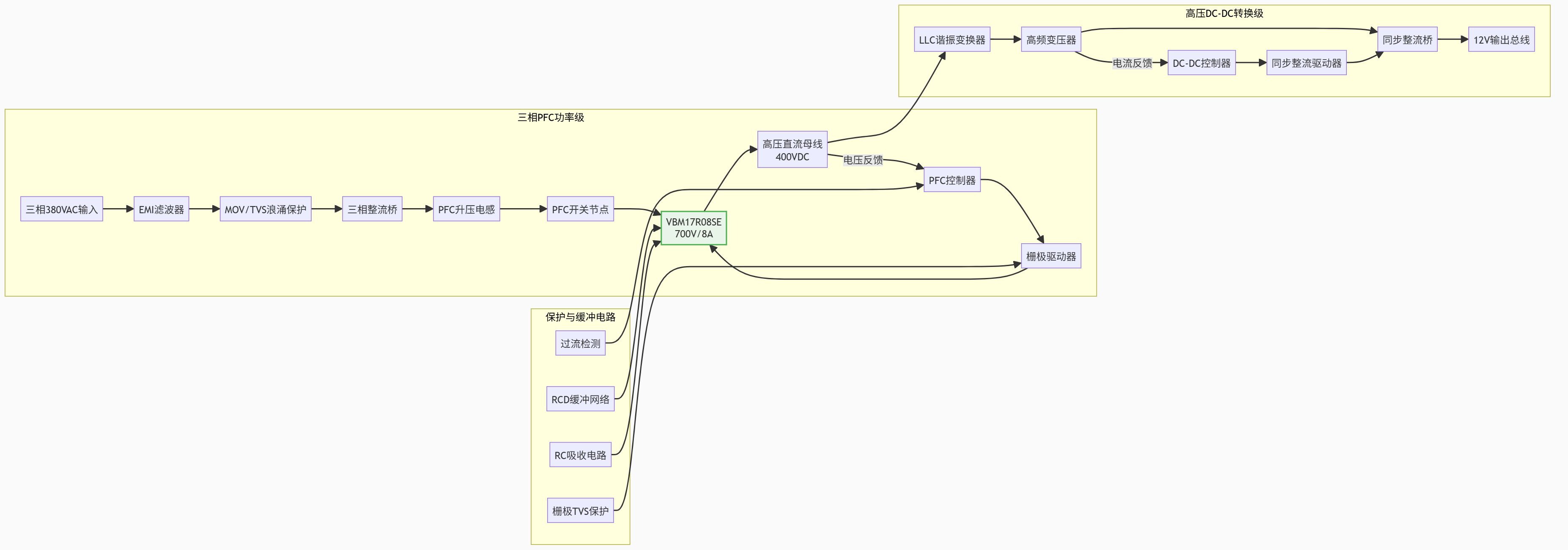

AC-DC前端PFC与高压转换拓扑详图
（二）场景2：系统散热风扇驱动（冗余风扇模组）——可靠性关键器件
服务器与存储设备风扇需长期可靠运行，支持PWM调速，电流适中。
推荐型号：VBM155R13（N-MOS，550V，13A，TO-220）
- 参数优势：
550V耐压适配12V/24V风扇总线并提供极高保护裕量，10V下Rds(on)为600mΩ，连续电流13A可轻松驱动多路并联风扇。Planar技术成熟可靠，阈值电压3.2V便于驱动。
- 适配价值：
用于冗余风扇模组的功率开关，支持MCU的PWM信号进行智能调速，实现风量与噪音平衡。高电流能力确保在风扇启动或堵转瞬间的可靠性。
- 选型注意：
需评估风扇总峰值电流并留有余量；栅极驱动建议采用专用风扇驱动IC或带缓冲的MCU引脚；做好反电动势泄放。

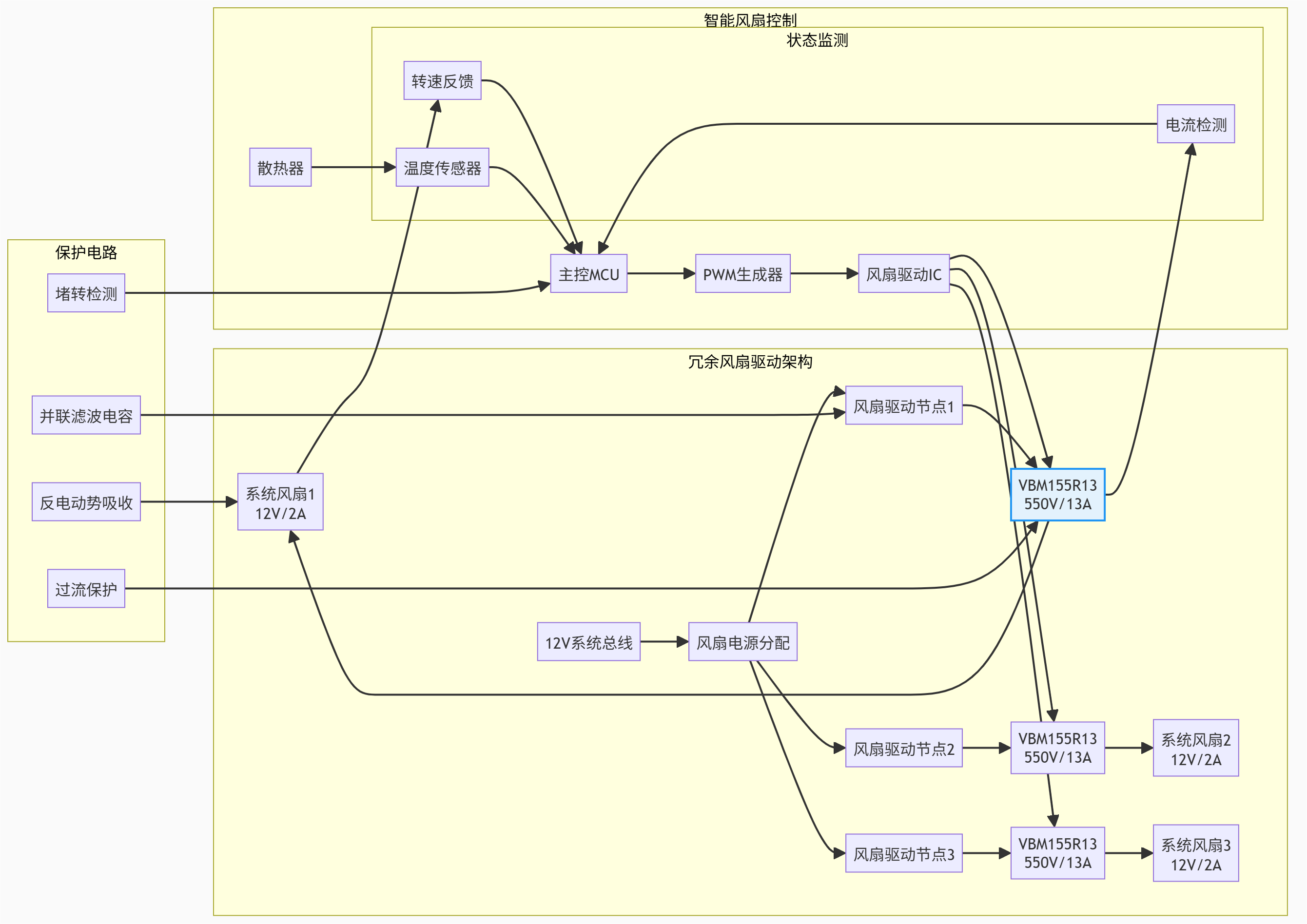

系统散热风扇驱动拓扑详图
（三）场景3：安全隔离与备份电源控制——安全关键器件
用于不同电源域之间的隔离切换或备份电源（如超级电容）的接入控制，要求高侧开关能力及高耐压以实现安全隔离。
推荐型号：VBM2104N（P-MOS，-100V，-50A，TO-220）
- 参数优势：
-100V耐压的P-MOS管，适用于负高压侧或高侧开关场景。极低Rds(on)（10V下33mΩ）确保导通压降极小，-50A大电流能力满足备份电源切换需求。Trench技术提供优异导通特性。
- 适配价值：
实现主备电源之间的无缝切换与电气隔离，保障审计系统在异常掉电时数据不丢失并完成合规日志存储。低导通电阻减少热损耗，提升整体能效。
- 选型注意：
用于高侧开关时需注意驱动电平转换；需为负载回路设计过流与短路保护；大电流路径PCB布线需足够宽并采用厚铜。

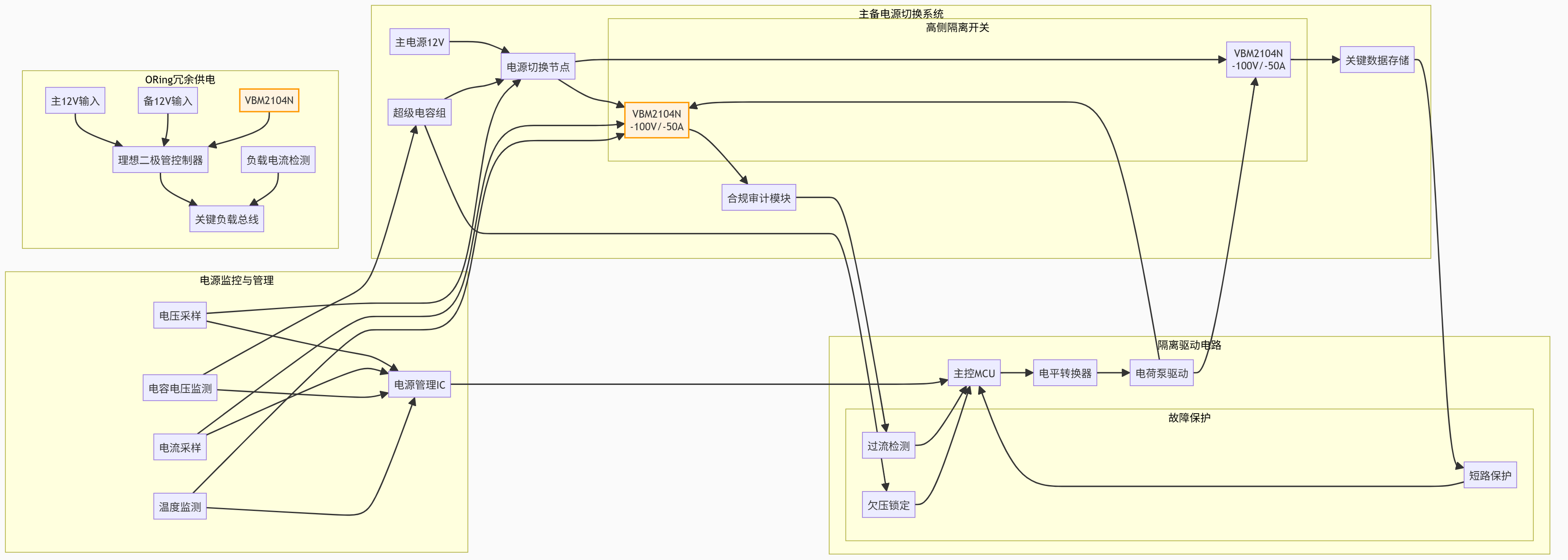

安全隔离与备份电源拓扑详图
三、系统级设计实施要点
（一）驱动电路设计：匹配器件特性
1. VBM17R08SE：
配套专用高压栅极驱动IC（如UCC27524），驱动回路尽可能短以减小寄生电感。
2. VBM155R13：
可由MCU通过简单栅极驱动电路控制，若PWM频率高或并联风扇多，建议使用专用驱动芯片。
3. VBM2104N：
高侧驱动需采用电荷泵或隔离驱动方案；栅极串联电阻以控制开关速度，减少EMI。
（二）热管理设计：分级散热
1. VBM17R08SE与VBM155R13：
均需安装适当尺寸的散热器，依据功耗计算温升。确保在机箱风道内，利用系统强制风冷。
2. VBM2104N：
虽导通损耗低，但大电流下仍需关注温升，建议在TO-220封装上安装小型散热片或利用机壳散热。
（三）EMC与可靠性保障
1. EMC抑制
- VBM17R08SE所在高压开关节点需采用RC吸收或TVS管钳位，减少电压过冲。
- 风扇驱动回路导线应尽量短，必要时在风扇端口并联电容滤波。
- 电源切换回路可加入小磁珠抑制高频噪声。
2. 可靠性防护
- 降额设计：高压MOSFET实际工作电压建议不超过额定值的80%；电流按结温升情况降额使用。
- 过流/短路保护：在VBM2104N的源极回路可加入采样电阻与比较器实现快速关断。
- 浪涌防护：AC输入端及高压DC总线应设置MOV压敏电阻与TVS管，栅极可加TVS进行ESD保护。
四、方案核心价值与优化建议
（一）核心价值
1. 高可靠与高可用：所选器件高耐压、宽温度范围特性，满足数据中心7x24小时不间断运行要求。
2. 能效与热性能平衡：优化导通与开关损耗，降低系统散热压力，助力提升数据中心PUE指标。
3. 安全隔离保障：通过高耐压器件与P-MOS高侧开关设计，实现关键模块间的电气隔离与安全切换。
（二）优化建议
1. 功率适配：如需更高功率的PFC级，可选用电流更大的同类高压MOSFET。
2. 集成度升级：对于多路风扇控制，可考虑集成MOSFET的智能风扇驱动模块。
3. 特殊场景：对于极端可靠性要求的金融或政务审计系统，可选用工业级或车规级后缀的器件。
4. 备份电源专项：超级电容备份电路可搭配VBM2104N与专用电源管理IC，实现更精准的控制与监控。
功率MOSFET选型是服务器与存储合规审计系统电源、散热与安全模块高效、可靠、安全运行的核心。本场景化方案通过精准匹配高压、散热及隔离需求，结合系统级设计，为研发提供全面技术参考。未来可探索SiC器件在高压高频领域的应用，助力打造下一代高密度、高能效的数据中心合规基础设施。
