产品 | 让AI 可穿戴更安全!艾为全新 OVP+OCP 保护芯片全面护航

来源: 艾为官网 2026-03-30 15:43:27

2026年,AI可穿戴设备已从潮流单品进化为全民标配,行业迎来规模化普及新阶段。回望2025年,智能戒指出货量突破400万枚,Oura、Samsung、Ringcon等品牌争相布局;AI智能手表依托健康监测、运动分析等核心能力,全球市场以12%的年复合增长率持续扩张。但功能升级与场景拓宽的背后,设备可靠性与安全隐患成为行业共性痛点,艾为电子针对性推出OVP+OCP保护芯片,为AI可穿戴设备全天候稳定运行筑牢安全屏障。


产品优势

超强端口耐压+输入快速过压保护+输出钳位:

利用特色BCD工艺提供高达32V端口耐压,加上<1us的快速高压保护,叠加输出5.8V钳位保护,面对过压/浪涌等异常事件时,提供提供三重保护。

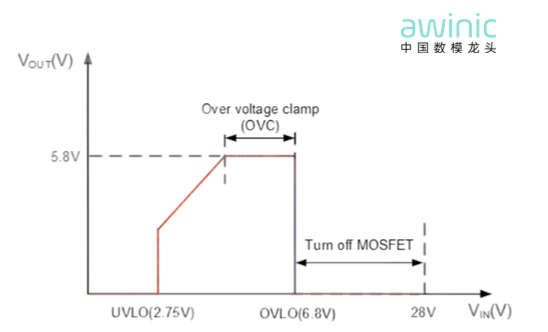

图1 三重保护示意图

低阻抗保证充电可靠性

对比友商,更低导通阻抗,特别针对pogo pin+触点应用场景面对接触不良或氧化造成阻抗有偏大时,配合充电管理新品的DPM功能,也能保证可靠的充电功能; Type-C接口也能减少充电路径IR损耗,提升效率,减少发热对可穿戴产品尤为重要。

表1 产品Ron对比

可靠安全的过流保护

智能戒指、手表等微型设备的充电端口集成度极高,混用非原装充电器、接触不良等情况易引发短路,直接烧毁主板芯片。艾为电子OVP+OCP新品针对性优化电路设计,在遇到瞬间过流事件时,会先尝试关断后重启保证工作可靠性,但是连续超过4次连续过流发生以后,就会直接断电,保证电路安全。

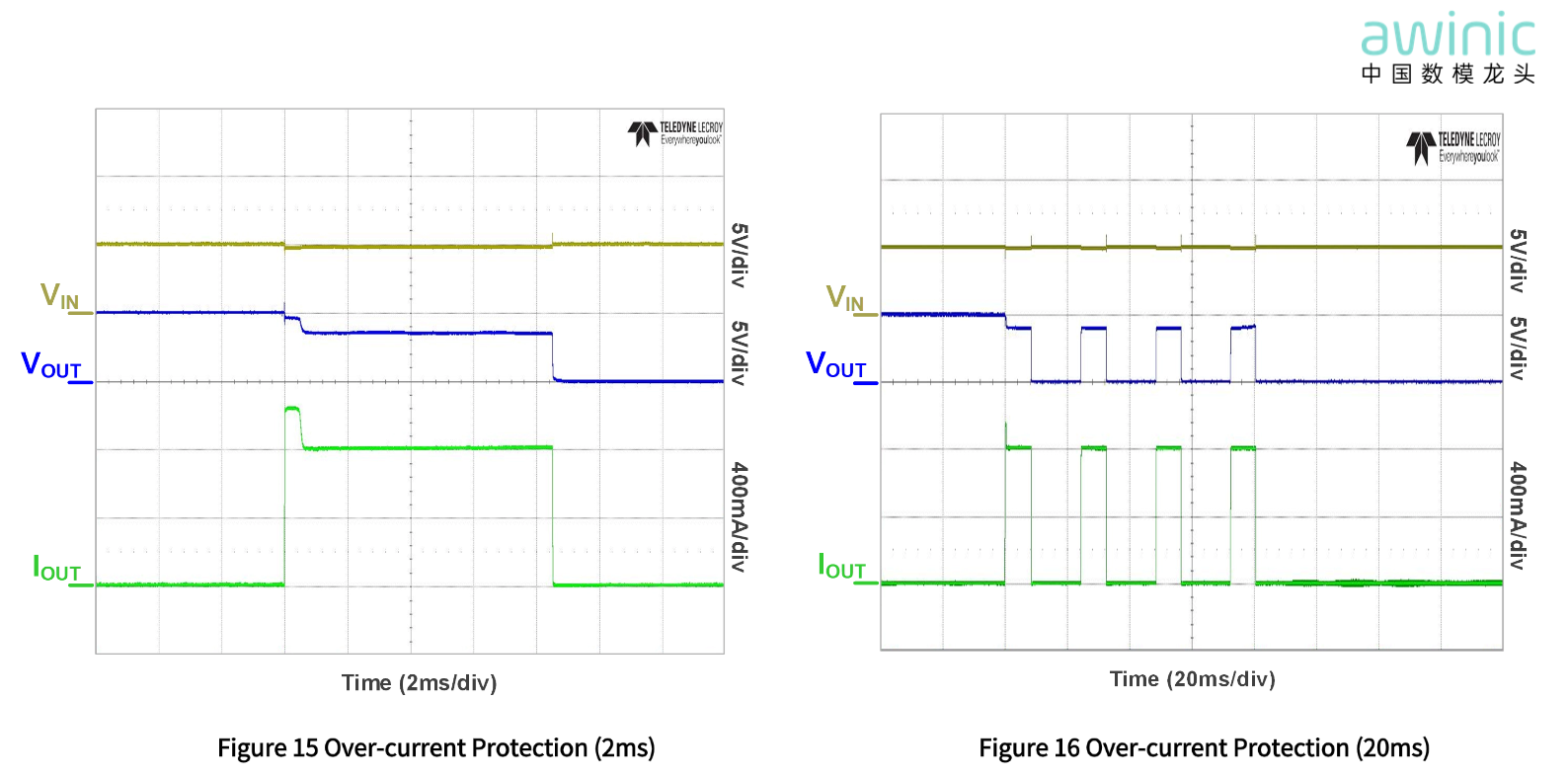

图2 过流保护设计

小型化封装解决系统设计痛点

艾为电子通过封装差异化设计,不仅提供传统性价比高的DFN2*2封装(AW35018DNR),针对xWS耳机/智能戒指等应用,推出FCDFN1*1-4L极小封装产品(AWP35021FDR),但是还能提供1.5A连续过流能力。

表2 封装差异对比

产品介绍

宽输入电压范围3V ~ 6.8V

输入耐压最大28V

集成 105mΩ 低阻抗功率开关

可编程限流范围100mA至1.5A

1.5A限流精度可达10%

6.8V输入过压保护

过压保护响应时间小于1μs

5.8V输出钳位电压



集成过热保护

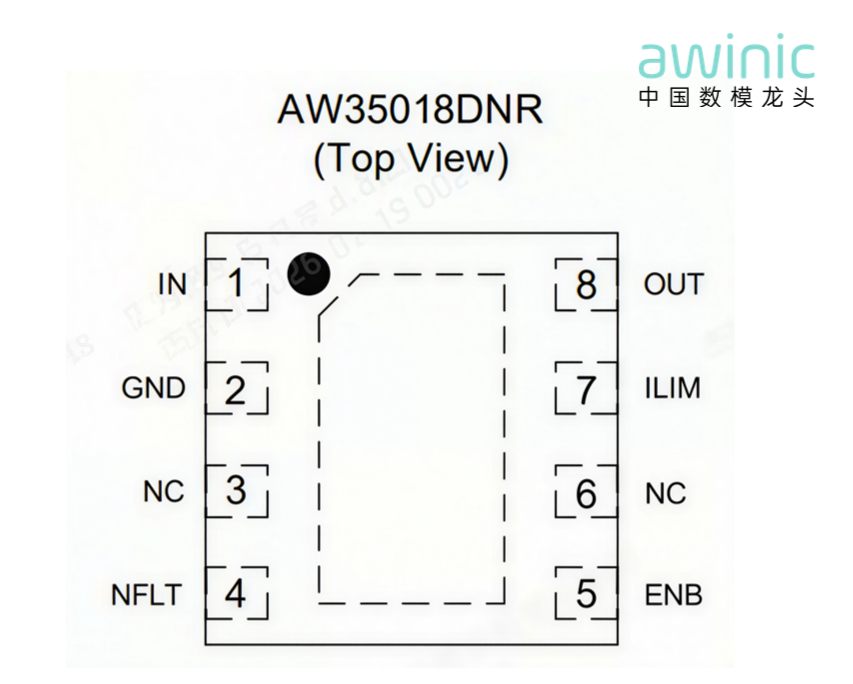

图3  AW35018封装信息

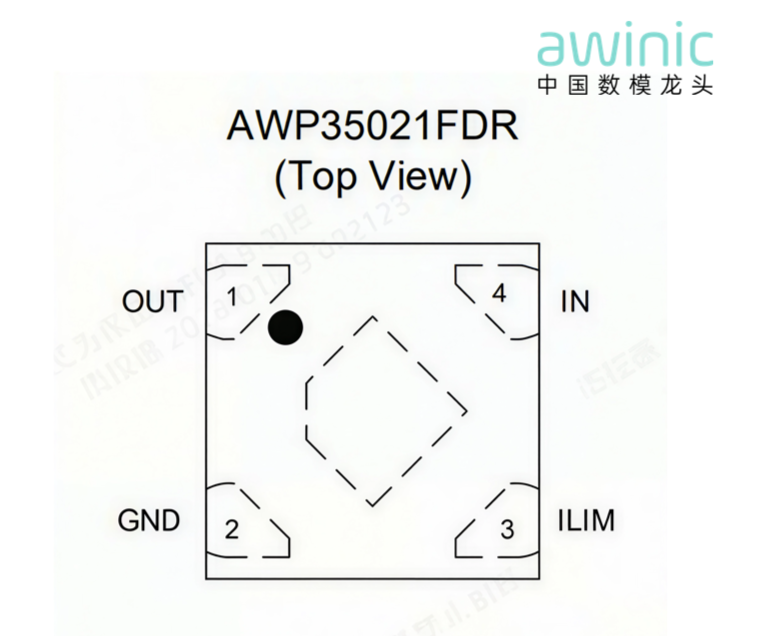

图4 AWP35021封装信息

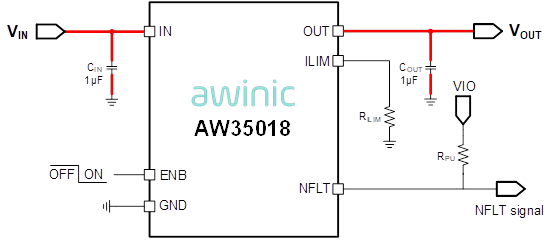

图5  AW35018典型应用框图

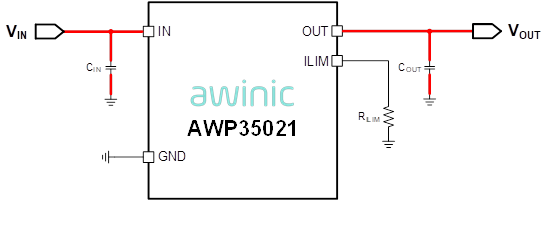

图6 AWP35021典型应用框图

 典型应用场景

充电线材或底座

智能戒指/手环/手表

 xWS耳机

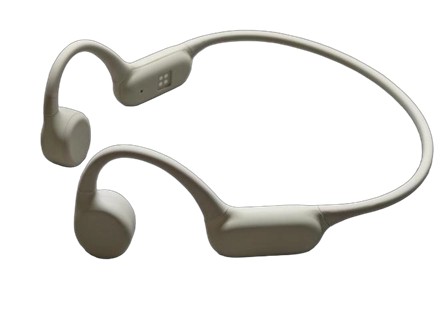

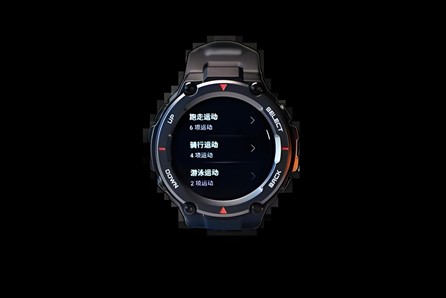

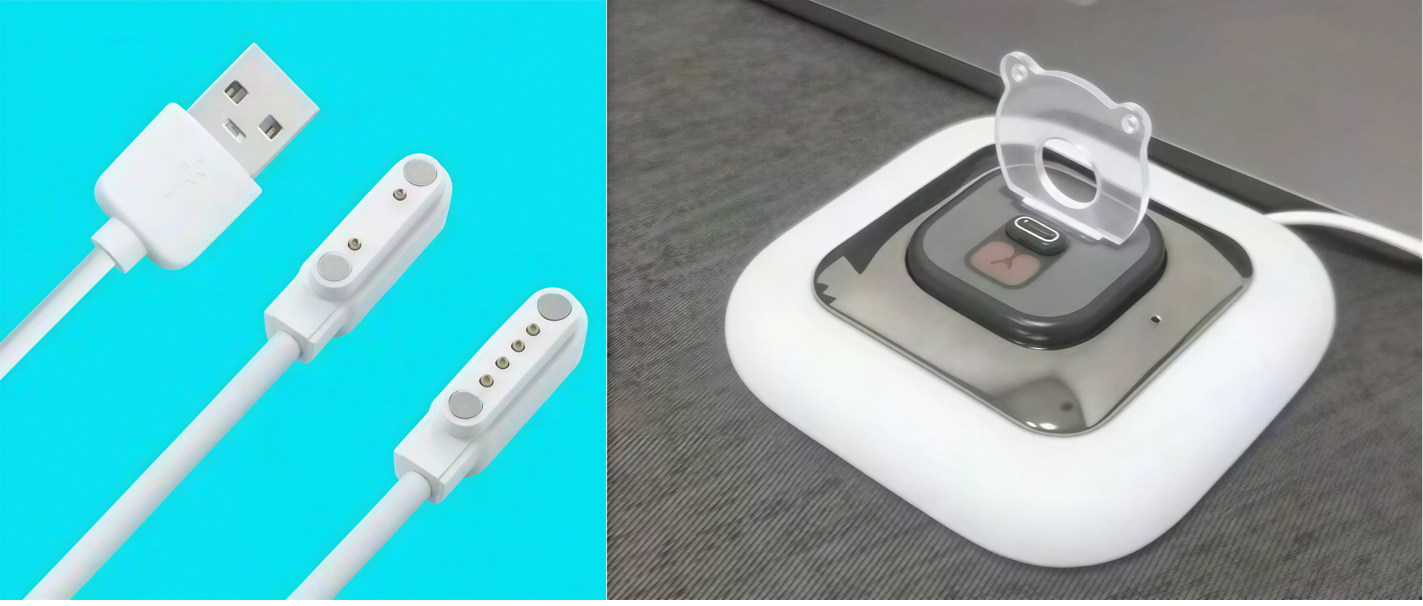

图7 典型应用场景展示

产品选型表

表3 艾为产品选型表
