AiP8M7008是一款8051内核电机控制MCU，内置8KB MTP ROM、256B IRAM、256B XRAM，内部集成 T0/T1/T4/T5、UART、1路OPA、2路CMP和12位ADC。
主要特点
内核：1T 8051，16MHz系统主频
工作电压：2.0V~5.5V
工作模式：普通模式、空闲模式、停止模式
存储器：8KB MTP、256B IRAM、256B XRAM
时钟：内部16MHz高速振荡、内部32kHz低速振荡
中断：5个外部中断源，10个内部中断源，中断优先级软件设置
定时器：2个16位通用定时器T0/1用于定时，1个16位高级定时器T4用于捕获外部输入，1个16位高级定时器T5用于输出PWM
IO：26个多功能双向I/O口，支持独立弱上拉/弱下拉，高电平驱动4挡可选，输出斜率可配置，输入翻转点支持TTL电平
通信接口：1路普通型UART
OPA：1路，运放输出可作为AD的输入通道
CMP：2路，比较器1支持3个正端输入桥接用于反电动势过零点检测，比较器2正端输入内部参考电压可选、负端输入外部可选，支持正/负迟滞配置
12位A/D转换器：支持15个输入外部通道和1个内部通道；基准电压2V/3V/4V/VDD可配置，支持ADC硬件触发
电机控制模块T5：2路（1对）16位PWM输出，PWM支持互补或独立模式，输出极性单独控制；支持边沿对齐模式、中心对齐模式（中心对齐互补模式下支持对称和非对称波形），触发ADC方式可配置
工作温度：-40℃~+105℃

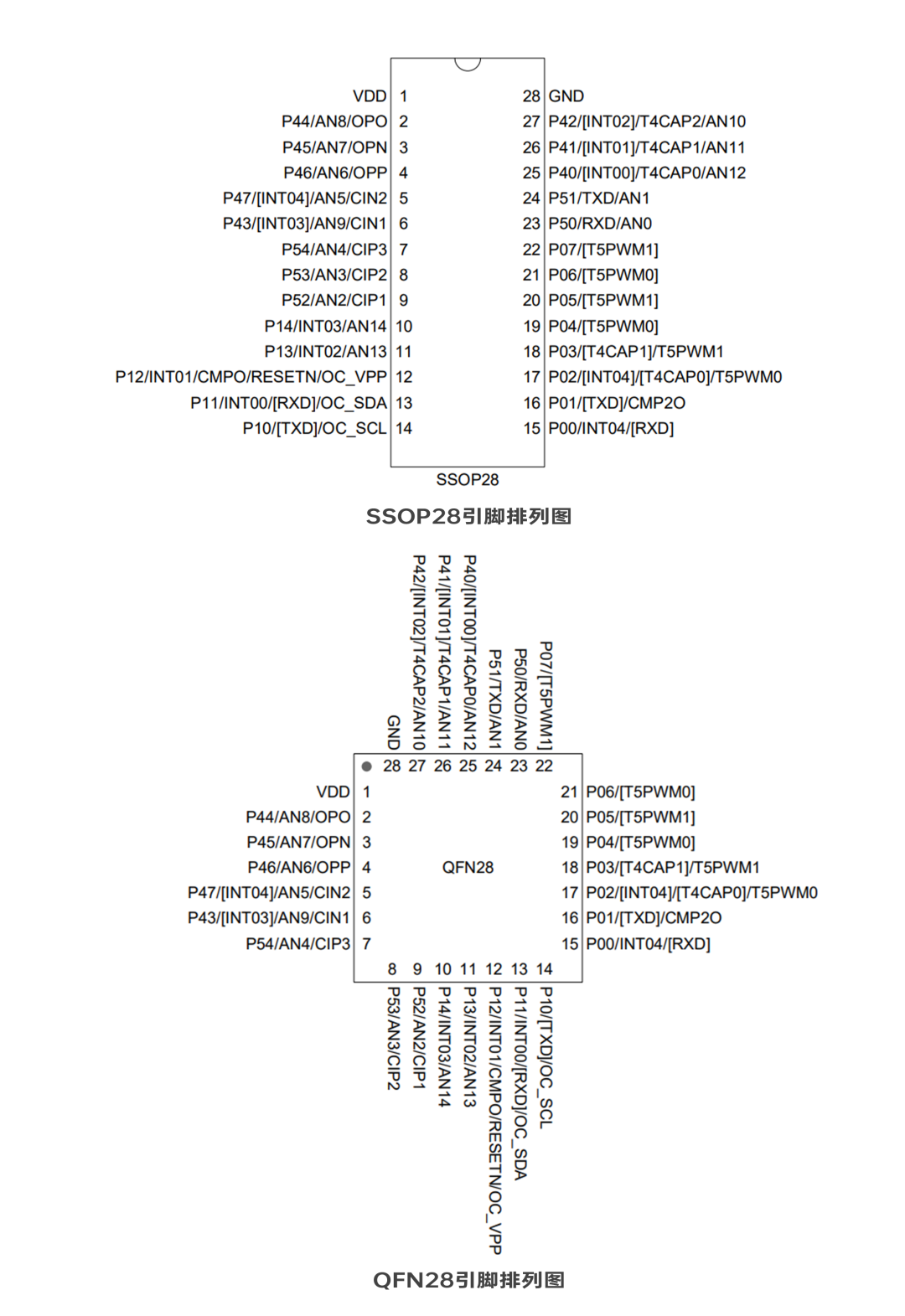

封装类型：SSOP28、QFN28

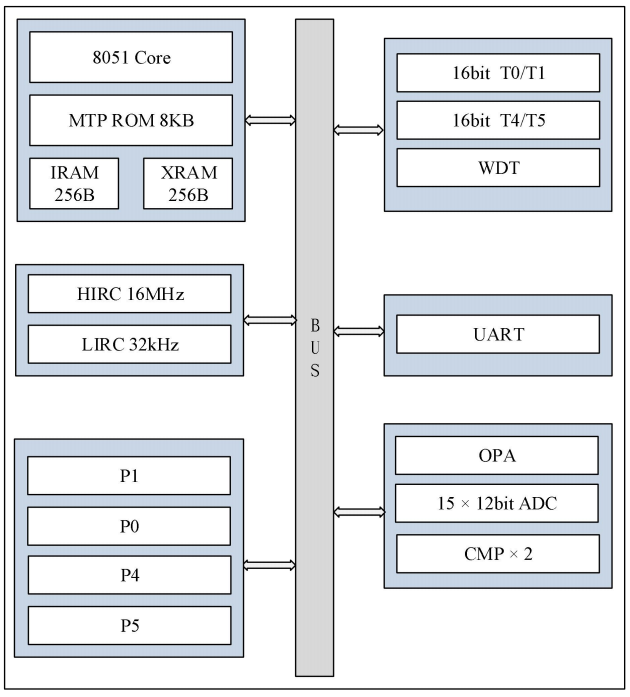

功能框图
产品优势
片内集成了运放与比较器，运放的输出可直接关联至ADC，无需外部连线即可实现闭环控制，降低PCB布板难度，帮助客户优化BOM成本，缩短产品研发周期。
应用领域

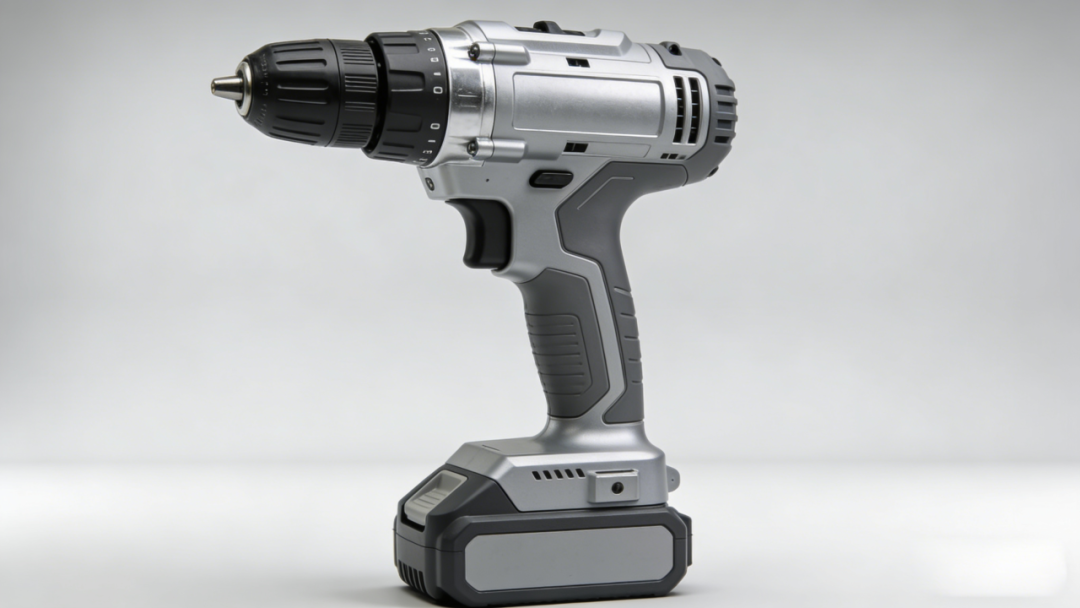

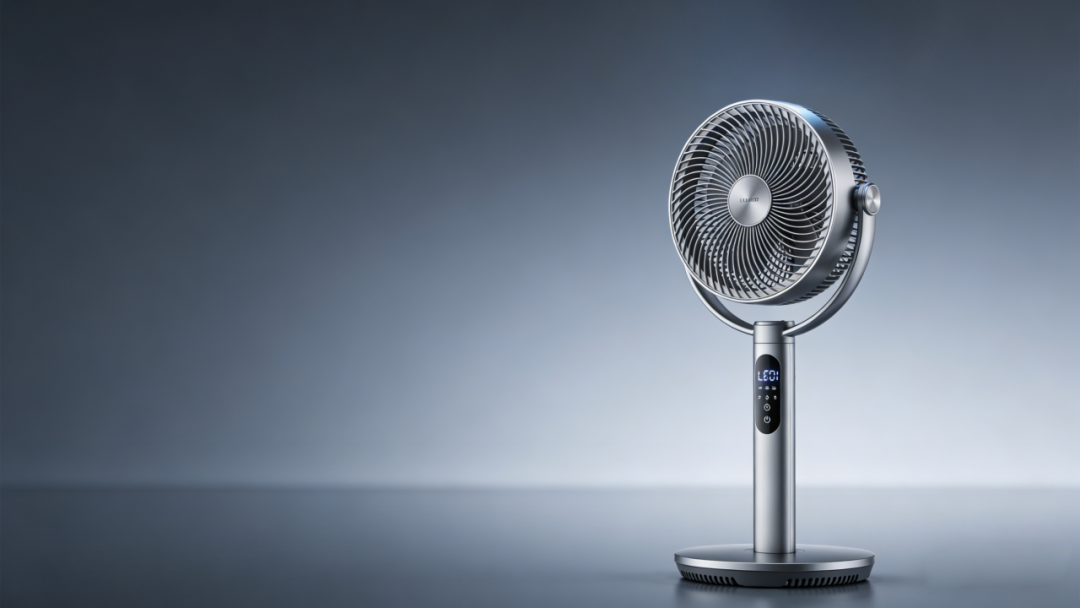

电机驱动与控制：无刷直流电机驱动器、电动工具、护理工具、风扇、有刷电机等。
结语
如需了解更多产品资讯，请联系我司授权代理商或销售工程师。

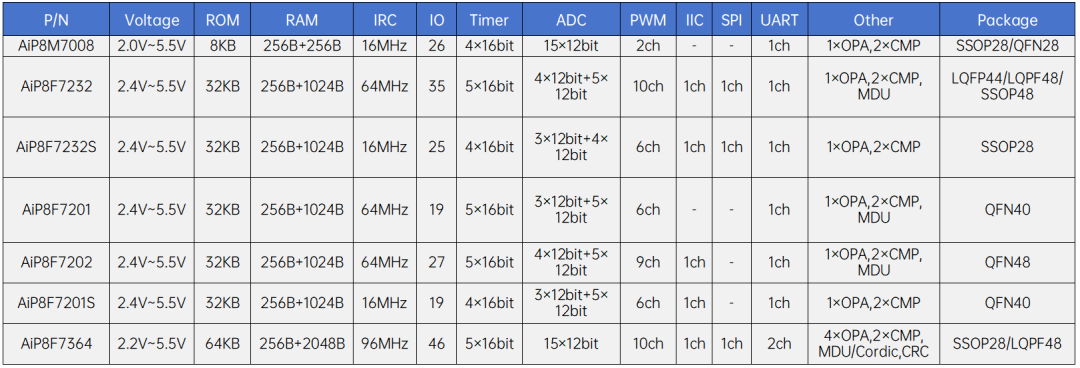

电机系列相关选型表如下：
