在地质勘探机器人朝着更高自主性、更强环境适应性与更长续航不断演进的今天，其内部的功率管理系统已不再是简单的能源分配单元，而是直接决定了机器人越障能力、勘探载荷工作时长与极端环境生存能力的核心。一条设计坚固的功率链路，是机器人实现稳定动力输出、复杂传感器供电与恶劣工况下可靠运行的物理基石。
然而，构建这样一条链路面临着多维度的挑战：如何在有限的电池空间内提升功率密度与整体效率？如何确保功率器件在震动、高低温与粉尘等复杂工况下的长期可靠性？又如何将热管理、瞬态保护与分布式电源控制无缝集成？这些问题的答案，深藏于从关键器件选型到系统级 rugged 设计的每一个工程细节之中。

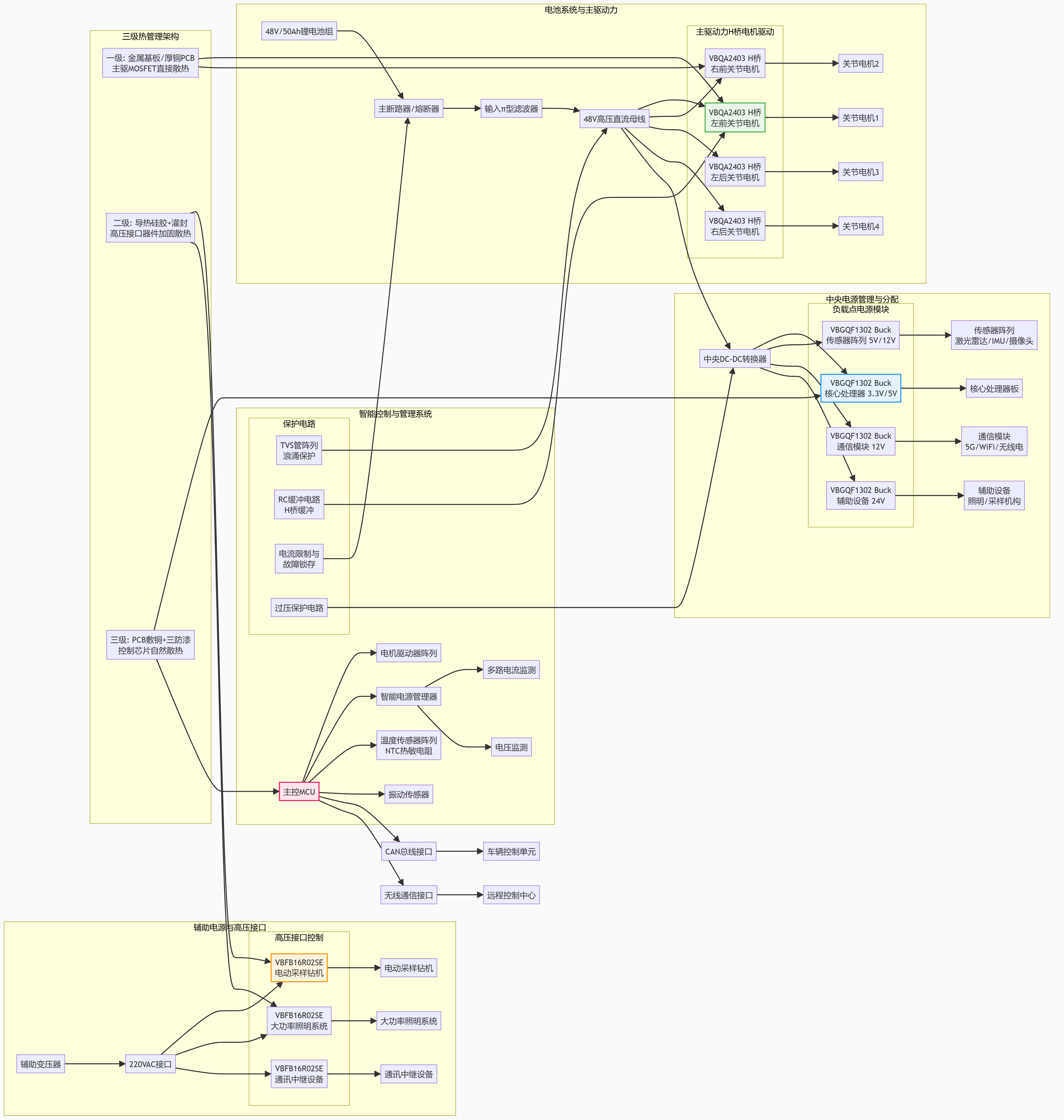

地质勘探机器人功率链路系统总拓扑图
一、核心功率器件选型三维度：电压、电流与拓扑的协同考量
1. 主驱动力电机H桥MOSFET：动力与效率的核心
关键器件为VBQA2403 (-40V/-150A/DFN8(5x6))，其选型需要进行深层技术解析。
在电压应力分析方面，机器人动力系统通常采用24V或48V高压电池包，考虑电机反峰及线缆感性振荡，-40V的耐压为24V系统提供了充足裕量。
其极低的 Rds(on)（3mΩ @10V） 是提升效率的关键：以单臂持续电流50A计算，传统方案（10mΩ）导通损耗为 50² × 0.01 = 25W，而本方案损耗仅为 50² × 0.003 = 7.5W，单臂效率提升显著，直接延长机器人野外作业时间。
在封装与可靠性优化上，DFN8(5x6)封装具有极低寄生电感，有利于抑制开关振铃，降低电压过冲风险。
其底部大面积散热焊盘与PCB直接连接，通过内部过孔将热量快速传导至底层大面积敷铜或金属基板，非常适合空间受限且需要高散热的关节驱动模块。SGT（Shielded Gate Trench）技术确保了在频繁启停和PWM调制下的稳定性和低开关损耗。

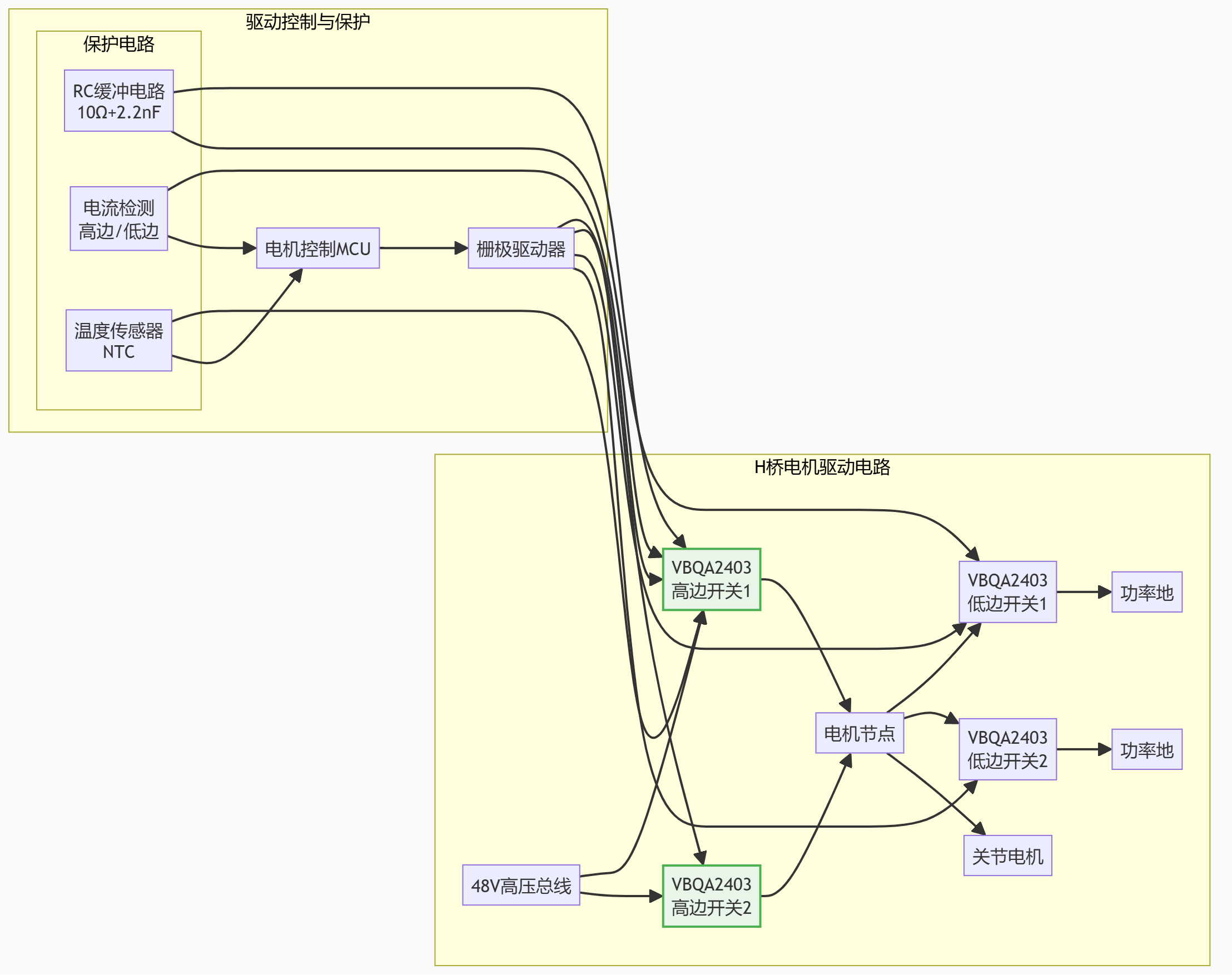

主驱动力H桥电机驱动拓扑详图
2. 中央电源升降压/电池管理MOSFET：能源枢纽与守护者
关键器件选用VBGQF1302 (30V/70A/DFN8(3x3))，其系统级影响可进行量化分析。
在分布式电源架构中，该器件可用于核心板、传感器模组的负载点（PoL）同步整流Buck或电池路径管理。其 1.8mΩ @10V 的超低内阻，使得在20A典型电流下导通损耗低至 20² × 0.0018 = 0.72W，无需额外散热片，极大简化了紧凑型电源模块设计。
在动态响应与智能管理上，低栅极电荷（结合SGT技术）允许高频开关（500kHz-1MHz），从而减小电感电容体积，提升功率密度。结合MCU，可实现精准的负载电流监测与动态功率分配，例如在爬坡时优先保障驱动电机供电，在平稳移动时为激光雷达与通讯模块提供充沛能量。其小尺寸为在核心板进行多路电源布板提供了可能。

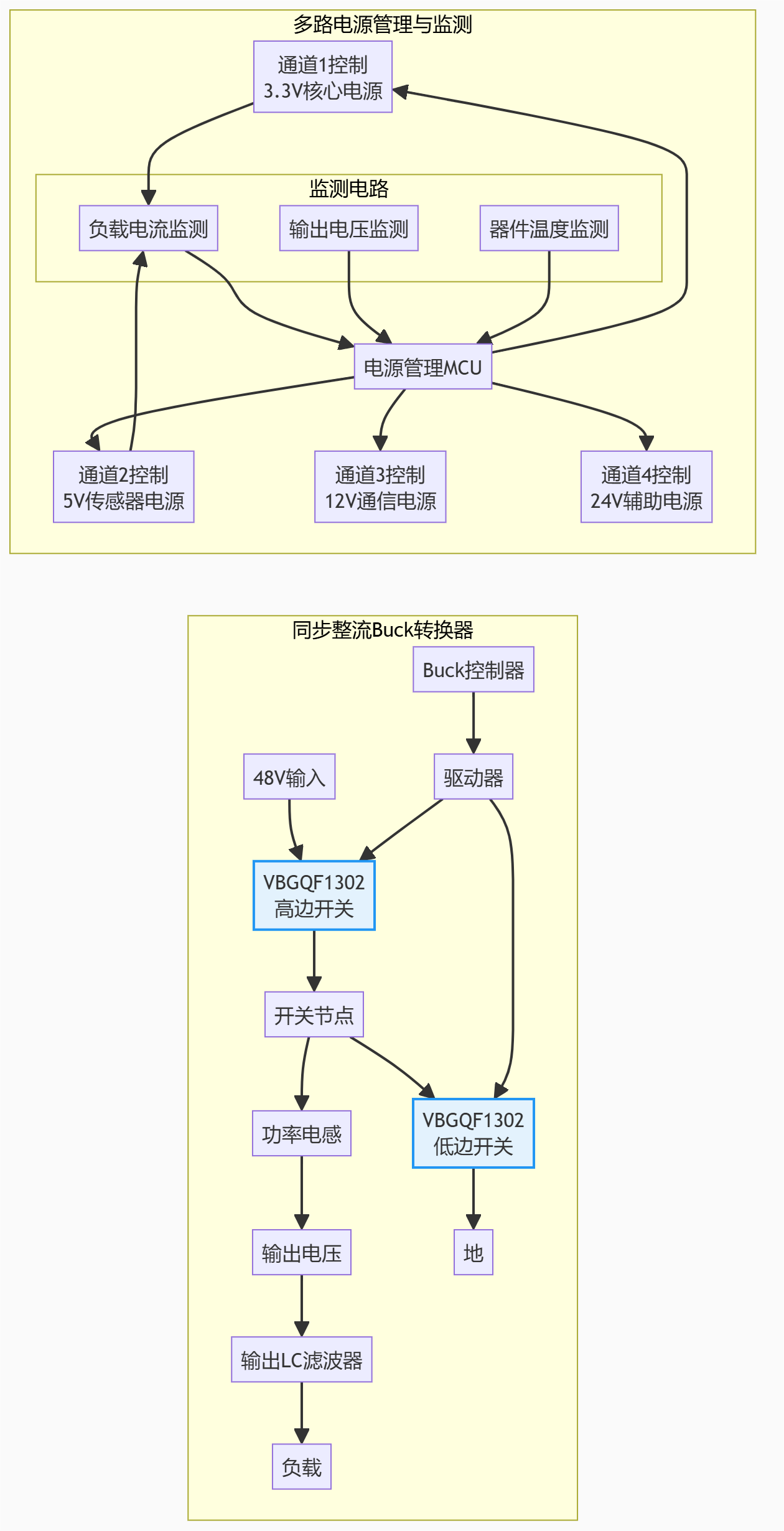

中央电源管理拓扑详图
3. 辅助电源与高压接口MOSFET：适应性与隔离的关键
关键器件是VBFB16R02SE (600V/2A/TO251)，它能够应对勘探机器人可能遇到的特殊高压场景。
例如，为搭载的电动采样钻机提供高压（如220VAC）接口控制，或用于高边开关隔离控制大功率照明、通讯中继等设备。其600V耐压足以应对整流后的高压直流母线。
在可靠性与成本平衡上，TO251封装提供了良好的散热能力和便于手工焊接或维修的便利性，适合用于非核心但要求高可靠性的辅助功能回路。
1700mΩ的导通电阻对于2A以内的开关电流完全可接受，其SJ_Deep-Trench技术确保了高压下的低导通损耗和稳健性。

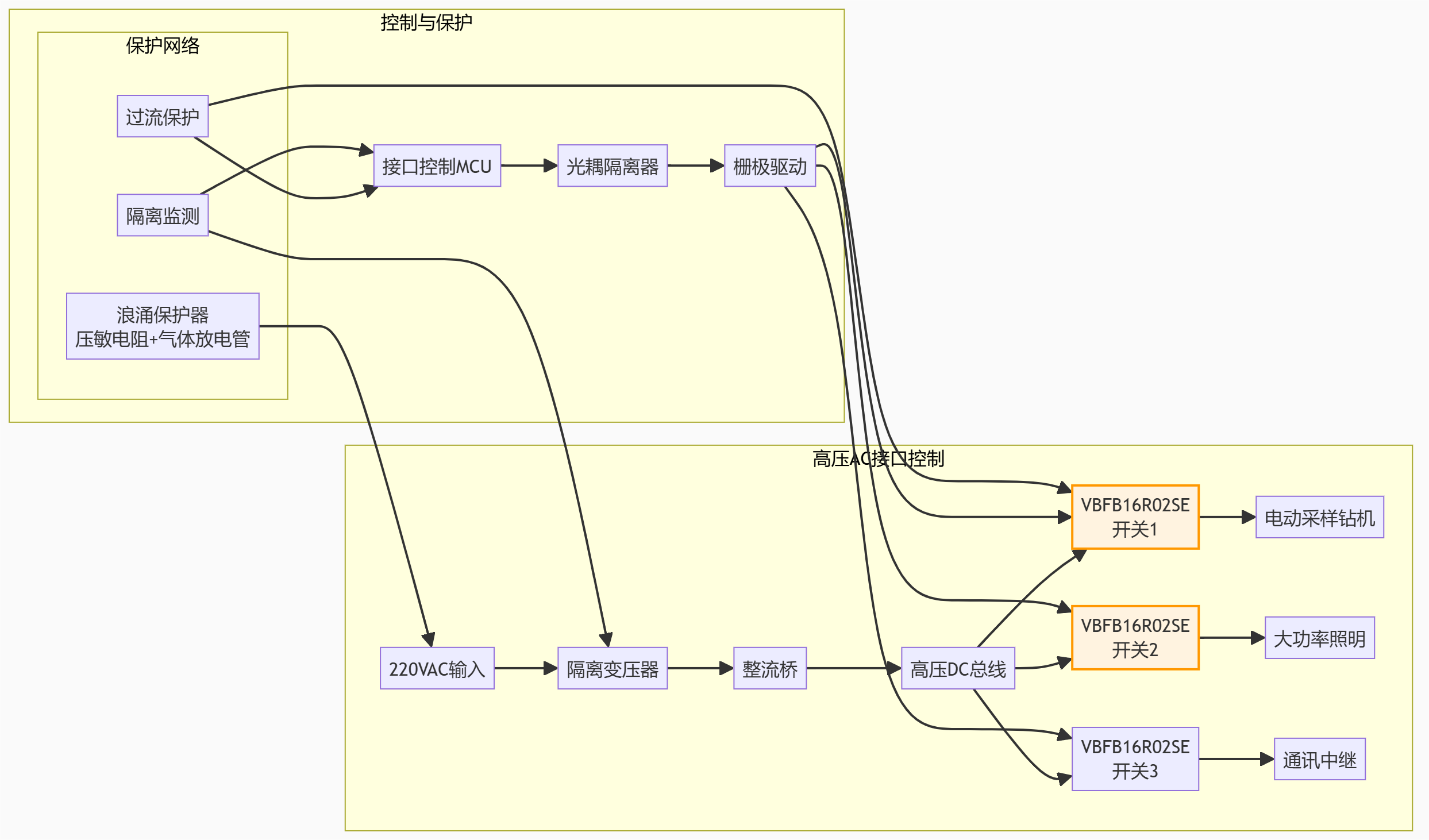

辅助电源与高压接口拓扑详图
二、系统集成工程化实现
1. 多层级热管理与坚固性设计
我们设计了一个三级热管理与加固系统。
一级主动/传导散热针对VBQA2403这类主驱MOSFET，采用金属基板（IMS）或厚铜PCB直接与机器人关节金属结构连接，利用机体作为散热器。
二级被动加固散热面向VBFB16R02SE等高压接口器件，通过导热硅胶固定在内部骨架或散热片上，并采用灌封胶增强抗震防潮能力。
三级自然散热与三防处理则用于VBGQF1302等核心板电源器件，依靠PCB敷铜散热，并对整个电源板进行喷涂三防漆处理，防尘防潮。
具体实施方法包括：
主驱功率板采用2oz铜厚及以上，并在MOSFET下方布置密集散热过孔阵列；所有连接器选用防水型号，功率路径线缆加以铠装或套管保护；关键模块增加减震橡胶垫。
2. 电磁兼容性与抗干扰设计
对于动力系统产生的传导与辐射干扰，在电池输入端部署大电流π型滤波器；每个电机驱动H桥的电源引脚就近并联高频陶瓷电容（如10uF+100nF组合）以吸收高频噪声。电机驱动线采用屏蔽双绞线，屏蔽层单点接地。
针对敏感传感器供电（如激光雷达、高精度ADC），采用VBGQF1302构建的独立DC-DC电源进行隔离供电，并在输出端增加二级LC滤波。数字地与功率地通过磁珠或0Ω电阻在单点连接，避免噪声串扰。
3. 可靠性增强与故障保护设计
电气应力保护通过多层次设计来实现。
电机驱动端每桥臂采用RC缓冲电路（如10Ω + 2.2nF）吸收电压尖峰；
电池输入端设置TVS管和熔断器，应对负载突卸和短路；
高压接口电路设置压敏电阻和气体放电管进行浪涌防护。
故障诊断机制涵盖多个方面：
所有功率路径进行高边或低边电流采样，实现过流及堵转保护；关键节点布置NTC热敏电阻，监控MOSFET附近环境温度；通过监测VBGQF1302所在电源路的输出稳定性，可间接判断后端负载（传感器）是否异常。
三、性能验证与测试方案
1. 关键测试项目及标准
为确保设计满足地质勘探严苛要求，需要执行一系列关键测试。
系统效率与续航测试在模拟爬坡、越障等典型工况循环下进行，记录电池消耗，评估是否满足最低续航指标。
高低温循环测试在-20℃至+60℃环境箱中，进行72小时以上带电循环工作，要求所有功能正常。
振动与冲击测试依据车载或工业设备标准进行，检查焊点、器件是否松动，性能是否劣化。
防护等级（IP）与防尘测试验证关键电源模块的密封性。
异常工况测试模拟电机堵转、输出短路、电源反接等，验证保护电路响应速度与有效性。
2. 设计验证实例
以一款中型履带式勘探机器人动力/电源模块测试数据为例（电池系统：48V/50Ah，环境温度：25℃），结果显示：
整机动力系统平均效率（从电池到电机轴）在复杂地形循环中达到92%；
核心传感器电源链效率（从电池到3.3V/5V）高于95%。
关键点温升方面，主驱MOSFET（VBQA2403）壳体温升在持续爬坡工况下≤45℃，
核心板电源MOSFET（VBGQF1302）温升≤30℃。可靠性方面，通过连续200小时混合工况（振动+温变）测试，功率链路零故障。
四、方案拓展
1. 不同机器人平台与任务的方案调整
针对不同等级的产品，方案需要相应调整。
小型侦察机器人（功率<500W）可全部采用DFN等贴片器件（如VBGQF1302），高度集成，依赖机体散热。
中型综合勘探机器人（功率500W-3kW）采用本文所述的核心方案，主驱使用多颗VBQA2403并联，电源管理分级细化。
大型重型平台（功率>5kW）主驱可考虑使用TO247封装的VBGPB1252N (250V/100A) 或并联方案，并引入水冷或强制风冷系统。
2. 前沿技术融合
智能能源管理（IEM）是未来的发展方向之一，通过AI算法学习任务与地形功耗模型，动态预分配电池能量，并在安全前提下对电池进行峰值功率“透支”，以应对突发越障需求。
宽禁带半导体应用可规划为两个阶段：
第一阶段是当前主流的优化Si MOS方案（如本文）；
第二阶段在高效DC-DC或高端驱动中引入GaN器件，进一步提升开关频率，减小无源元件体积和重量，直接提升机器人功率重量比。
状态监测与预测性维护通过实时监测MOSFET导通电阻微变、结温波动趋势，结合振动传感器数据，提前预警动力链潜在故障，极大提升野外任务的成功率与设备安全性。
地质勘探机器人的功率链路设计是一个在极端约束下寻求最优解的系统工程，需要在功率密度、整体效率、环境坚固性、热管理和成本之间取得精密平衡。
本文提出的分级优化方案——主驱级追求极低损耗与高功率密度、核心电源级注重高效与智能分配、高压接口级保证适应性与隔离安全——为不同层次、不同任务的勘探机器人开发提供了清晰的实施路径。
随着自动驾驶技术与边缘AI计算的深度融合，未来的机器人功率管理将朝着更加自适应、可预测和容错的方向发展。建议工程师在采纳本方案基础框架的同时，务必进行充分的环境应力筛选（ESS）测试，并为关键功率路径预留诊断接口，为机器人的长期可靠运行与远程健康管理做好充分准备。
最终，卓越的功率设计是隐形的，它不直接呈现给操作者，却通过更长的野外续航、更强劲的越障能力、更稳定的传感器数据与更低的故障率，为地质勘探任务提供持久而可靠的价值体验。这正是工程智慧在征服严酷环境中的真正价值所在。
