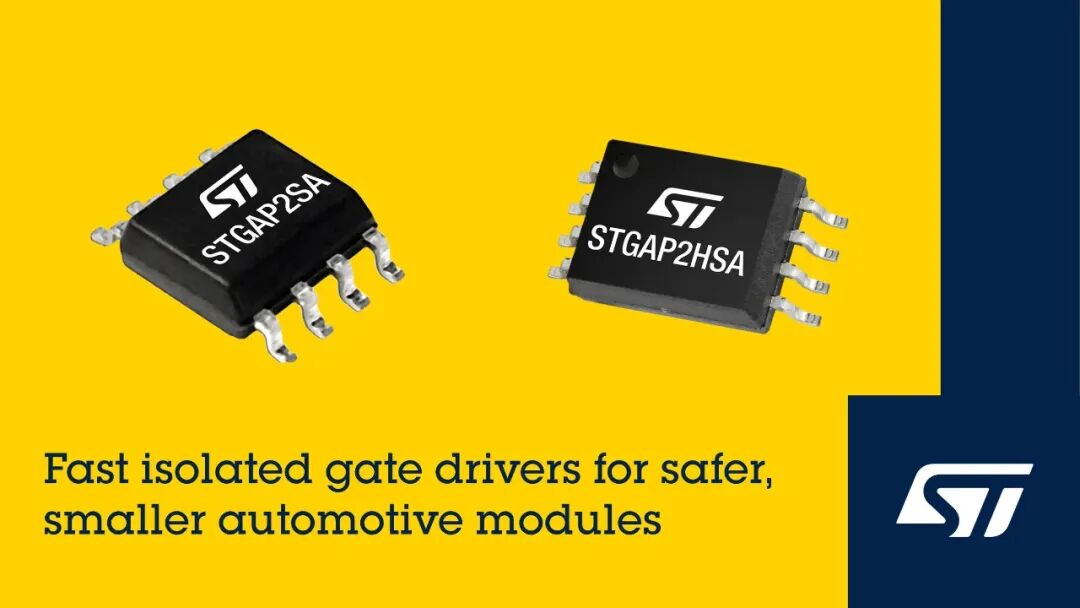

意法半导体的STGAP2SA和STGAP2HSA车规级电隔离栅极驱动器的输出电流4A，响应时间仅60ns，两个驱动器之间高度匹配，支持高开关频率，从而提升功率密度与能效。
该系列驱动器适配直流电压轨高达1200V的IGBT和硅基MOSFET功率开关管，驱动电压最高可支持到26V，且可支持负压关断。灌/拉电流能力为4A。作为STGAP系列工业级与车规级电隔离栅极驱动器的新成员，这两款获得AEC Q100认证的产品适用于传统油车、混动汽车和纯电动汽车的DC/DC转换器、水泵、风扇、加热器、电动压缩机及车载充电机（OBC）。其他应用还涵盖壁挂式和立式直流充电系统，以及工业逆变器和电机驱动装置。
两款驱动器内部集成丰富的安全保护功能，能够简化产品设计，提升可靠性。这些安全功能包括欠压锁定关断（UVLO）、上电和下电期间的输出安全状态控制；防止误导通的米勒钳位电路；过温度保护/自动恢复功能防止器件超出安全工作温度范围。此外，当低压侧通信异常时，芯片内置自检看门狗确保输出安全；还有一个省电待机模式，将PWM输入同时拉高即可进入省电模式。
两款器件都满足UL 1577标准的隔离电压要求。STGAP2SA采用标准SO-8封装，瞬态隔离电压和浪涌隔离电压（VIOTM、VIOSM）为4800V。STGAP2HSA符合IEC 60747-17标准的基本绝缘要求，浪涌隔离电压（VIOSM）达到6000V，采用宽体SO-8W 封装，爬电距离与电气间隙均为 8mm。
两款器件均配有演示板，方便快速开发。其中EVALSTGAP2SAC搭载STGAP2SA芯片，而EVALSTGAP2HSAC搭载STGAP2HSA芯片，适合对隔离性能要求更高的设计。
