在EV充电、蓄电系统等领域中，高电压化设计需求强劲：
| DC1000V | 整合光伏发电的蓄电系统直流电路常见设计要求。 |
| DC1500V | 当前EV充电桩的较大电压设计标准。 |
然而传统的高电压继电器，虽性能强劲，却“身宽体胖”，挤占基板空间，与设备小型化、集成化的设计趋势相左。
本期，欧姆龙器件与模块解决方案给出解决方案——兼顾高电压适配与小型化的预充电专用功率继电器G9KJ（新品）
预充电专用功率继电器G9KJ
G9KJ型是一款印刷基板用继电器，可适配高电压，实现小型轻量化，并兼顾低功耗与高安全性能。
空间做减法
相较传统的螺丝固定式继电器，实现了尺寸大幅缩小和轻量化。
体积小巧
尺寸仅为37.2×17.0×25.5mm，重量约16g。线圈与触点间空间距离 ≥14mm、沿面距离 ≥25mm。
设计精巧
采用PCB端子设计，省去了继电器螺丝固定，大幅减少了布线工时和布线空间。

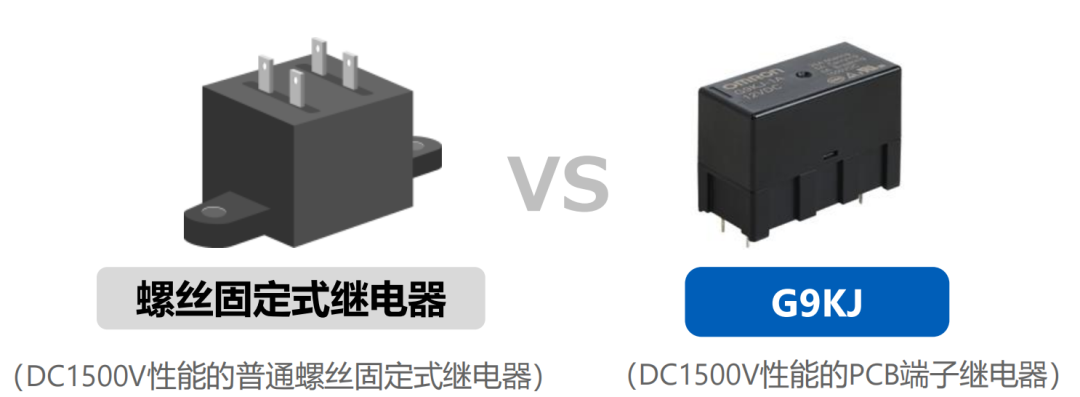

普通螺丝固定式继电器与G9KJ型的性能比较
螺丝固定式继电器 （DC1500V性能的普通螺丝固定式继电器） |
G9KJ | ||
安装 面积 |
3100mm² | 600mm² |
|
| 体积 | 143520mm³ | 16126mm³ |
|
| 重量 | 约160g | 约16g |
|
*截止2025年7月本公司调查结果
应用做加法
针对DC1000V～1500V高电压的蓄电系统、EV快速充电桩、光伏逆变器以及V2H预充电电路等高电压预充场景优化。
应用场景
随着电压标准向DC800V乃至DC1500V范围过渡，G9KJ可帮助实现较安全的充电环境。
G9KJ可帮助在高电压的环境中，实现较高的能源转换效率。
不止于小，更为高电压设备而生
选择G9KJ
助您在高压化的发展浪潮中抢占先机
共同推进绿色、智能、可持续的能源未来！
