01简介
AiP8342是中微爱芯推出的一款16bit、15MSPS、单电源、单通道的完整高速模数转换器。主要用于CCD成像应用设计。
AiP8342的单通道架构专为三线性彩色CCD阵列的输出采样和处理而设计。该通道包含输入钳位电路、相关双采样器（CDS）、偏移DAC、可编程增益放大器（PGA）以及高性能16位ADC。CDS放大器可禁用以适配无需CDS的接触式图像传感器（CIS）和CMOS有源像素传感器。16位数字输出以4位宽的多路复用格式提供。通过4线串行接口编程内部寄存器，可调整增益、偏移和工作模式。
02产品优势
简化开发流程，设计灵活性高：AiP8342内部集成了可编程增益放大器，可编程偏移与可编程基准电压。这种编程灵活性使它可轻松适配不同成像系统的信号调理。
高速传输保障，低功耗优化设计：AiP8342功耗仅为116mW（3.3V电源），但最高支持15MSPS速率，实现了低功耗与高速完美兼容。
多种采样模式，灵活时钟控制：AiP8342共有四种工作模式MODE1-MODE4，可满足多种输入采样要求，适配更多的应用场景。
紧凑型小封装，节省PCB空间：AiP8342采用SSOP20封装，可节省PCB空间，适合紧凑型设备设计。
03主要特点
- 16位15MSPS ADC
- 8位可编程增益
- 相关双采样模式（CDS）
- ±315mV可编程偏移
- 内部可编程基准电压
- 可编程4线串行接口
- 3.3V单电源供电
- 低功耗设计：116mW
- 封装形式：SSOP20

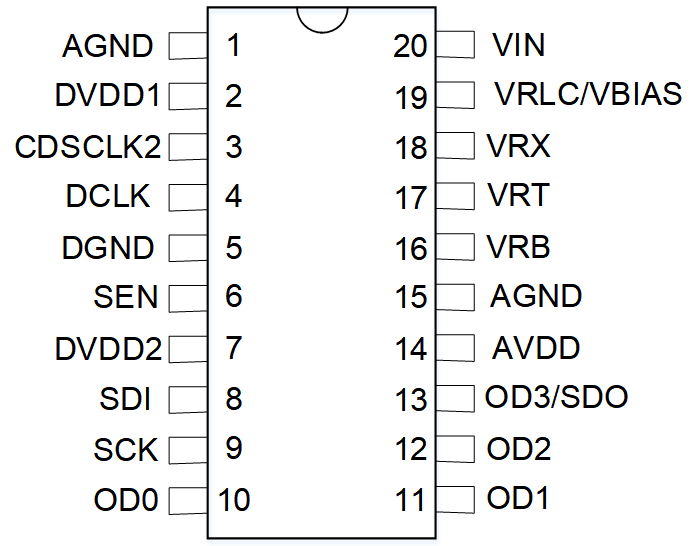

04引脚排列图

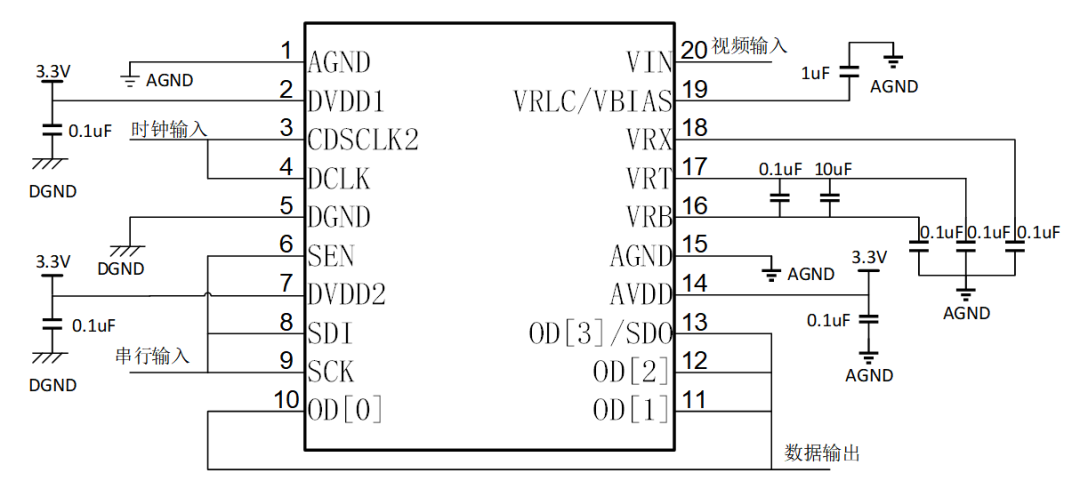

05典型应用图

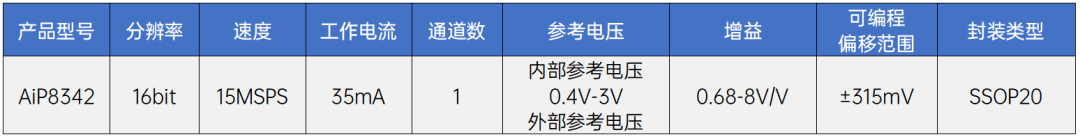

06关键参数

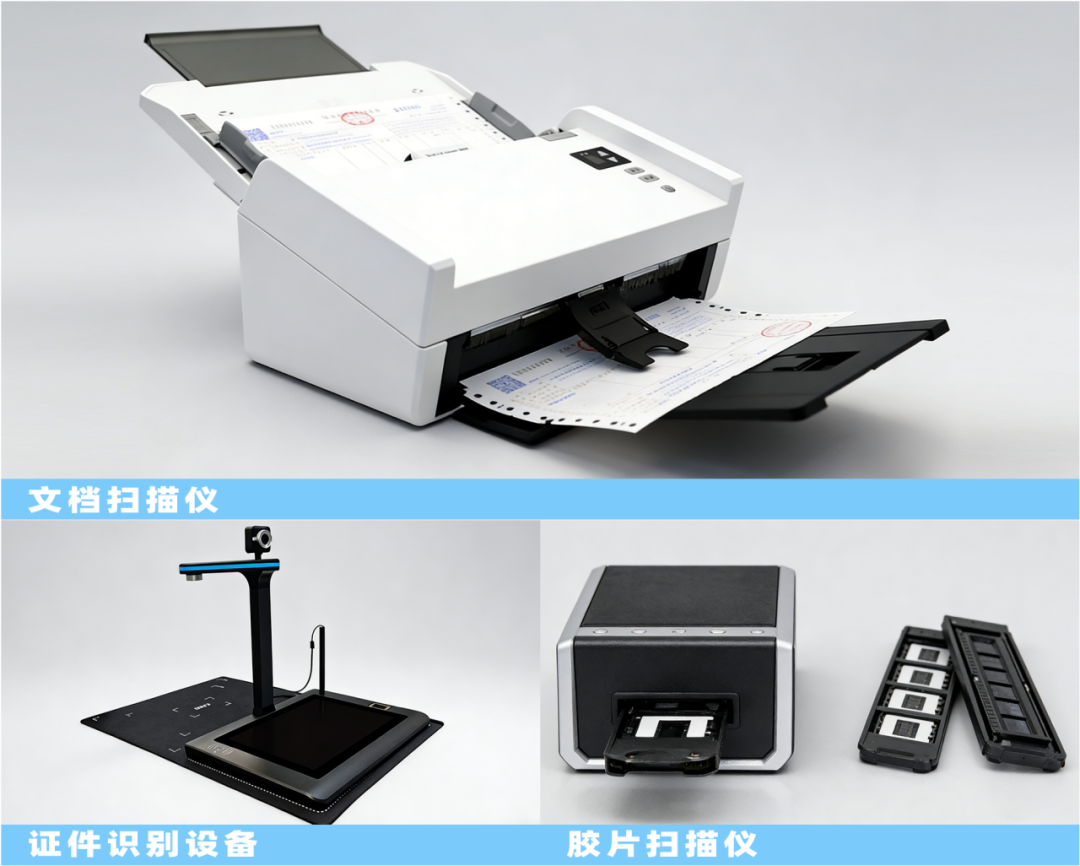

07应用领域
08结语
中微爱芯还提供16bit 6通道120MSPS带信号预处理的高速模数转换器AiP8348/AiP8348B供客户选择。如需了解更多产品信息或获取技术支持，欢迎与我们联系。
