日清纺微电子发布一系列用于微波无线电力传输（以下简称WPT）的“NT9000/NT9001/NT9002/NT9003”二极管，并宣告上市。
近年来，通过微波实现能量传递的无线电力传输（WPT）技术作为下一代供电基础设施在国内外备受关注。随着数字化转型（DX）的推进和物联网（IoT）设备的普及，对众多小型电子设备持续供电的需求日益增长。特别是在工厂、社会基础设施、物流、农业、医疗等领域，向布线或电池交换困难的地区供电成为了一大难题。在法律体系方面，国内外都在积极推进微波方式WPT的频率规划和放宽规制，以期加速推动微波WPT技术从实证研究向社会实际应用的转移。
微波方式WPT的实用化面临的最大课题是将接收到的微波转换为直流功率时的转换效率。特别是在物联网应用中，即使在低功率环境下也需要高转换效率。
NT9000/NT9001/NT9002/NT9003系列二极管用于微波方式无线电力传输（WPT），采用本公司独有的GaAs晶圆工艺技术，兼具低正向电压和高直流耐压的特点。该系列产品可实现宽动态范围运作和高效整流电路，从而为采用WPT技术的电力接收设备（例如在布线或电池交换困难环境中设置的工厂自动化领域或大楼管理用途的物联网设备）提供稳定的供电解决方案。
此外，NT9000/NT9001 非常适合 1W 级的整流电路，而 NT9002/NT9003 非常适合 1mW 级的整流电路，可以满足各种不同用途和功率条件的使用需求。
该系列产品是作为在现场能够实现稳定地WPT供电的前提技术，可实现不依赖于布线或更换电池即可持续运行，有助于解决各个领域的社会问题。
主要特点如下
- 频段:920 MHz, 2.4 GHz, 5.7 GHz
- 高反向电压※1:20 V
- 低正向电压:0.1 V typ.
- 低反向漏电流:10 μA／20 μA typ.（NT9000／NT9001）
0.5 μA／1 μA typ.（NT9002／NT9003） - 低等效串联电阻:4 Ω／2 Ω typ.（NT9000／NT9001）
110 Ω／55 Ω typ.（NT9002／NT9003） - 低等效电容:0.2 pF／0.4 pF typ.（NT9000／NT9001）
0.025 pF／0.03 pF typ.（NT9002／NT9003)
※1: 绝对最大额定值
产品特点
1. 低正向电压和高直流耐压

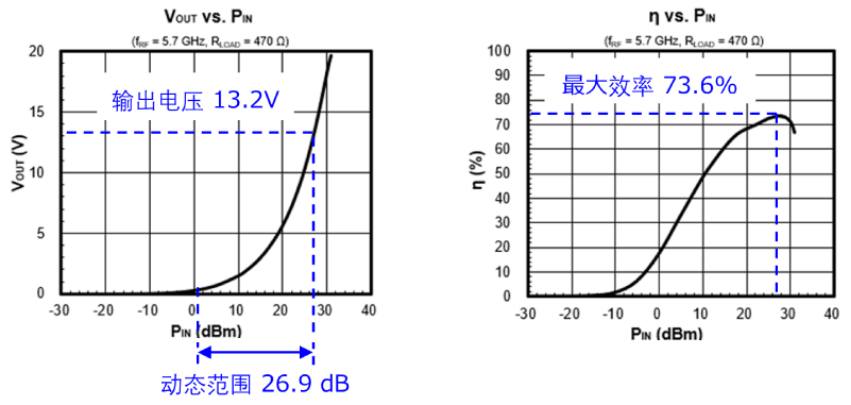

该产品的低正向电压为0.1V，即使输入功率小，也能在整流电路中实现高效地直流转换。此外，即使输入功率增大、输出电压升高，其高直流耐压性能也能够防止元件被破坏和抑制漏电流增大，从而实现稳定地整流工作。根据这些特性，使用本产品的整流电路能够在很宽的输入功率范围内实现高效地直流电压转换。

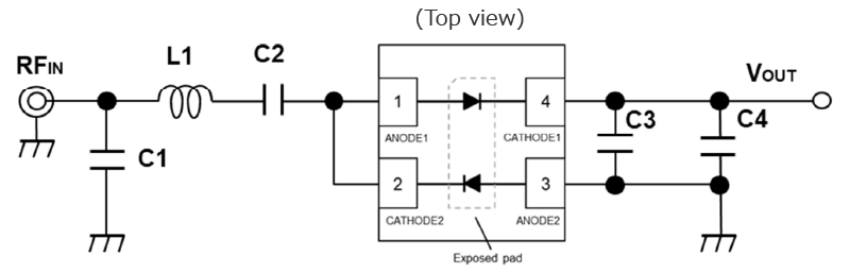

■使用NT9000的5.7GHz频段倍压电路示例
2. 采用小型封装
本产品采用小型 DFN 封装（1.2 × 1.2 mm），在一个封装内配备两个二极管元件，这有助于减少实装面积。
此外，采用此封装，即使组合多个产品构成整流电路，特别是在多级连接或桥式结构等部件数量较多的应用中，也可以大幅减少电路板上的实装面积。

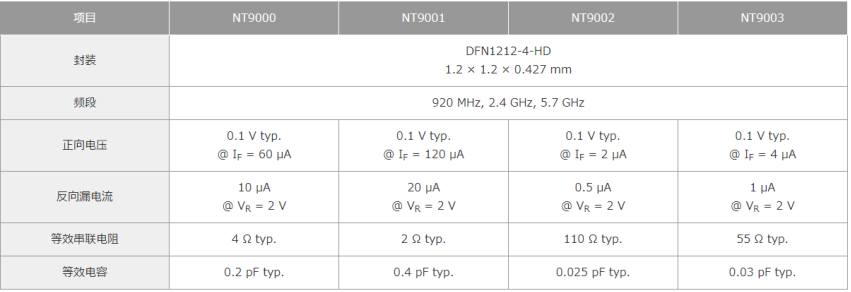

主要性能指标（详情请参阅产品数据表）
应用示例
微波方式WPT整流电路
