随着消费电子、工业控制领域对信号处理速度的要求不断提升，高压高速轨到轨运算放大器已成为设备性能突破的核心关键。AiP804X系列运算放大器凭借超高频响应与宽压适配的突出优势，强势领跑中高端运放市场。该系列以200MHz小信号带宽与280V/us压摆率的硬核性能，把高压和高速特性集成于单颗芯片，可一站式满足便携视频、ADC前端、有源滤波等场景的应用需求。其中，AiP8041、AiP8042和AiP8044分别为单通道、双通道和四通道运放型号。
产品优势
- 200MHz真高速：95MHz增益带宽积，轻松驱动12-bit/1MSPS ADC，告别采样“拖影”；
- 高压宽域稳定输出：3.5V-12V宽供电范围，单颗锂电池到12V总线全兼容；
- 轨到轨输出：可直接推75Ω视频负载，可省一颗缓冲器，节省BOM成本。
主要特点
小信号带宽：200MHz
增益带宽积：95MHz
转换速率：280V/us
失调电压：5mV
噪声：190nV/√Hz (@1kHz)
输入共模范围：VSN-0.1V~VSP-2.5V
静态电流/放大器：5.4mA
供电范围：3.5V~12V
温度范围：-40℃~125℃
封装形式：
-AiP8041：SOT23-5/SOP8/MSOP8
-AiP8042：SOP8/MSOP8
-AiP8044：SOP14/TSSOP14
引脚排列图

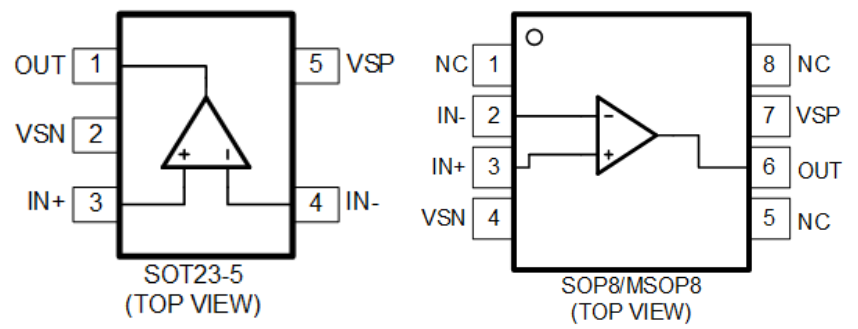

AiP8041：

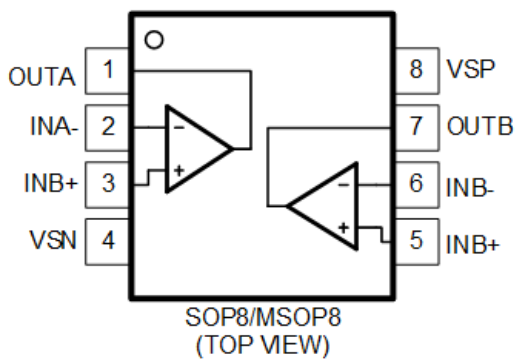

AiP8042：

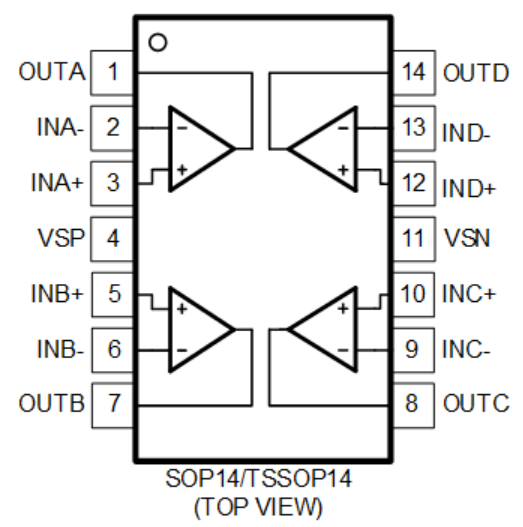

AiP8044：

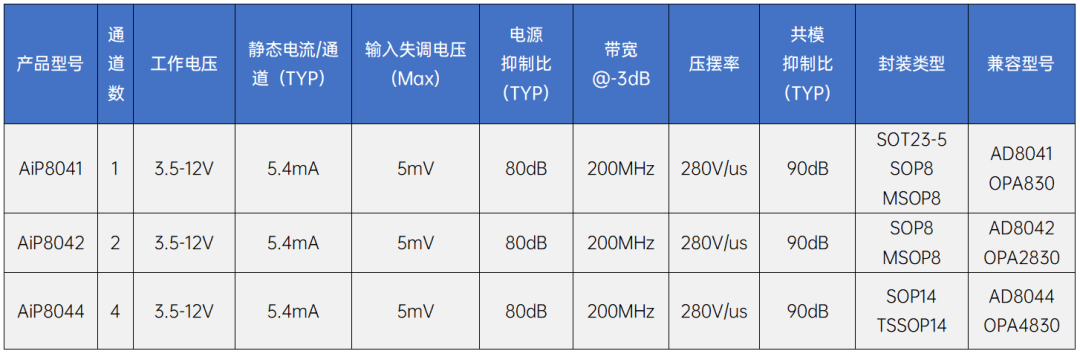

AiP804X系列详细参数：
应用领域
结语

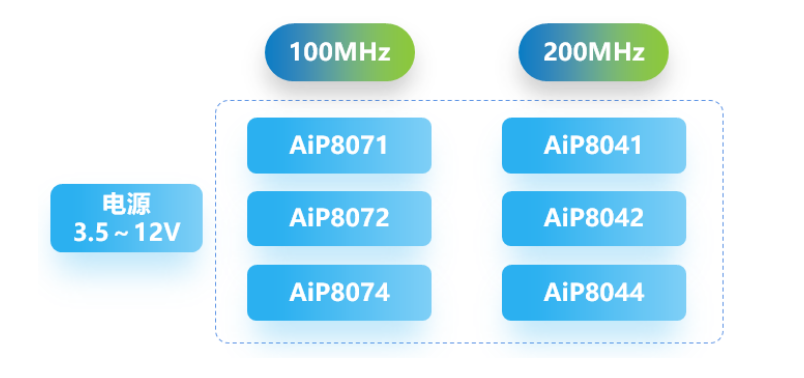

中微爱芯还提供100MHz的高压高速轨到轨运算放大器AiP807X供客户选择。
