纳祥科技NX725是一款3VRMS无杂音立体声线性驱动器，此驱动器的无帽设计用于消除输出隔直流阻塞电容器，以减少组件数目及成本。

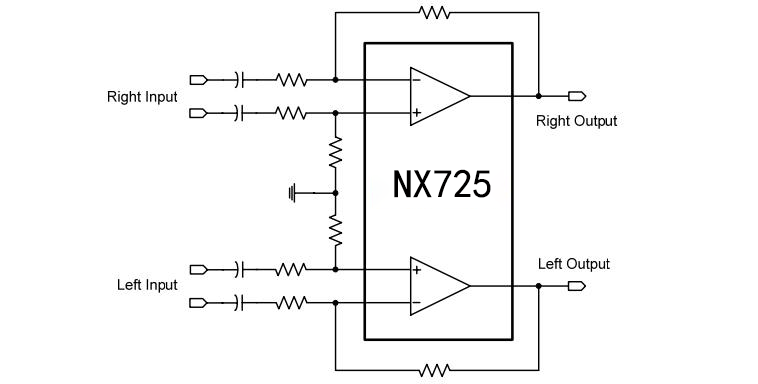

NX725能够在3.3V/5.0V电源电压供电时驱2VRMS/3VRMS进入一个10kΩ 负载。它具有差分输入，并采用外部增益设置电阻以支持±1V至±10V的增益范围，而且可为每个通道单独配置增益。线路输出只需要使用一个简单的电阻器-电容器ESD保护电路即可。

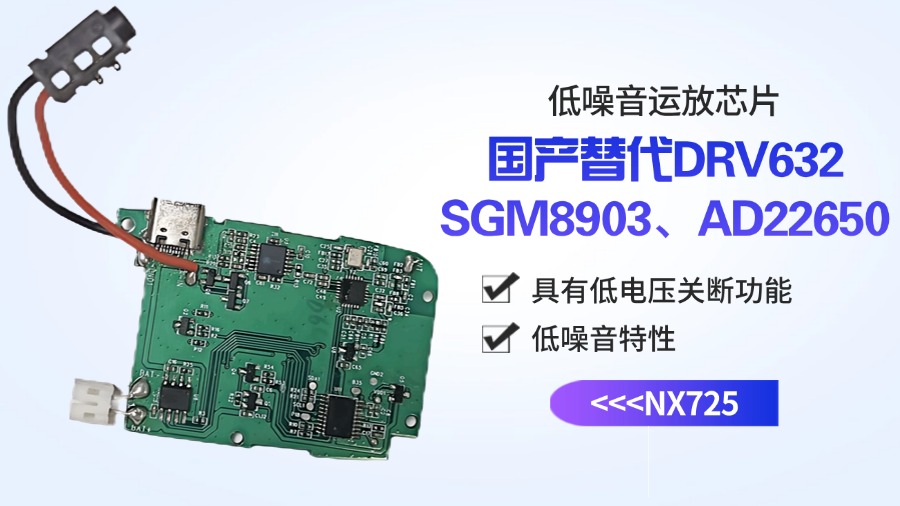

NX725可国产替代DRV632、SGM8903、AD22650。
（一）芯片特性

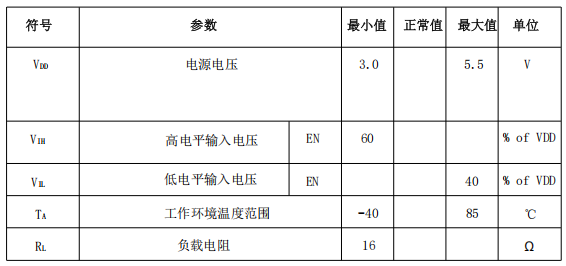

NX725的主要芯片特性如下所示——
① 在由3.3V电源供电时，2Vrms 进入2.5KΩ 负载；
② 在由5V电源供电时，3Vrms 进入2.5KΩ 负载；
③ 2Vrms 进入2.5kΩ 负载时，(THD)+N < 0.01%；
④ 高信噪比(SNR)> 90dB；
⑤ 可支持600Ω 输出负载；
⑥ 可支持600Ω 输出负载；
⑦ 由外部增益设定电阻器实现的可调增益；
⑧ 低直流偏移：< 1mV；
⑨ 接地基准输出免除了对隔直电容的需要；
⑩ 短路保护功能，外部欠压静音；
⑪ 瞬时杂音（喀哒声和噼啪声）抑制电路；
⑫ 用于实现无杂音音频打开/关闭控制的有源静音控制。
（二）芯片亮点
① 低电压关断功能
NX725具有一个外部欠压检测器，该欠压检测器在电源被移除时将输出静音，从而确保了无杂音的关断操作。
② 低噪音特性
NX725的低静态电流和低噪声特性使其适用于低功耗、低噪声系统设计，有助于降低整体功耗和噪声。
③ 小型封装
NX725采用TSSOP-14封装，薄，引脚更密集，实现相同功能具有更小的封装尺寸，适用于栅极驱动器、控制器、无线/ RF和运算放大器中。
（四）应用领域
NX725现在许多领域如电子电路、信号处理、通信等领域得到了广泛应用，如网络机顶盒，电视机，DVD 播放器、无线麦克风、微型组合音响系统、声卡、笔记本电脑等等。
