在能源转型与智能电网建设加速的背景下，分布式光伏与户用储能系统作为实现能源自给、提升用电经济性与安全性的核心单元，其性能直接决定了发电效率、储能密度与系统长期运行可靠性。功率半导体器件是能量转换系统的“心脏”，负责在光伏DC-DC优化、电池DC-AC双向变流及精细负载管理等关键环节实现高效、精准的电能变换与控制。器件的选型，深刻影响着系统的整体效率、功率密度、热管理复杂度及全生命周期成本。本文针对高端户用光储系统这一对效率、可靠性、功率密度及智能管理要求严苛的应用场景，深入分析关键功率节点的器件选型考量，提供一套完整、优化的解决方案。

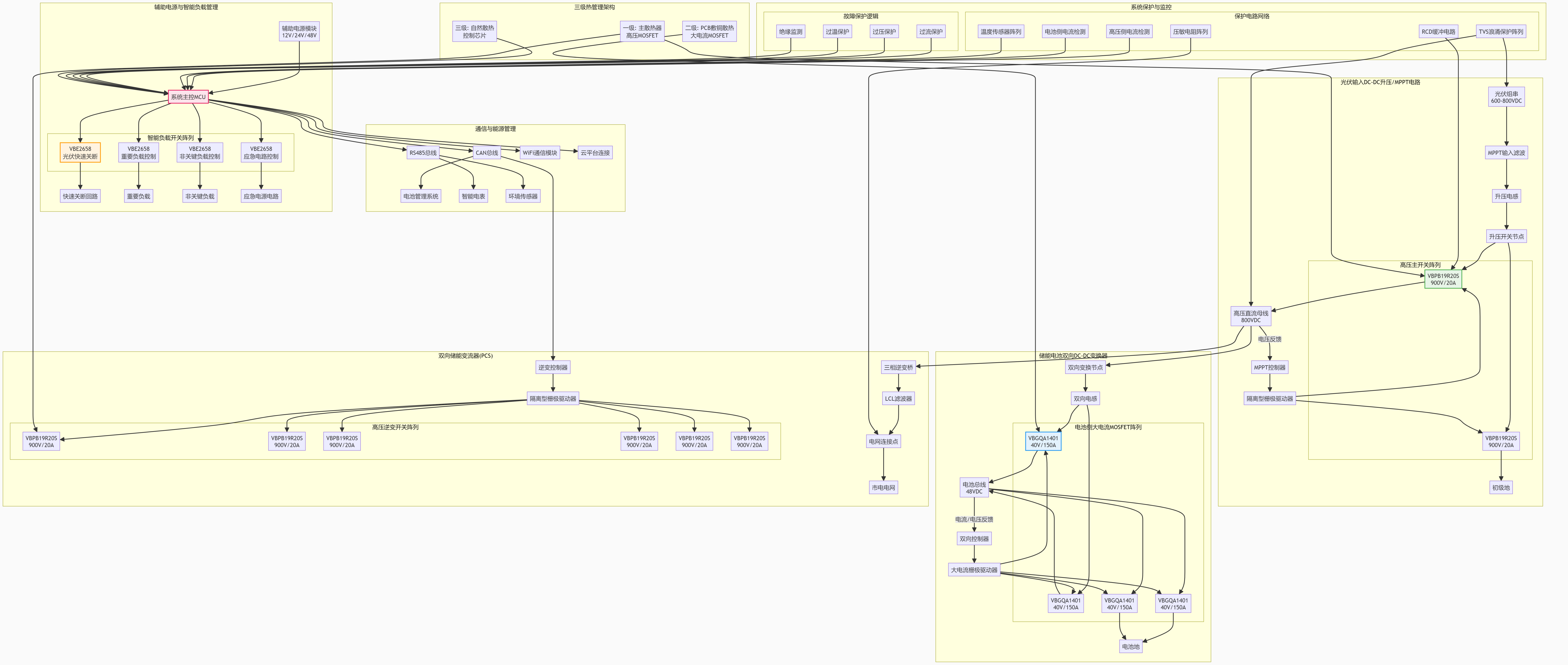

高端分布式光伏与户用储能系统总拓扑图
功率半导体选型详细分析
1. VBPB19R20S (N-MOS, 900V, 20A, TO-3P)
角色定位：光伏输入DC-DC升压/MPPT电路主开关或储能变流器（PCS）高压侧开关
技术深入分析：
电压应力与超高可靠性：
在三相或单相户用光伏系统中，直流母线电压可高达600V-800V。选择900V超高耐压的VBPB19R20S，为应对光伏板开路电压、雷击浪涌及开关尖峰提供了极其充裕的安全裕度（>30%），确保前端能量采集环节在恶劣户外环境下的绝对可靠运行，尤其适用于采用组串式或优化器架构的高压系统。
高效能与功率密度：
采用SJ_Multi-EPI（超级结多外延）技术，在900V超高耐压下实现了仅270mΩ (@10V)的导通电阻。作为MPPT升压或双向变流器的高压开关，其优异的品质因数（QgRds(on)）能显著降低导通与开关损耗，提升全周期发电/转换效率，直接提升系统能源收益率。TO-3P封装具备卓越的散热能力，可承受持续大功率运行，有助于实现高功率密度设计。
系统匹配性：
20A的连续电流能力，完美匹配5-15kW级户用光储系统的高压侧电流需求，是实现高效、紧凑、高可靠前级能量变换的核心选择。

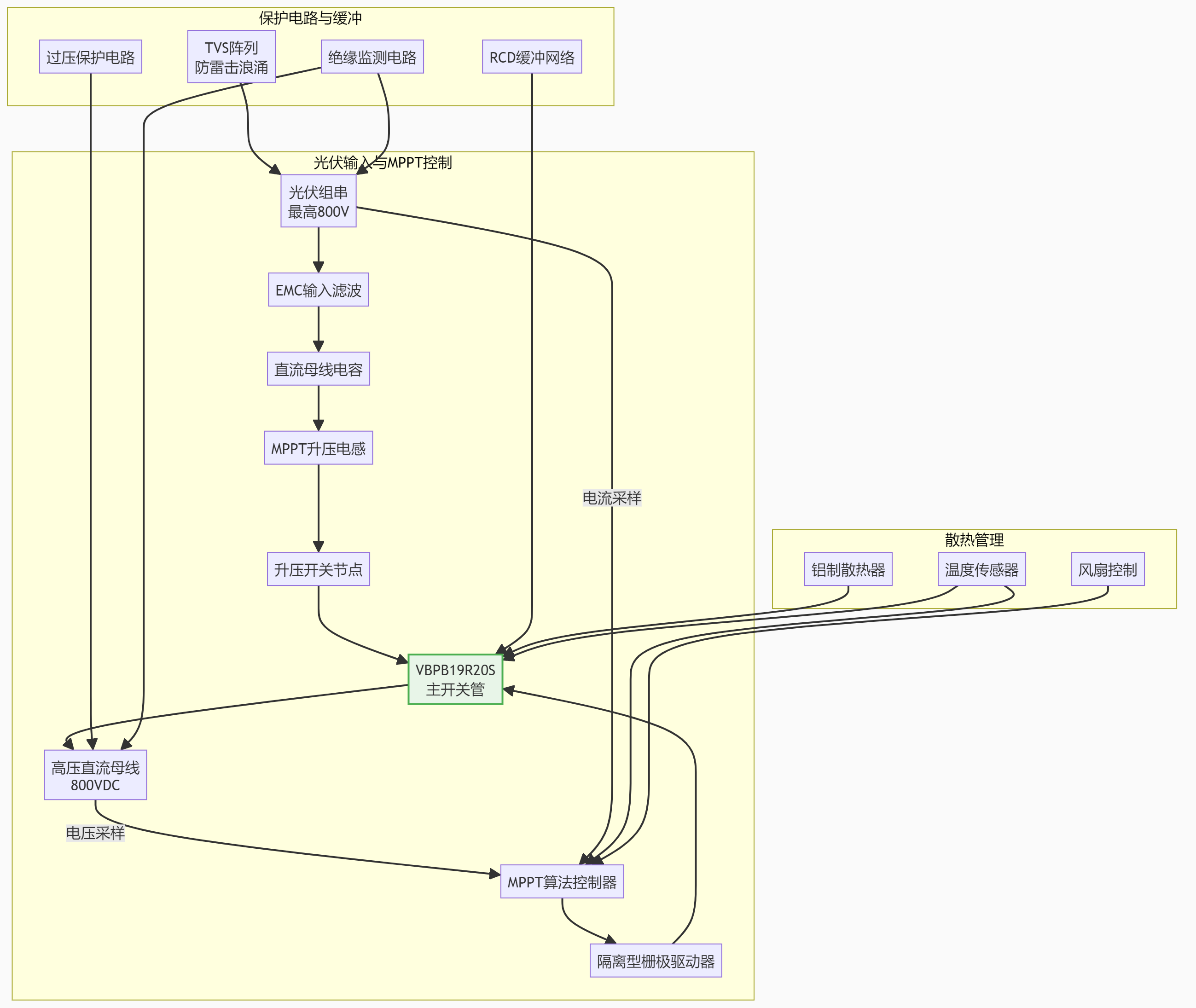

光伏MPPT升压与高压变换拓扑详图
2. VBGQA1401 (N-MOS, 40V, 150A, DFN8(5x6))
角色定位：锂电池组低压侧双向DC-DC变换器主开关或大电流负载路径管理
扩展应用分析：
低压大电流能量交换核心：
现代户用储能系统普遍采用48V或更低电压的锂电池组，其充放电电流可达数百安培。选择40V耐压的VBGQA1401提供了充足裕量，能从容应对电池端电压波动及开关瞬态。
极致导通损耗与功率密度：
得益于SGT（屏蔽栅沟槽）技术，其在4.5V/10V驱动下Rds(on)低至1.5mΩ/1.09mΩ，配合150A的极高连续电流能力，导通压降与损耗极低。这直接最大化提升了电池充放电回路的效率，减少能量在存储环节的损失，并降低散热需求。超小尺寸的DFN8(5x6)封装为实现超高功率密度的紧凑型电池管理单元（BMU）或模块化DC-DC变换器提供了可能。
动态性能与热管理：
极低的栅极电荷支持高频开关，有利于减小电感等无源元件体积。其封装虽小，但通过底部大面积散热焊盘与PCB敷铜紧密贴合，可实现高效的热传导，满足持续大电流工作下的温升要求。

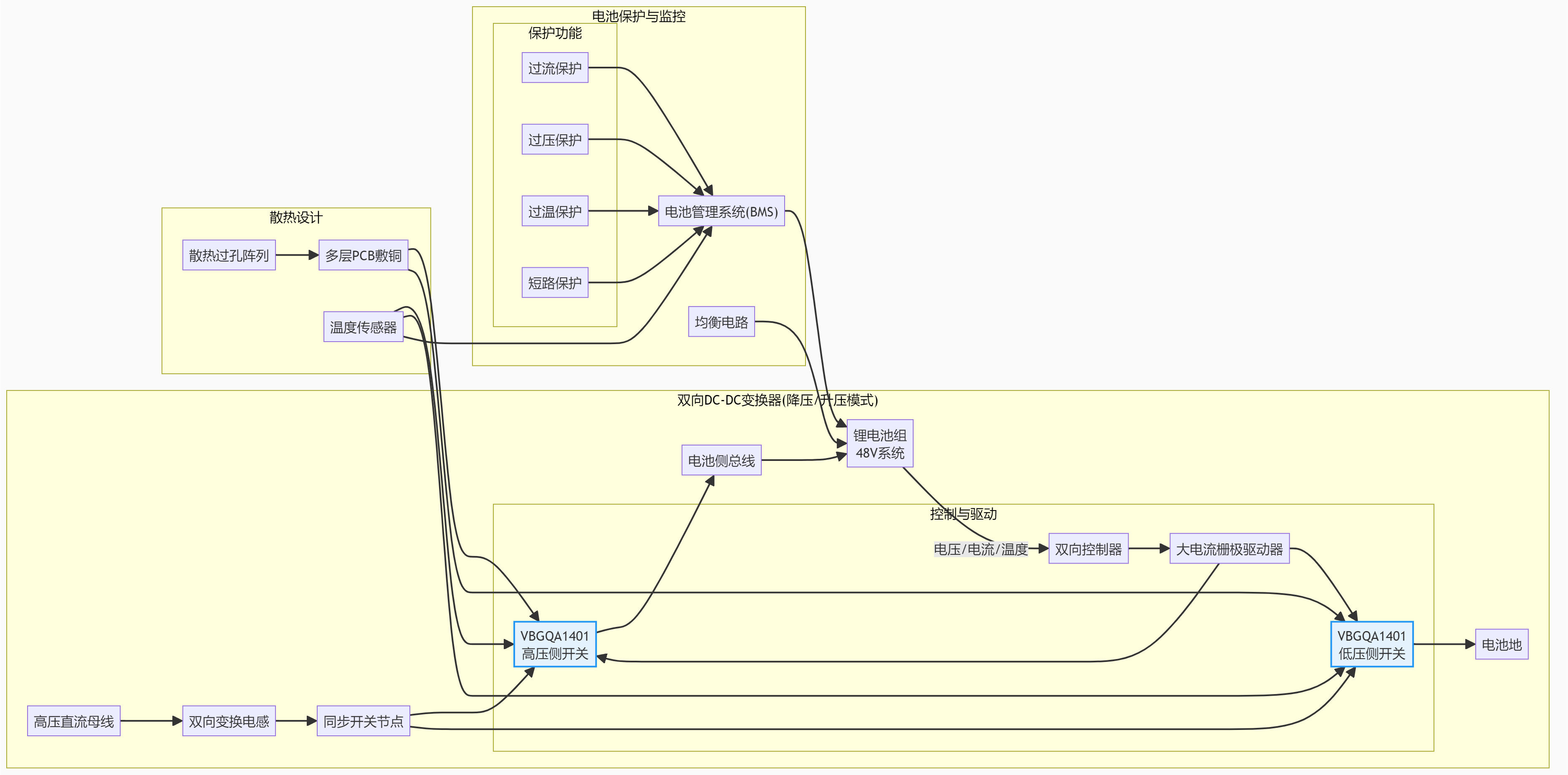

电池双向DC-DC与能量管理拓扑详图
3. VBE2658 (P-MOS, -60V, -35A, TO-252)
角色定位：系统内辅助电源、负载智能投切及安全隔离开关（如光伏板快速关断、应急电路控制）
精细化电源与安全管理：
高侧开关与安全控制：
采用TO-252封装的P沟道MOSFET，其-60V耐压完美适配12V/24V/48V辅助电源总线及安全关断回路。该器件可用于实现系统关键节点的电源通断控制，例如，响应快速关断（RSD）指令，安全切断光伏组串与逆变器的连接，满足安规要求；或用于智能投切非关键负载，实现能源调度。
高效节能管理：
利用P-MOS作为高侧开关，可由控制芯片直接驱动，电路简洁。其低至46mΩ (@10V)的导通电阻确保了在导通状态下，电源路径上的压降和功耗极低，提升了辅助电源的利用效率。
可靠性与鲁棒性：
Trench技术保证了稳定的开关性能。TO-252封装具有良好的散热和功率处理能力，-35A的电流等级足以应对多数辅助负载和关断回路的需求，确保安全功能执行的绝对可靠。

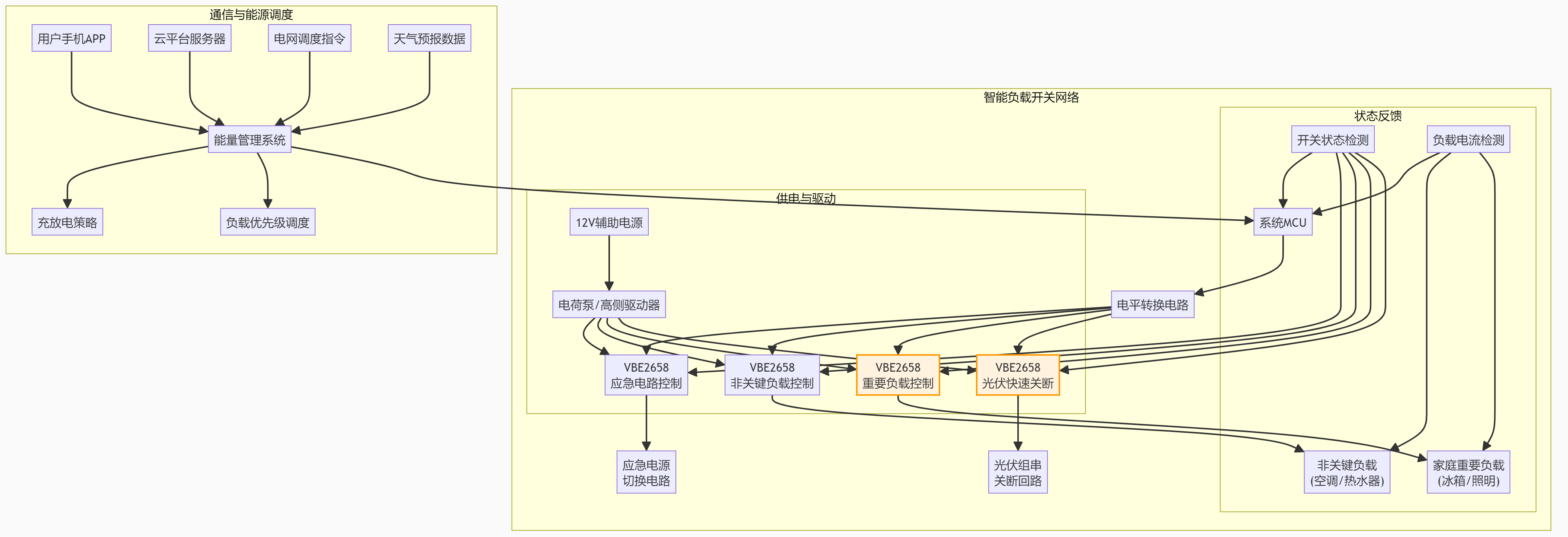

智能负载管理与安全控制拓扑详图
系统级设计与应用建议
驱动电路设计要点：
1. 高压侧驱动 (VBPB19R20S)：
需搭配隔离型栅极驱动器，确保驱动可靠并优化开关轨迹，降低高压下的开关损耗与EMI。
2. 电池侧大电流驱动 (VBGQA1401)：
需确保栅极驱动电压稳定（推荐10V以上）且驱动电流充足，以实现快速开关，减少开关损耗。布局时需极致优化功率回路以减小寄生电感。
3. 高侧开关驱动 (VBE2658)：
驱动电路简单，可采用电荷泵或专用高侧驱动IC，确保快速、可靠的开关动作，尤其对于安全关断功能，开关速度与可靠性至关重要。
热管理与EMC设计：
1. 分级热设计：
VBPB19R20S需安装在系统主散热器上；VBGQA1401依赖多层PCB的大面积敷铜和可能的散热过孔进行散热；VBE2658可根据电流大小选择是否附加小型散热片。
2. EMI抑制：
在VBPB19R20S的开关节点需精心设计缓冲电路或采用软开关拓扑，以抑制高压高频开关产生的传导和辐射EMI。VBGQA1401的极高di/dt要求功率回路面积最小化。
可靠性增强措施：
1. 降额设计：
高压MOSFET工作电压不超过额定值的80%；大电流MOSFET需根据实际工作结温对电流进行充分降额。
2. 保护电路：
为VBE2658控制的关断回路增设状态监测与反馈，确保安全功能执行无误。为VBGQA1401所在的电池回路设计多层级的过流与短路保护。
3. 静电与浪涌防护：
所有器件的栅极应做好ESD保护。在VBPB19R20S的漏极及VBE2658的源漏之间，需根据安规和浪涌等级要求配置合适的TVS或压敏电阻。
结论
在高端分布式光伏与户用储能系统的能量转换与管理系统设计中，功率半导体器件的选型是实现高效发电、高效存储、智能管理与安全运行的关键。本文推荐的三级器件方案体现了在高电压、大电流、高可靠性场景下的精准设计理念：
核心价值体现在：
1. 全链路能效最大化：
从光伏端的高压高效变换（VBPB19R20S），到电池端的超低损耗能量交换（VBGQA1401），再到系统级的智能安全控制（VBE2658），全方位降低能量转换与管理环节的损耗，提升系统整体能源利用效率（整机效率>97%成为可能），直接增加用户收益。
2. 高功率密度与紧凑化：
采用SJ_Multi-EPI、SGT等先进技术及DFN、TO-252等封装，在提升性能的同时显著减小了系统体积与重量，利于户用场景下的安装与空间利用。
3. 超高可靠性保障：
900V超高耐压、充足的电流裕量、优异的散热封装以及针对光伏与储能特殊工况（如反复启停、户外环境、大电流冲击）的设计考量，确保了系统25年长寿命运行的稳定可靠。
4. 智能化与安全性：
P-MOS开关便于实现符合最新安规要求的快速关断等智能安全功能，提升了系统的本质安全性与可维护性。
未来趋势：
随着光储系统向更高电压（1500V）、更高效率、更智能（AI调度）发展，功率器件选型将呈现以下趋势：
1. 对碳化硅（SiC）MOSFET在高压高频主拓扑中的应用需求增长，以追求极限效率与功率密度。
2. 集成电流传感、温度监控及数字接口的智能功率模块（IPM/SIP） 在双向变流器中的应用。
3. 用于模块化储能单元的更低Rds(on)、更小封装的大电流MOSFET需求激增。
本推荐方案为高端户用光储系统提供了一个从光伏输入、电池管理到系统控制的关键功率器件解决方案。工程师可根据具体的系统规格（如电压等级、功率等级）、散热条件（自然冷却/强制风冷）与智能化需求进行细化调整，以打造出性能卓越、安全可靠且具备市场竞争力的下一代智慧能源产品。在能源自主的时代，卓越的硬件设计是构建稳定、高效家庭能源系统的基石。
