智能手机的普及显著改变了我们的生活，人们通过手机终端享受丰富多彩的内容，特别是随着5G的发展，天线技术的提高使人们可以实现大容量高速通信，除了能够获得大量的图像和视频流，低延迟还可以实现远程操作，同时多连接，远程同步观看现场直播和体育比赛等等。今后的6G有望进一步充实内容。当然，这些便利背后的主要技术原因是可使用的信号频率更高，让人们可以在更宽的频带上进行通信。
但是，通信信号的宽带化会带来多种技术问题，其中一个比较棘手的难题是如何更有效地消除高频范围内的IMD二次噪声。现有通过MLCC消除噪声的方案有一定局限，本文为您简单介绍村田硅电容器解决方案与传统方案的差异与优势。
什么是IMD噪声？
高速大容量通信，基站在规定的带宽区域传输不同频率的基本信号。信号频率宽带化的情况下，产生了一个设计问题，即放大器的非线性会导致相邻基本信号之间或基本信号与其谐波之间产生互调失真，即IMD噪声（Inter Modulation Distortion）。
IMD噪声的频率与带宽成比例关系，因此，宽带化会导致IMD噪声的频率也出现在更宽广的区域（下图）。特别是2阶IMD噪声，其频率范围为从数十MHz到数百MHz，对信号质量和滤波器设计有很大影响。
宽带化会导致IMD噪声的频率出现在更宽广的区域
替换方案1. 硅电容
针对2次IMD噪声，现在一般通过MLCC消除噪声。但是，为了消除高频范围内的IMD噪声，需要遏制ESL成分，而现有的实现方法由于配线的电感成分的原因，无法顺利地消除噪声。
硅电容器可以通过引线键合在FET附近贴装，因此，可以将多余的ESL成分遏制得很小，支持在数百MHz的区域内消除IMD噪声。
硅电容器可以通过引线键合在FET附近贴装
村田的硅电容器通过专有的技术在实现了体积小、大容量的同时，还采用了常诱电性介质，因此，即使在高温环境下也能稳定使用。此外，村田制作所还能够提供厚度为100至250um的长型产品，以便硅电容器可以配置在现有的PA设计中。
村田建议的三款硅电容包括：

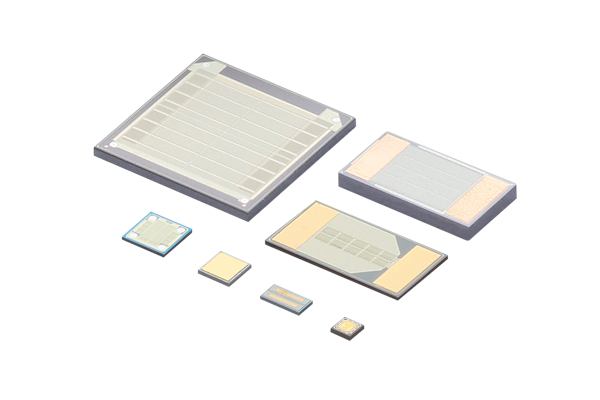

村田建议的三款硅电容产品：
WLSC 系列（新产品）：
村田的WLSC系列硅电容，是可薄至100μm的引线键合用上下电极硅电容器。适用于无线通信（例如5G）、雷达、数据播放系统之类的RF大功率用途。WLSC电容器适用于DC去耦、匹配电路、高次谐波／噪声滤除功能等。
WBSC 系列：
村田WBSC系列是特地为高工作温度、重视可靠性的用途而生产的引线键合用上下电极硅电容器，适用于DC去耦。薄型250μm，焊盘非常平坦，因此标准的引线键合（球和楔）都较容易。更多。
UWSC 系列：
引线键合用上下电极硅电容器，超过26GHz的超宽带性能，出众的静噪性能，以光通信系统（ROSA/TOSA、SONET等全部光电产品），以及高速数据系统和产品为目标，专为DC去耦和旁路用途设计的。UWSC系列是采用深槽和MOS半导体工艺生产的，满足低容量和高容量两方面要求，提供高可靠性，以及对于温度和电压的静电容量稳定性。
替换方案2. 硅电容IPD
如果将具有不同电容值的电容器连接至FET偏置线，则会发生反谐振，并且会产生滤波器特性较差的频率区域。因此，为了遏制反谐振，一般情况下，除了电容器之外，还常常使用阻尼电阻。在这种情况下，连接的元件数量增加，因此连接线的数量也会增加。这会导致偏置线的寄生电感成分增加，因此，滤波器的高频特性不太好。
因此，我们准备了一系列标准产品，它们使用村田的IPD（Integrated Passive Device）技术已将电容器和电阻器一体化。
这样就消除了导线的寄生电感成分，并改进了更高频率区域内的滤波器特性。
硅IPD解决方案

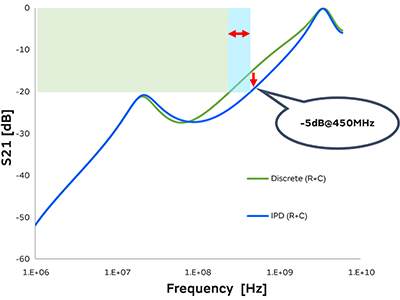

如果使用10nF+0.5Ω的硅IPD产品，与具有相同性能的未IPD化产品相比，会导致在450MHz时阻抗下降-5dB（下图）。
R+C/硅IPD方案的优势比较
R+C/硅IPD方案组合有四种标准规格：
4.7nF+0.5Ω厚度100um/250um
10nF+0.5Ω厚度100um/250um
总结
高速大容量通信基站射频功率放大器设计，使用硅电容IPD，能够更好地消除高频范围内的IMD噪声。
村田高密度硅电容器采用半导体MOS工艺开发，并使用3D结构来大幅增加电极表面，因此在给定的占位面积内增加了静电容量。适合的市场包括网络相关（RF功率放大器、宽带通信）以及高可靠性用途的医疗、汽车、通信领域。了解详情，请点击下图进入。
采用半导体MOS工艺开发的村田高密度硅电容器
