纳祥科技4A异步三节可调充电芯片NX7015，集成2种充电模式，替代CN3303

纳祥科技NX7015 是一款兼具高集成度和高可靠性的两节锂电池升压充电管理 IC。NX7015 充电电流由外部 RCS 电阻配置，充电系统集成恒流恒压两种充电模式，为充电系统提供卓越的性能。NX7015 的升压开关充电转换器的最高工作频率可达 1MHz。NX7015 输入电压为 5V，内置自适应环路，可智能调节充电电流，可匹配所有适配器。

NX7015 提供了纤小的SOP8 封装，其额定的工作温度范围为-40℃至85℃。在性能上，NX7015 可以PIN TO PIN如韵CN3303，功能覆盖NX7013 。

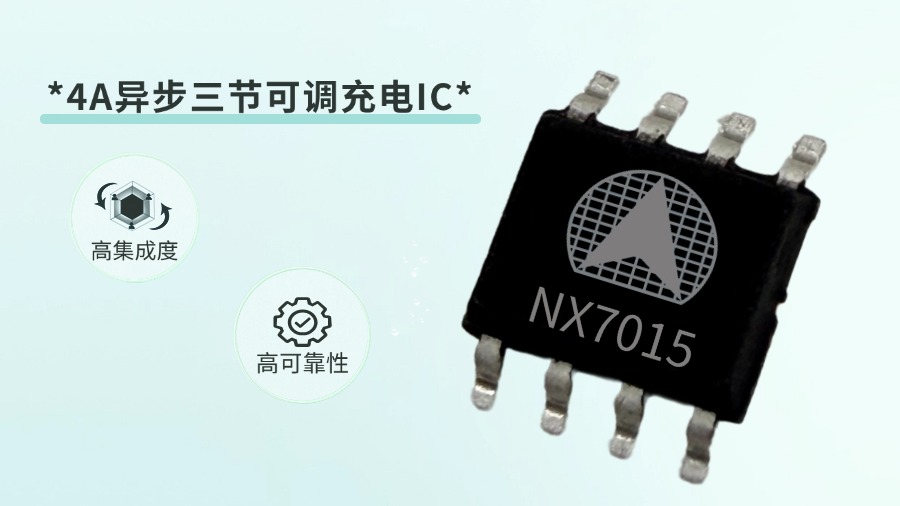

▲NX7015产品外形

（一）NX7015主要特性

NX7015主要具备以下特性：

● 输入电压工作范围 3.0V~6.5V
● 小电流/恒流/恒压充电
● 充电电流外部可调
● 输入自适应充电，匹配所有适配器
● 开关频率可高达 1MHz
● 支持 LED 充电状态指示
● 芯片使能输入控制
● 输入欠压，电池端过压保护
● OTP 过温保护

▲NX7015功能框图

（二）NX7015芯片亮点

NX7015是一款异步充电IC，结构简单，灵活调节充电电流，智能高效，具体解析如下：

① 独立调节
NX7015充电电流和充电电压均可通过外部电阻进行独立调节，可用于二节、三节电池充电，以适应不同电池的充电需求。

② 集成2种充电模式
NX7015集成了充电系统集成恒流恒压两种充电模式。在恒流充电模式下，充电电流保持恒定，可适应多种电池状态；而恒压充电模式可保持电压稳定，防止过充。
