在电动化浪潮席卷全球的今天，电池管理系统（BMS）已然成为了决定新能源汽车安全、续航和寿命的关键系统。然而，长期以来，BMS对电池健康状态（SOH）和荷电状态（SOC）的预估，都是依赖电压、电流和温度等外部宏观特征进行推算，精度瓶颈始终难以突破。工程师们深知，要真正洞悉电池内部的电化学状态，必须依赖一项实验室的技术——电化学阻抗谱（EIS）。

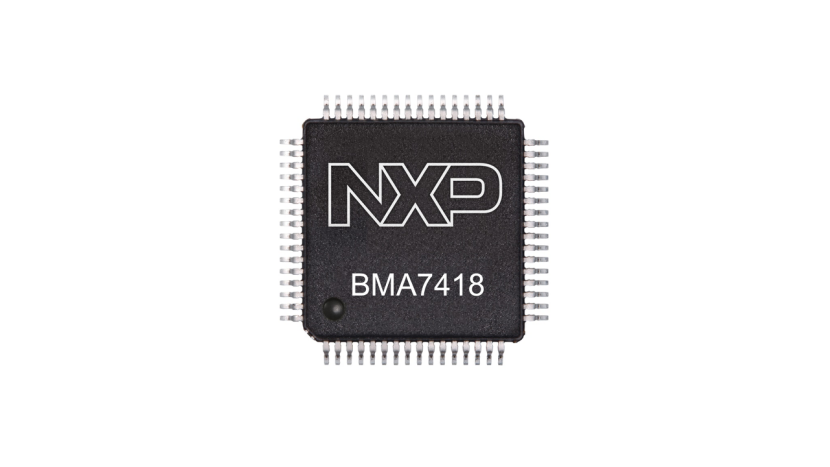

虽然在实验室中EIS常常会用于电极界面分析、SEI膜建模、电芯一致性检测，以及寿命预测，但传统EIS测量需要依赖昂贵的仪器、高频模拟前端，以及严格的环境条件，因此很难进入量产车用BMS。不过，近期恩智浦推出了一款集成了EIS技术的18通道电池电芯控制IC产品BMA7418。
产品特性：EIS芯片级集成
电化学阻抗谱（EIS）为何如此重要？它通过向电池施加一个微小的多频率交流信号，并测量其响应，能够精准描绘出电池内部从电极界面反应、SEI膜变化到离子扩散等一系列微观过程的“健康图谱”。这种深度洞察力，使得对电池老化、微短路、析锂等早期故障的精准预测成为可能，从而极大地提升电池的安全性和使用寿命。

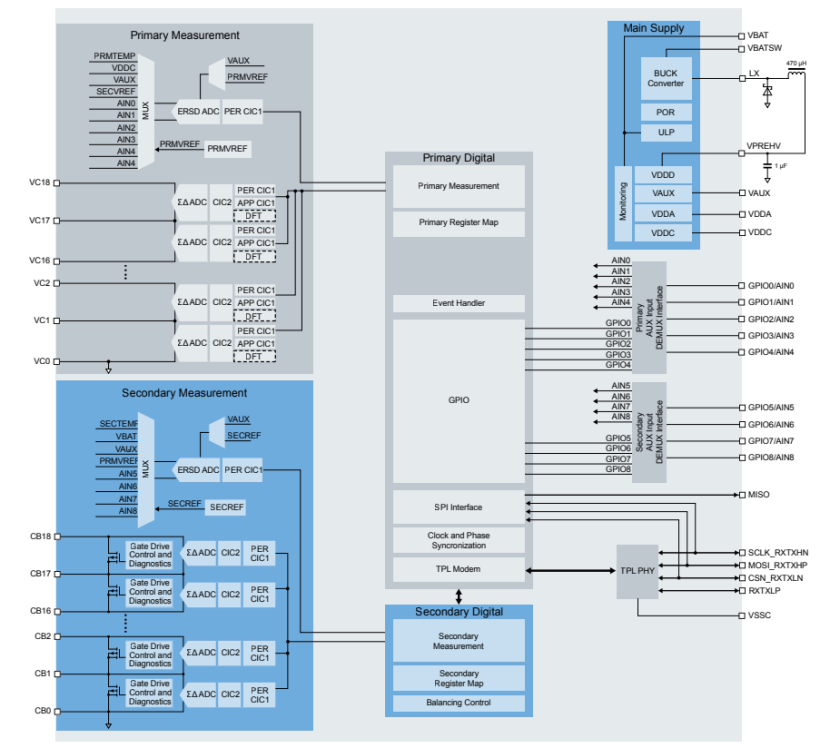

图：具有EIS功能的18通道锂电池电芯控制器IC BMA 7418内部框图（来源：恩智浦）NXP BMA7418的核心价值，正是将这一复杂的技术实现了前所未有的芯片级集成。其突破主要体现在两大技术支柱上：
每通道专属高精度ADC：传统BMS为节约成本，常采用单个ADC通过多路复用器轮流采集电芯电压。这种方式在EIS所需的高同步性面前显得力不从心，因为微小的相位偏差就会让测量结果相差巨大。BMA7418采用了堪称“奢侈”的设计——为多达18个电压测量通道中的每一个都配备了专属的高精度ADC。这一架构实现了纳秒级的测量同步能力，将跨节点的同步误差控制在150ns量级，确保了在整个电池包范围内获取高保真度的频域数据，典型电压测量误差低至±0.8mV。集成硬件级傅里叶变换（DFT）： EIS测量涉及大量的信号处理运算。如果将这些任务交给主控MCU，不仅会极大增加其运算负担，还可能因软件算法的时序干扰导致相位漂移。BMA7418在芯片内部集成了专用的硬件DFT模块，将傅里叶计算固化于硬件中。这不仅解放了MCU，更保证了计算的稳定性和超低延迟，使整包电芯获得一致、可靠的频域响应。
阻抗测量的准确性不仅取决于采样链路，也受到激励源的影响。恩智浦提供了两类激励方式，适配不同容量、阻抗与结构的电芯系统。
- 一种是片上激励方式：利用母线电容作为辅助储能，系统级方案集成了电压激励信号发生器，可对电压电路进行预充并在PAK端注入激励波形。直流母线电容作为辅助储能器，可在激励过程中提升能量利用效率。这种设计在大容量电池组中具有高可靠性与简化布线的优势。
- 另一种是外部激励方式：利用整车现有的DC-DC、OBC和电机控制器等部件，为电池包提供足够的激励电流。对于阻抗较大的小容量电芯，DC-DC就足够；对于大型电芯组，就需要依赖OBC或电机控制器的更大电流能力。
不同频率区间对应不同电化学过程，NXP 当前支持 0.1Hz 到 1KHz 的扫频范围，覆盖了高频界面电荷迁移与中低频扩散过程，因此具有较高状态参数的辨识度。
产品亮点：高安全性，支持ASIL-D功能安全
对于汽车电子而言，高性能必须建立在绝对可靠的安全基石之上。BMA7418在设计之初就严格遵循了汽车行业的功能安全等级ISO 26262 ASIL-D标准。
为了达到该标准，BMA7418采用了完全冗余和独立的内部双测量路径架构，包括双基准电压（VREF）、双ADC链路、双寄存器区和独立的数字处理路径。这意味着，即便是单个路径出现故障，备用路径也能无缝接管，确保电压和温度测量的持续可靠。这种设计不仅是功能安全的硬性要求，更对需要采集微小AC变化的EIS数据可信度提供了双重保障。
此外，随着800V高压平台的普及，电池包的电芯串数急剧增加，这对菊花链通信的延迟和同步性提出了巨大挑战。BMA7418支持多达62个节点的菊花链通信，并内置了先进的延迟消除机制，确保指令和时钟信号在长链条传输中依然能保持纳秒级的触发一致性。这种强大的同步能力，直接决定了大型电池包阻抗谱数据的质量与可重复性。
还有一个值得一提的是，恩智浦的BMA7418在功耗控制方面也表现出色，它通过集成高效的DC-DC转换器，其工作电流消耗被控制在5mA左右。
更重要的是，BMA7418与不带EIS功能的BMA7118在引脚上完全兼容，并共用相同的软件架构。这对汽车OEM和Tier 1很有吸引力，因为他们可以在现有的BMS硬件平台上，仅通过替换芯片，就可以增加先进的EIS诊断功能，可以大大缩短研发周期。
应用场景
尽管BMA7418是为汽车BMS而设计的，但在大型储能系统（ESS）领域同样大有可为。
