矽力杰AI服务器

48V散热风扇解决方案

SQ55560

高集成度、低振动、易配置

随着AI算力需求爆发式增长与智能制造的持续升级，数据中心的热密度不断攀升，散热系统已成为保障关键基础设施稳定运行的“生命线”。无论是散热风扇还是水泵，其精准控制都离不开预驱芯片这一“神经中枢”。

矽力杰SQ55560作为一款专为无传感器三相BLDC电机设计的驱动IC，集成了正弦电流控制与灵活闭环算法，不仅大幅减少外部元器件数量、简化电路结构，更在散热风扇小型化方面提供了关键技术支持。

芯片简介

矽力杰SQ55560是一款最高支持80V电压的三相无刷风扇驱动芯片，专为BLDC应用设计。其内置MTP内存，支持免MCU系统配置，集成单电流采样、无传感器控制算法和四线制功能，集成12V Buck，尽可能简化外围BOM，有力推动散热系统的小型化进程。

矽力杰SQ55560具备过欠压、过流、短路、开路、堵转、过温等多重保护功能，支持顺逆风启动，显著提升设备运行可靠性。同时，支持多种转速控制方式，灵活适配多样化应用场景。内置的Buck DC-DC转换器具备抖频功能，有效优化芯片的EMC表现。

◆ 电源电压范围：6-80V

◆ 睡眠模式

◆ 集成多种电源模块

♢ 高效率12V Buck DC-DC带抖频功能

♢ 电荷泵升压电路

♢ 5V LDO

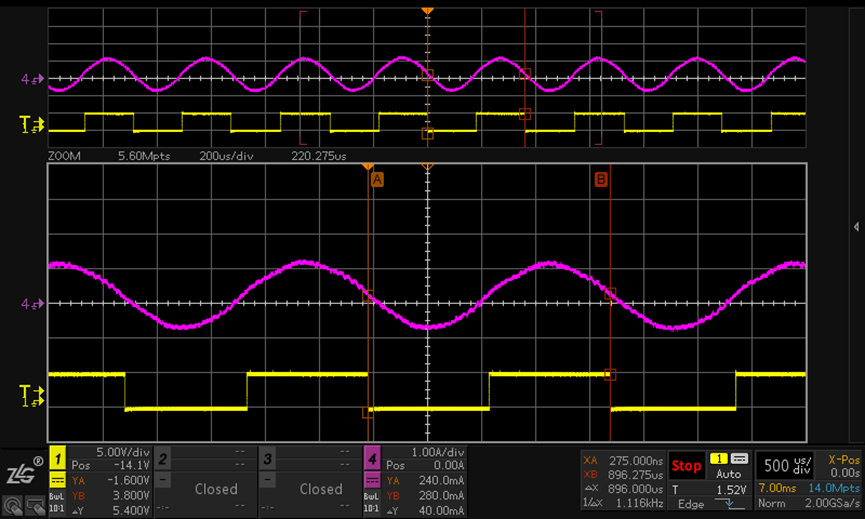

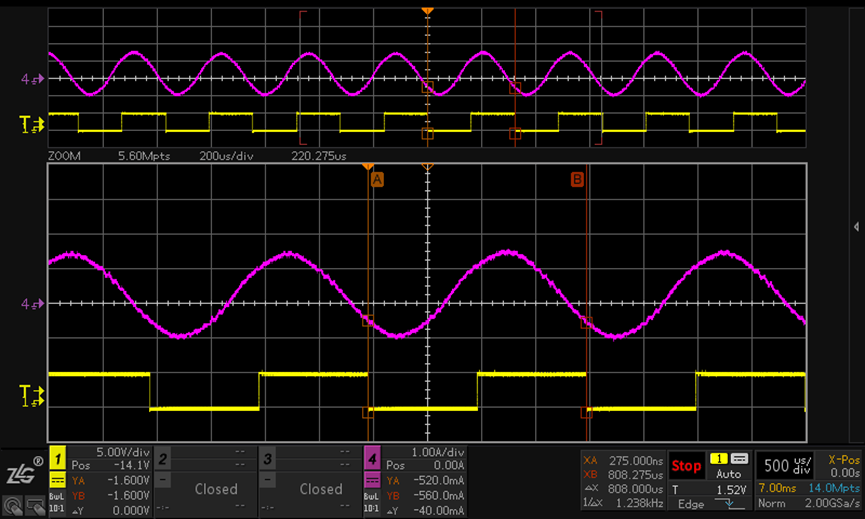

◆ BLDC无传感器正弦电流控制

♢ 单电阻采样

♢ 支持正反转控制

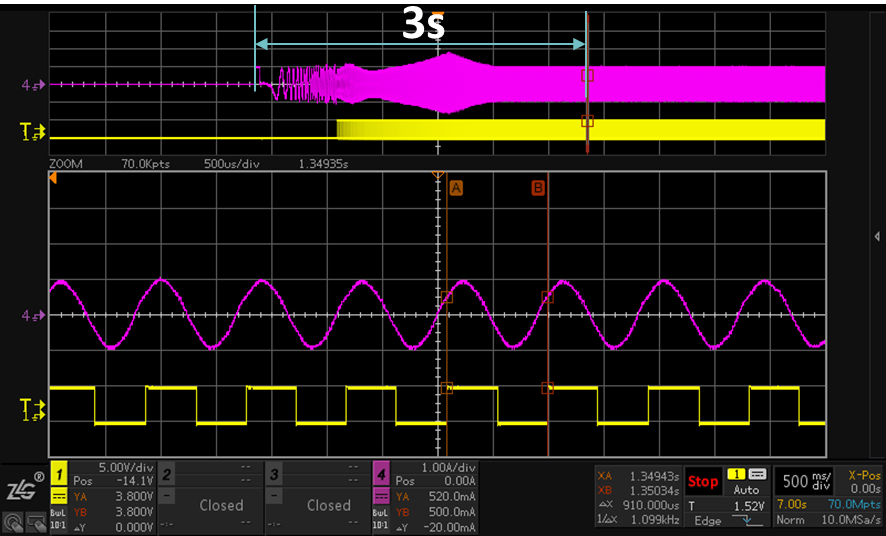

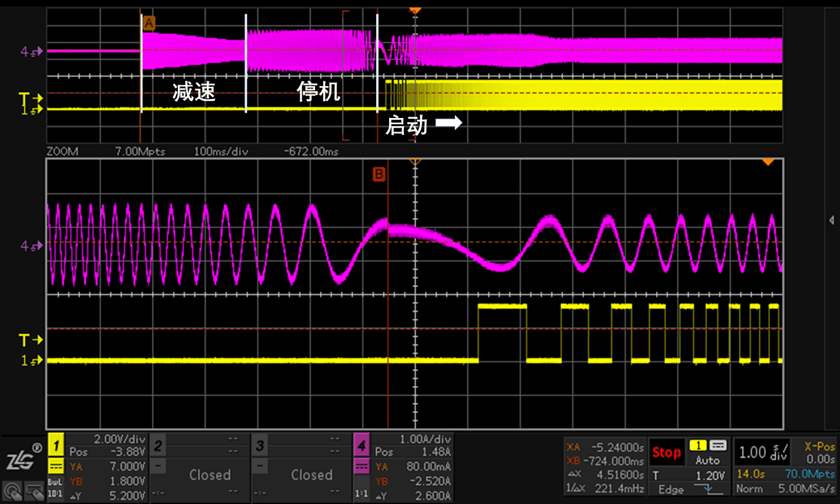

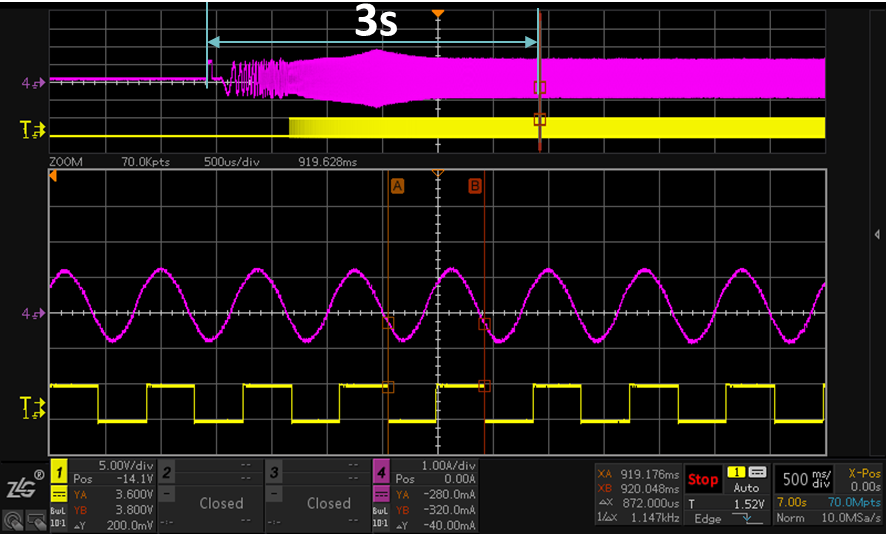

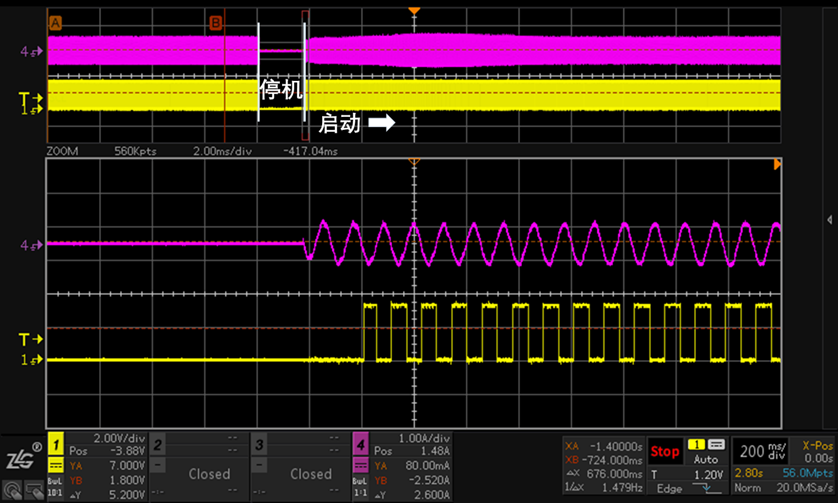

♢ 顺/逆风启动

♢ 开闭环调速控制

♢ FG转速反馈

♢ MTP存储用户配置与速度曲线

◆ 标准I2C通讯

◆ 四线制支持SP/FG复用为I2C通讯端口

◆ 多样的转速控制模式

♢ PWM频率/占空比

♢ 模拟VSP电压

♢ I2C

◆ 全面的保护功能

♢ 可调节死区

♢ 堵转检测

♢ 短路/开路/过流/过欠压/过温保护

◆ QFN4*4-32封装

核心优势集成BUCK，精简外围BOM

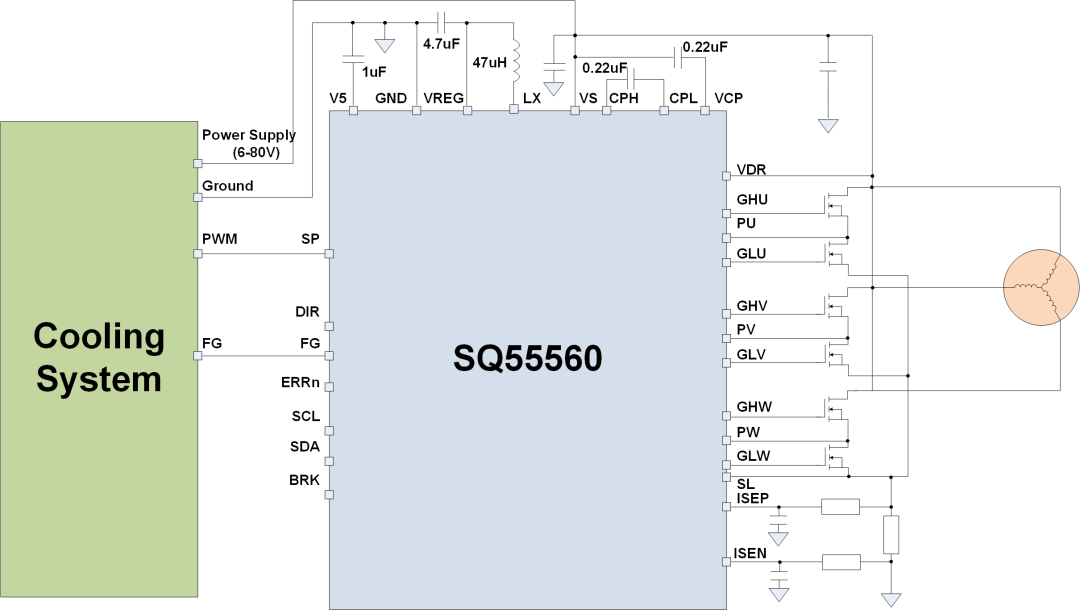

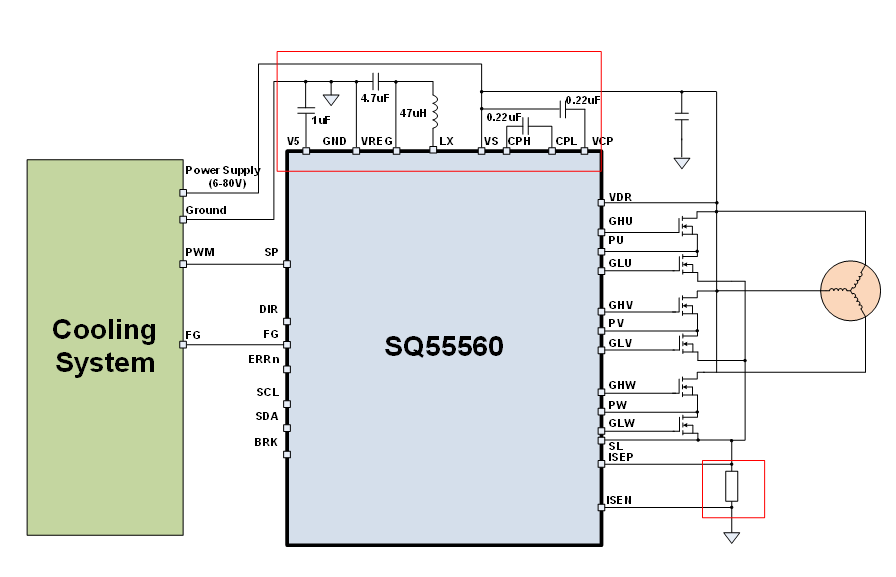

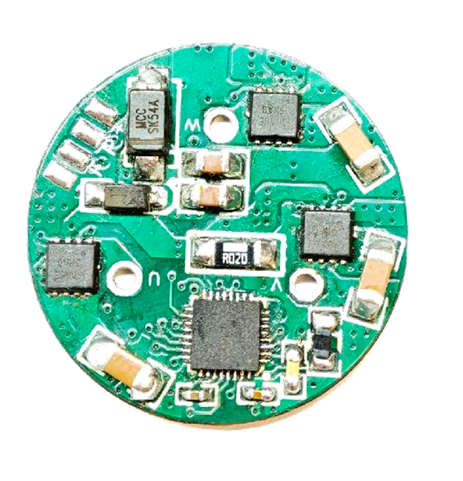

矽力杰SQ55560内置12V BUCK电路，只需外接一个4.7uF电容及一个47uH电感即可工作，最大程度减少芯片外围BOM。整个应用电路，除三相桥6个MOS及母线电容外，最少只需1个4.7uF/25V电容，2个220nF/25V电容，1个1uF/10V电容，1个47uH电感及一个母线采样电阻，最大程度减少外围BOM，从而实现更小PCB设计并减少物料成本。
