RZ/T2H
本文阐述了RZ/T2H的PCIe外设作为EP，在Windows上做驱动开发、速率测试时，可能会遇到无法被Windows识别的问题。本文总结了一些调试方法和技巧，来排查问题原因和解决方法。

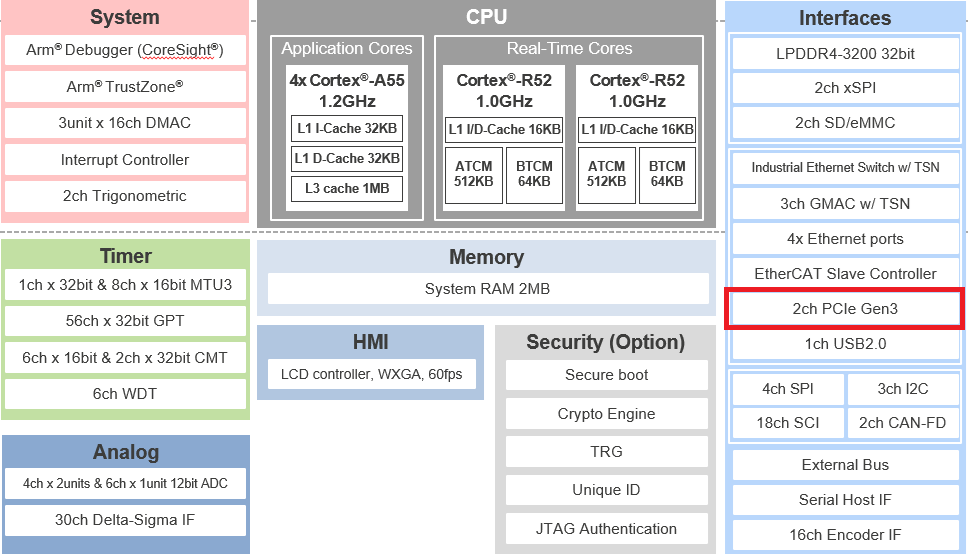

如下图所示，RZ/T2H有着丰富的外设资源。
如红色方框部分，RZ/T2H有两路第三代PCIe接口，可以支持到最高8.0 GT/s的传输速率。物理连接可以是x1，x2的方式，并且2路接口可以独立作为RC和EP使用。

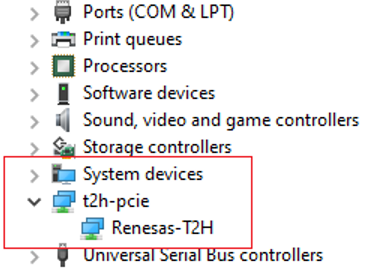

在某驱控一体项目中，客户是将其中1路PCIe作为EP，采用X1配置；Windows PC作为RC，通过PCIe实现快速通信。我们在Windows端基于Windows Driver Framework开发了相关驱动程序。
考虑到Windows是非实时性操作系统，所以将所有与PCIe交互的代码放在了驱动层，以提高通信的实时性。经过测试，Windows PC做RC，RZ/T2H做EP，RC读取数据的传输速率是：33 Bytes/us（考虑到Windows是非实时操作系统，达不到8GT/s的传输速率也属正常）。如果T2H EVK 用作RC端，则速率可以达到PCIe3.0的标准。
PCIe3.0的标准是8.0GT/s的传输速率，根据128b/130b的编码规则，其数据有效率为 128/130=98.46%，从而可以得到有效数据速率为8.0×0.9846=7.877Gbit/s≈0.985GB/s per lane，即985 bytes/us。
T2H默认的MPS（Max Payload Size）最大可以配置成4096B。考虑到加入TLP的header（假如3WD，12B，且MPS配置为256B），则其传输有效数据量为（RC连续发 MRd）。
- 每us能传输的完整completion次数为：985/（256+12）≈3.67次
- 对应的有效数据量≈3.67×256≈939B/µs
客户主板设计上通过PCIe金手指与PC主板的PCIe x1接口相接。遇到的问题是：客户主板烧录程序，连接到PC，无法被PC识别。
由于没有高速示波器来分析PCIe总线上的异常，我们只能从以下几个角度来分析。
1 检查电源是否合理。
依次检查了5V，3.3V，1.8V，0.8V，均正常。
2 由于只有500M的示波器，只能抓启动的波形。通过RZ/T2H EVK的波形与客户板子的波形作对比。
我们通过PCIe的启动过程了解到，在链路还没有训练（LTSSM还没进入L0正常工作状态）时，允许设备通知对方自己的存在。这种通知被定义为Beacon，它是一种低速、低频的物理信号，并不是 PCIe 8b/10b或128b/130b编码的数据流。

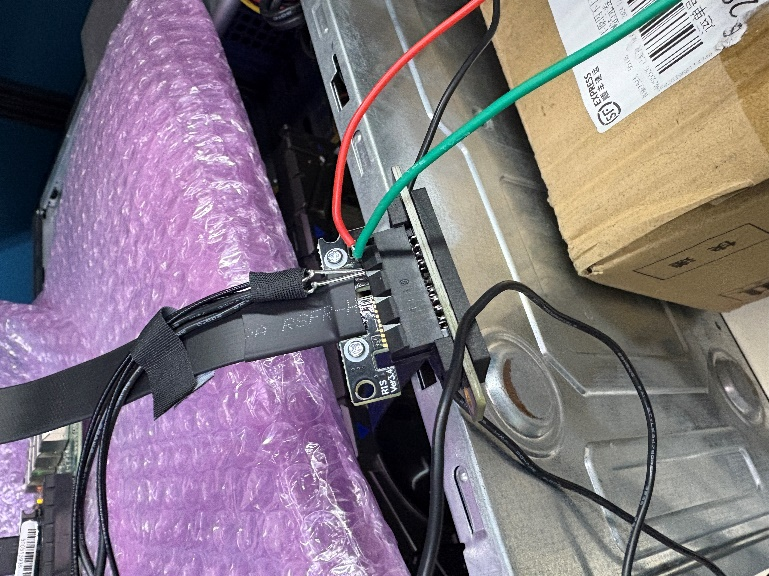

鉴于此，我们采用500M的示波器，将TX+（B14），TX-（B15）通过PCIe的延长线接头处，引到示波器上。C1为TX+，C2为TX-。
从图五和图六可以看到：

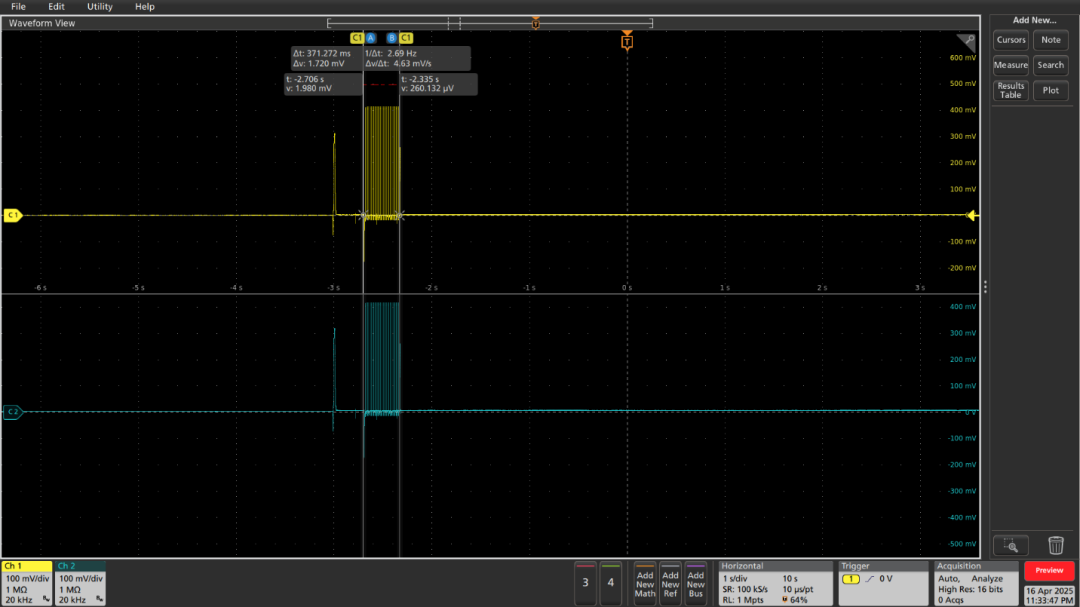

RZ/T2H EVK的Beacon持续时间是370ms，TX+和TX-的幅值在400mV左右，且非常对称。

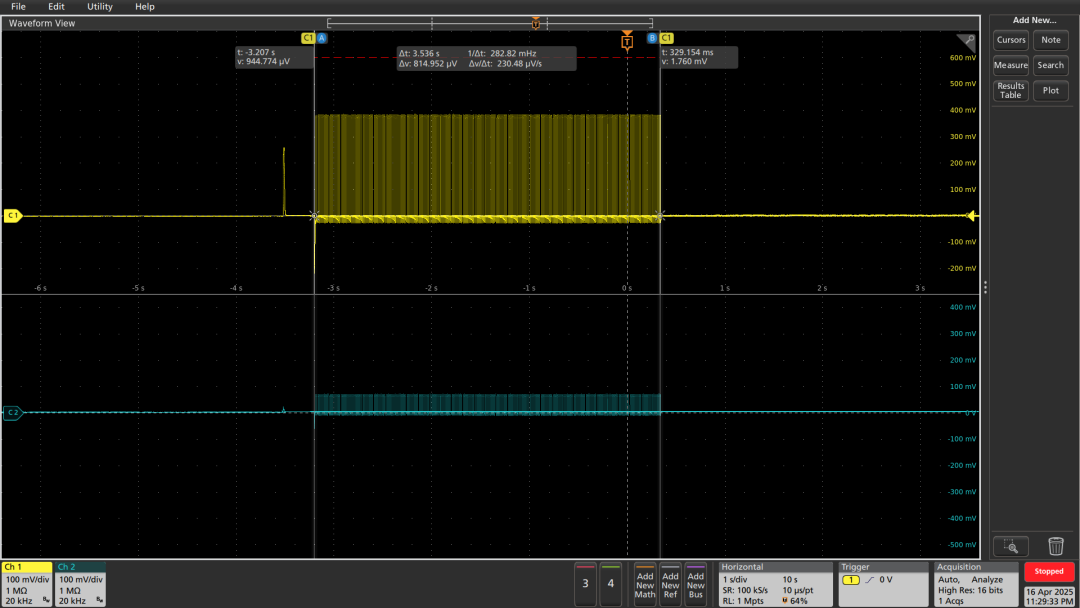

客户RZ/T2H主板的Beacon持续时间是3.5s，猜想该Beacon持续时间太久的原因是一直没有得到EP的应答。且TX+的幅值在400mV左右，而TX-的幅值不到100mV，不对称。
TX+/TX-是从RC端发起的信号，为何在金手指端的波形发生不对称现象？于是我们再仔细核对了客户的PCB，发现客户的第6，7层没有铺地。
由于客户的电路与EVK有局部的不同，为了防止我们判断错误，将RZ/T2H EVK修改成和客户板相同的配置（电阻值以及对应信号悬空等），开发板都能正常启动PCIe，所以基本可以认为是PCB铺地原因导致的差分信号不均衡，从而RZ/T2H作为EP时没有正确收到PC的握手信号，而不响应RC，所以没有下一步动作。
经过客户重新布板，该主板可以进行正常的PCIe通信了。
从这次debug可以看出，PCIe参考地有非常重要的意义。如果PCIe信号线在没有参考地平面的情况下布线，将会导致诸如以下问题：
1 阻抗不连续与严重反射：阻抗在整个走线上剧烈波动，导致信号在每一个阻抗变化点都会发生反射。这会严重劣化信号质量。若地平面断裂/跨分割会导致局部阻抗突变，反射增大，可能引起链路训练失败。
2 信号完整性（SI）问题：
- 眼图塌陷：在接收端看到的眼图会非常“瘦”，甚至完全闭合，眼高和眼宽都不达标。
- 振铃（Ringing）和过冲（Overshoot）/下冲（Undershoot）：由于阻抗失配和反射，信号会产生严重的振荡。
- 时序错误：边沿变得缓慢且不确定，建立时间和保持时间无法满足。
3 电磁干扰（EMI）问题：缺少参考平面，信号产生的电磁场无法被有效屏蔽和约束，会向外辐射，导致EMI测试失败，也可能干扰板上的其他电路。
4 系统不稳定与高误码率：最终结果是PCIe链路训练失败、速率协商不上去、或者在运行中出现大量的数据错误（误码率BER飙升），导致系统频繁蓝屏、卡顿、设备无法识别。
对于PCIe 3.0及以上速率，layout要求较为苛刻， PCB设计者需要足够重视，没有完整的参考地平面，项目失败的风险极高，也会为后期带来不必要的debug工作。PCB一定要遵守RZ/T2H的硬件设计指导书。
RZ/T2H完整的软硬件设计规范、参考例程、工具等，请登录以下网址获取更多资料：
https://www.renesas.com/en/products/rz-t2h
