无源晶振和有源晶振能不能混用?这个问题看似简单，却暗藏致命风险！

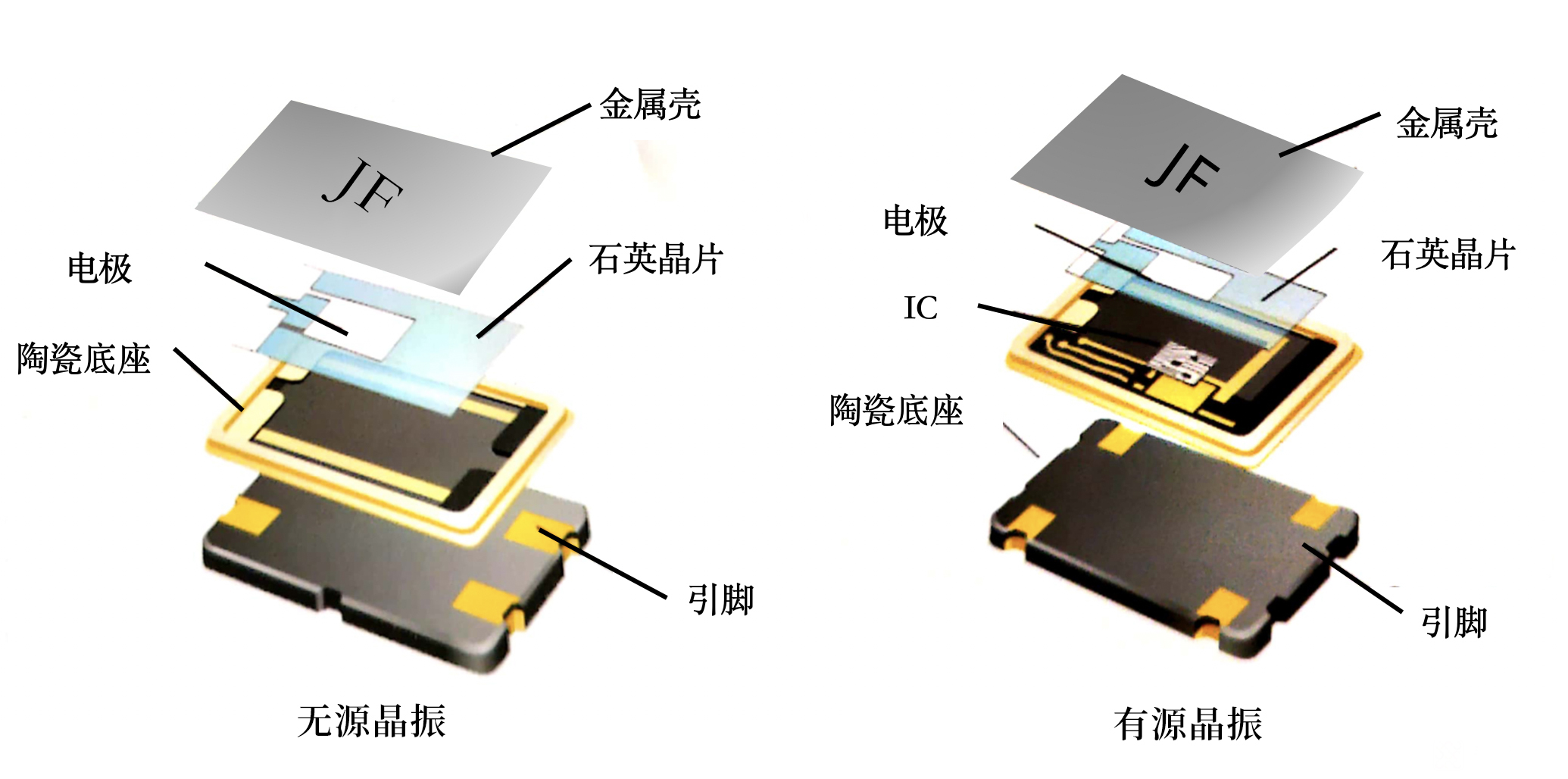

一、无源与有源的“基因差异”
无源晶振（晶体谐振器）
它就像一把“哑琴”，需要外部电路（如反相器、电容）才能奏响乐章。结构极简，只有两个引脚，成本低但依赖性强。比如常见的32.768kHz晶振，必须搭配RTC芯片才能工作。
有源晶振（振荡器）
自带“乐队”（驱动电路），通电即可输出稳定信号。四个引脚中，一脚悬空、二脚接地、三脚输出、四脚供电，堪称“即插即用”的懒人神器。其频率稳定度可达±10ppm以内，是通信基站的首选。
二、混用的“三大致命陷阱”
电平不兼容引发的灾难
无源晶振信号电平由外部电路决定，而有源晶振输出固定电平（如3.3V或5V）。若强行混用，可能导致芯片输入过压烧毁，或信号幅值不足引发误判。
负载电容的生死博弈
无源晶振依赖外部电容（如15pF）起振，而有源晶振内部已集成匹配电路。若混用，外部电容会破坏有源晶振的振荡条件，导致频率偏移甚至停振。
驱动能力的冰火两重天
无源晶振需要芯片内部振荡器提供驱动，而有源晶振自带驱动电路。若两者并联，可能形成“电流拔河”，轻则信号抖动，重则烧毁晶振。
三、这些场景千万别踩雷！
嵌入式系统：STM32等单片机常同时使用8MHz主晶振和32.768kHzRTC晶振，但两者分属不同电路，绝不能接在同一引脚上。
通信设备：5G基站需高精度恒温晶振（OCXO），若误用无源晶振，信号同步误差可能导致数据丢包率飙升。
消费电子：手机WiFi模块若混用两种晶振，可能引发频段干扰，导致网络连接不稳定。
四、正确姿势：按需选择，拒绝“混搭”
低成本方案选无源
适合对精度要求不高的场景，如家电遥控器。但需注意匹配外部电路，否则可能出现“起振失败”的尴尬。
高可靠场景用有源
工业控制、医疗设备等领域，建议选择温补晶振（TCXO），其温度稳定性可达±0.1ppm。虽然成本高3-5倍，但能避免后期维护的天价费用。
多晶振共存的正确打开方式
若需同时使用两种晶振（如主时钟+RTC），务必通过隔离电路或独立电源供电，避免信号串扰。例如STM32开发板中，8MHz晶振用于系统运行，32.768kHz晶振专供实时时钟，两者分工明确互不干扰。
