（摘要）最近静音压电气泵在可穿戴式血压计上的应用出现暴增，国内创新企业深圳乐而信/LOXIM TECHNOLOGIES推出针对低功率压电陶瓷（微孔压电片，以及压电气泵）的专用驱动芯片LX8201，针对20-30KHz, 30-50KPa以及0.5-1.5L/min的气泵，具备良好的工作性能和明显的成本优势。

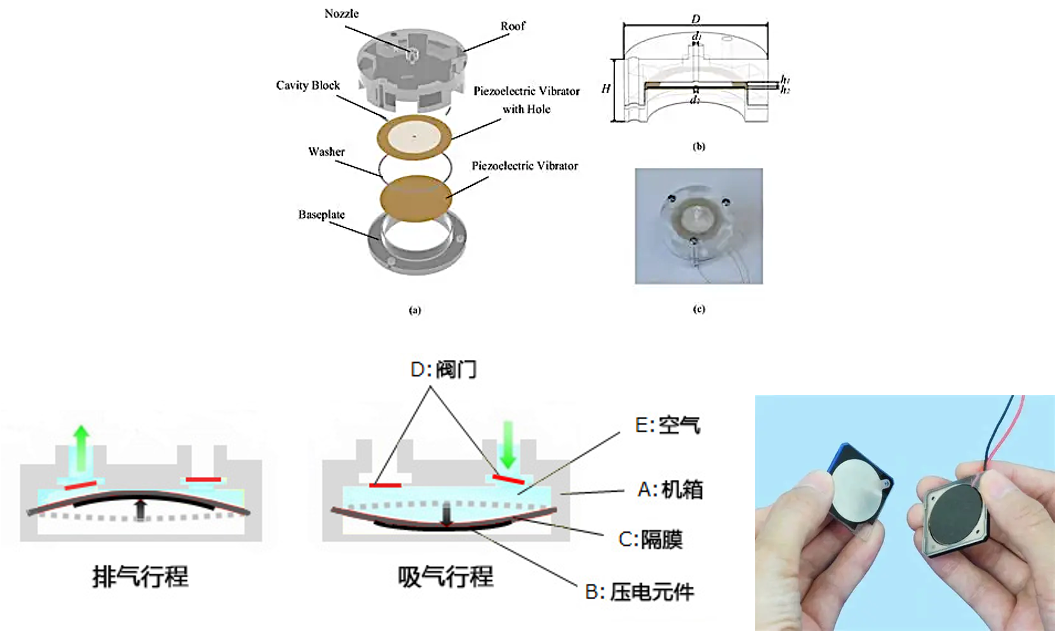

压电泵是种新型流体驱动器，它不需要外加的驱动电机，而是直接利用压电陶瓷的逆压电效应使压电振子在电场作用下径向压缩，内部产生拉应力，从而使压电振子弯曲变形，再由变形产生泵腔的容积变化实现流体的平缓连续输出或者利用压电振子产生波动来传输流体。
于传统泵所不具备的结构和设计特点，压电气泵具有以下显著优势:
- 高效节能: 无需额外的驱动电机，能耗低，效率高。
- 体积小巧: 体积小，结构简单，易于集成到各种设备中。
- 无噪音: 在工作过程中不产生噪音，适用于对噪音敏感的环境。
- 无电磁干扰: 不产生电磁辐射，适用于对电磁环境要求高的场合，
尽管压电泵的发明与发展仅20多年的历史，但在航空航天器、机器人、汽车、医疗器械、家电、生物医学、微型机械和IC电路冷却等领域里得到广泛的应用，潜在的社会及经济效益极其显著。

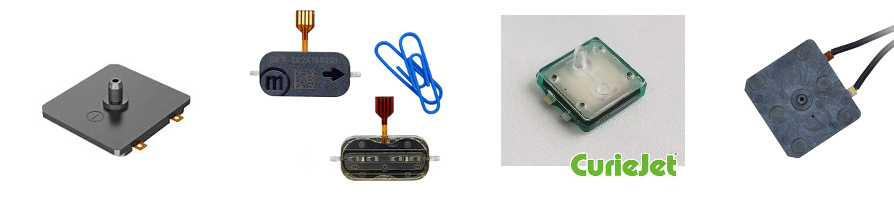

跟很多其他工业器件的发展轨迹一样，压电气泵也是先从发达国家首先研制出来，然后国内的公司开始跟进开发，其中有代表性的公司为：
1. 日本村田Murata
2. 日本高砂TAKASAGO
3. 德国Bartels
4. 台湾CurieJet
5. 广东奥迪威
6. 常州威图
7. 江苏蚂蚁动力
8. 东莞西喆
9. 谐振精密
10. 厦门白边

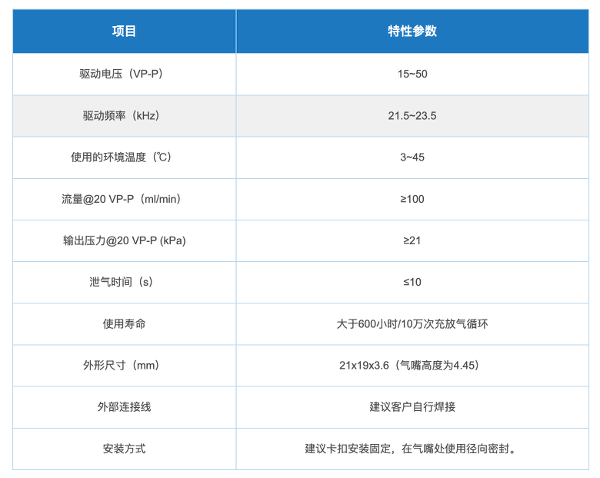

以常州威图的一款压电气泵MAC20 A-01为例，其主要特性参数如下：
驱动方案的选择

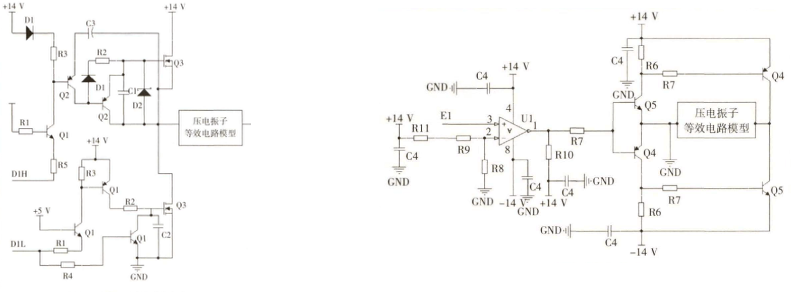

压电气泵一般的工作频率在20-25KHz,驱动的功率也不高，一般采用下面两种驱动电路，但因为此类分立器件组成的电路对死区时间以及电源电压稳定性有很高要求，导致驱动的效率（压力/流量特性）以及压电气泵的发热超出预期，另外因为分立器件的原因，也会导致不同的压电气泵的一致性有明显波动。
改进方案
采用LOXIM的压电陶瓷驱动芯片（LX8201），用在压电气泵的驱动上，采用专利的硬件电路和自动追频算法，初步尝试结果显示：
- 维持同样的输出特性（P-Q）下，压电气泵的发热会明显降低
- 不同气泵输出特性曲线的一致性会更好更加稳定
随着压电气泵在可穿戴设备、血压监测、吸奶器、冷却风扇以及其他工业/医疗行业应用的不断拓展，LOXIM压电气泵驱动芯片的应用会越来越广。
