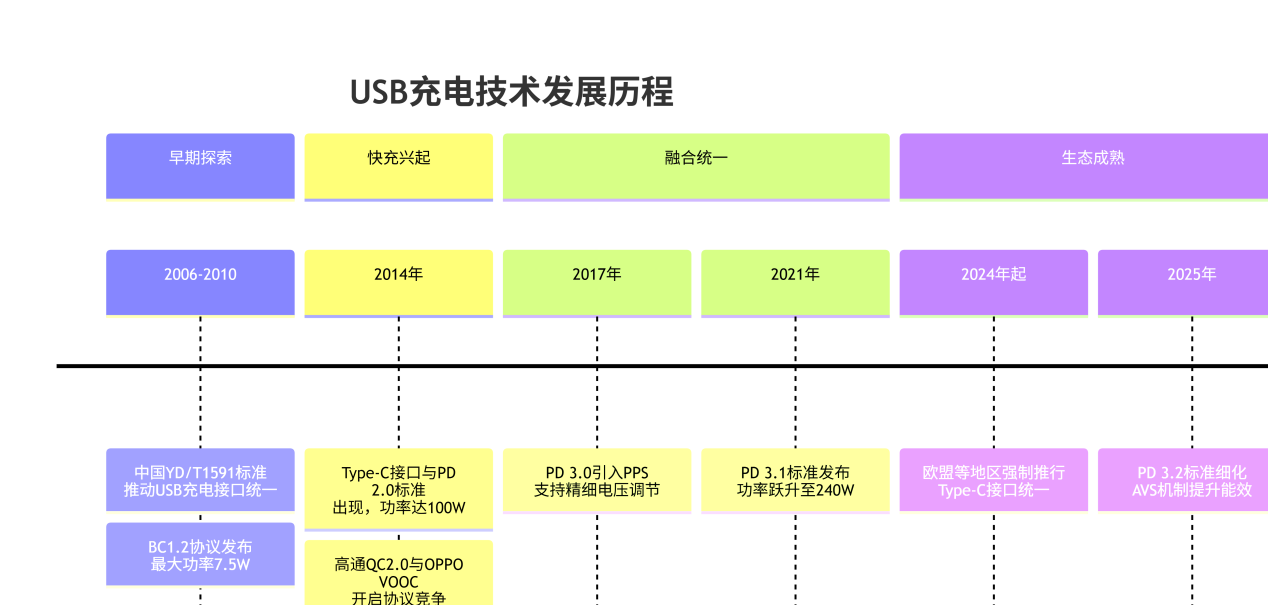

一、USB快充发展趋势与防护挑战
随着USB快充的发展，支持的产品种类也越来越多，比如手机、笔记本电脑、平板、电动工具、各种消费类产品乃至小型家电等高能耗设备。然而，随着功率的提升，充电口面临的浪涌和静电威胁也越来越严重，对产品可靠性提出了更高的防护要求
二、关键线路与潜在风险
充电功率从5V/3A逐步提升至36V/5A，用于充电功能的关键线路（如USB-A中的Vbus、DP、DM，以及USB-C中的Vbus、DP、DM、CC1、CC2）成为防护的重点。EOS浪涌和ESD可能通过这些线路侵入后级电路，甚至因插拔操作产生的浪涌也可能导致主控芯片损坏。
三、SDxxX系列防护器件介绍
MDD推出的SDxxX系列防护器件，功率覆盖300~450W，具备强大的浪涌防护能力，静电防护可达接触和空气放电±30KV。该系列采用SOD-523贴片小型封装，符合产品小型化需求，适用于各类充电头、电动剃须刀、电动牙刷、小型蓝牙音响等USB充电产品的充电口防护。
四、MDD质量保障体系

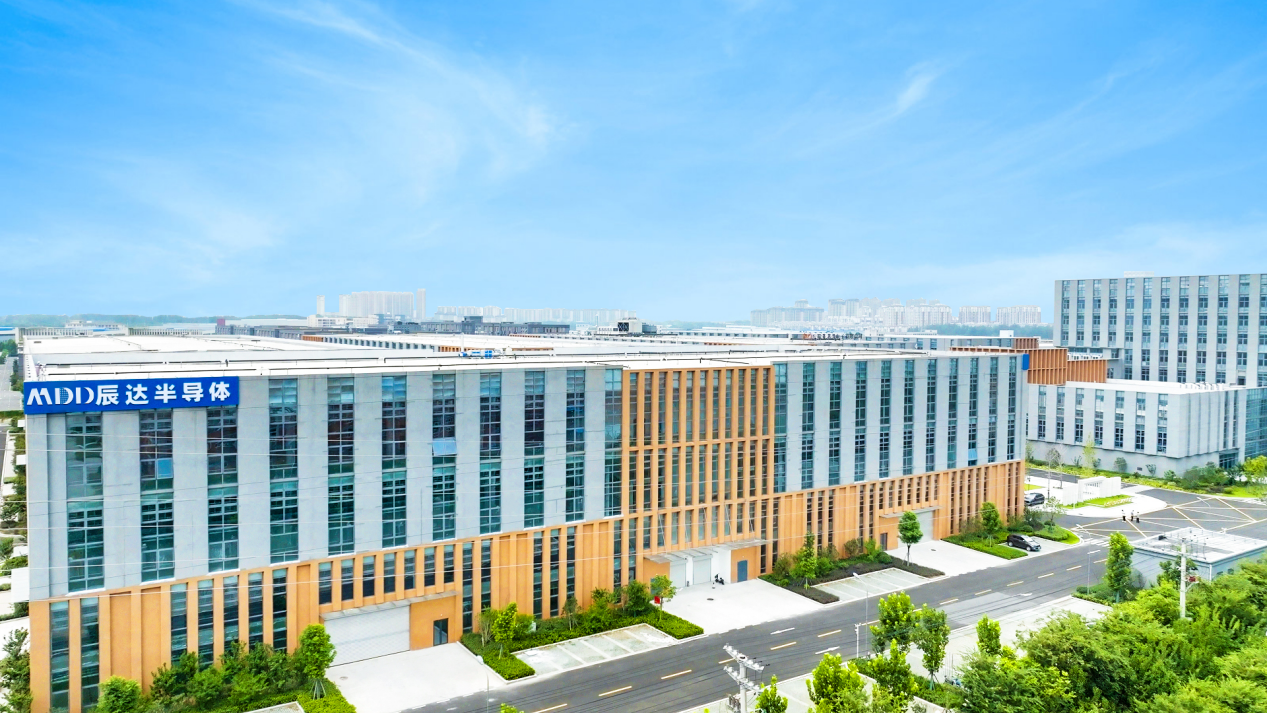

MDD工厂位于安徽滁州，占地面积2w㎡，已全线引入全自动化生产设备。工厂通过IATF16949认证及ISO 9001/ISO 14001等体系认证，工厂配备有可靠性实验室。MDD拥有完整的器件生产线，从材料输入，到成品输出，皆经可靠性实验室进行测试，确保所有出厂产品皆经过严苛测试，全程可控。

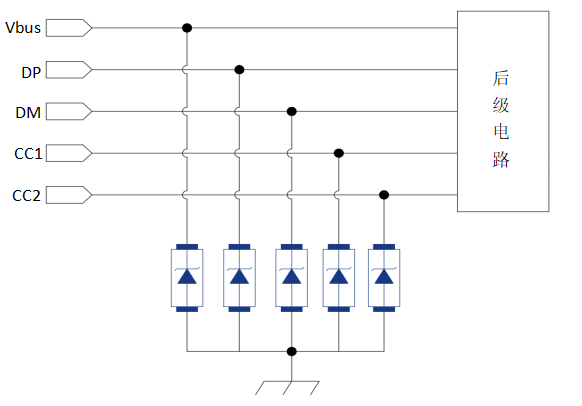

五、典型快充充电头防护电路示意图

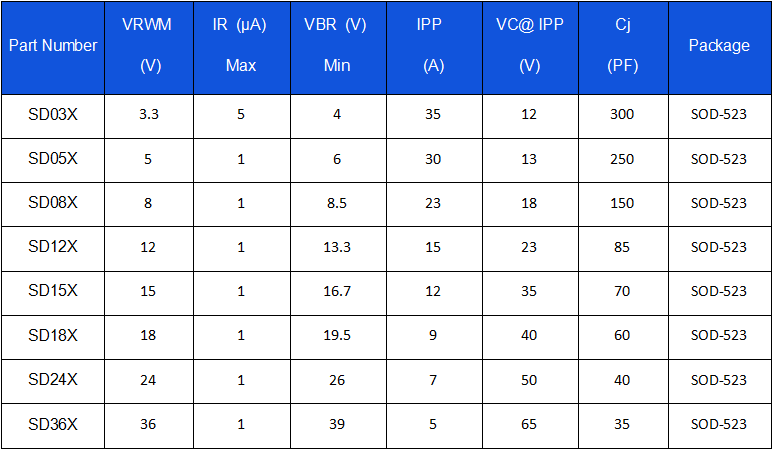

六、选型推荐
MDD目前推出的高性能、小封装的ESD与浪涌防护器件，具备高防护等级、低漏电、低钳位电压和优良的温度适应性，适合现代便携电子设备中对空间与可靠性要求并重的USB接口及其他高速数据线的保护设计。
