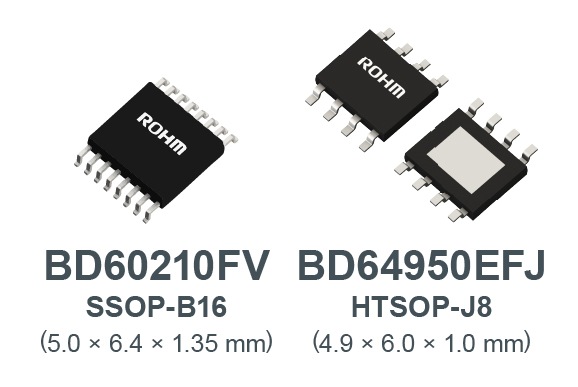

ROHM（罗姆半导体）宣布，推出可广泛适用于直流有刷电机的通用电机驱动器IC“BD60210FV”（20V耐压，2通道）和“BD64950EFJ”（40V耐压，1通道），新产品适用于包括冰箱、空调等白色家电在内的消费电子以及工业设备领域。
近年来，从白色家电等消费电子到工业设备领域，控制机构的电动化进程加速，对更加节能的直流有刷电机的需求日益增长。另一方面，要求电机驱动器实现设计标准化、减少外置元器件数量、可靠性高、体积小巧。如何兼顾成本和设计效率已成为重要市场需求。ROHM针对这些需求，推出兼顾通用性、空间节省程度及设计便捷性的两款产品“BD60210FV”和“BD64950EFJ”，助力提升应用产品的设计效率与性能。
两款产品均采用通用性好的封装形式，不仅易于引入新设计中，还可显著提升电路变更、衍生型号开发以及设计标准化的效率。另外，新产品还实现低待机电流（Typ：0.0μA，Max：1.0μA），可大幅提升应用产品待机时的节能性能。

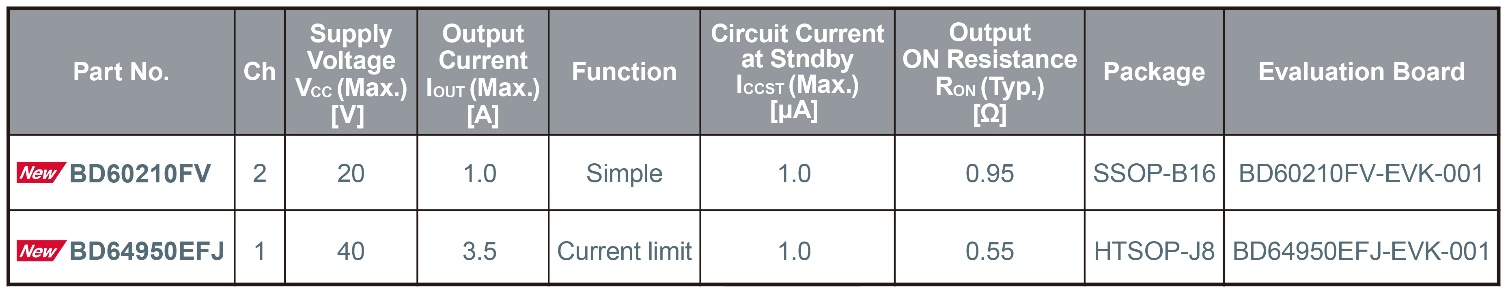

“BD60210FV”是一款可驱动2个直流有刷电机或1个步进电机的双路（2ch）H桥*1直接PWM控制*2型电机驱动器。通过采用无需升压的H桥电路结构，更大程度地减少了外置元器件数量，从而有助于进一步节省空间和简化设计。
而“BD64950EFJ”则采用单路（1ch）H桥电路，同时支持直接PWM控制和恒流PWM控制*3两种控制方式。另外，采用低导通电阻设计，可有效抑制发热，实现高效率电机驱动。该产品耐压40V，适用于需要高电压（24V）驱动的有刷直流电机。
新产品已经开始量产（样品价格300日元/个，不含税），并已开始通过电商进行销售，均可购买（BD60210FV、BD64950EFJ）。另外，ROHM还提供可助力应用产品开发和设计的评估板（BD60210FV-EVK-001、BD64950EFJ-EVK-001）。
未来，ROHM将继续扩充消费电子和工业设备领域的电机驱动解决方案，为社会舒适性的提升和节能贡献力量。
＜应用示例＞
・消费电子设备
冰箱（制冰机旋转和风门控制）、空调（百叶窗控制）、打印机（导轨移动）
扫地机器人（刷头旋转）、热水器和电饭煲（阀门控制）、加湿器（驱动风扇控制）
・工业设备
自动门和卷帘门（动作控制）、小型传送带（传送控制）、电动工具（旋转控制）
其他各种小型电机控制
＜术语解说＞
*1) H桥
一种用来控制电机旋转方向的电子电路。在绘制电路图时，因4个开关（晶体管或MOSFET）呈H形排列而被称为“H桥”。
*2) 直接PWM控制
直接将PWM（脉宽调制）信号传输至H桥等电路，以此直接控制电机转速的方式。通过PWM占空比调节供给电机的电压。电路结构相对简单，响应速度较快。
*3) 恒流PWM控制
为保持电机电流恒定而采用PWM控制方式。这种控制方式能使电机在低速时仍能保持转矩，适用于需要精密控制的设备等应用。
