在工业自动化、汽车电子和智能设备蓬勃发展的今天，高精度角度与位置传感技术已成为提升系统性能的关键。传统的光编码器虽精度高，但对环境清洁度要求严苛，易受粉尘、油污干扰，限制了其在恶劣条件下的应用。磁编码器作为一种替代方案，凭借其强抗干扰性和可靠性，正迅速占领市场。圣邦微电子（SG Micro）推出的VCE275X系列磁编码器芯片，基于各向异性磁阻（AMR）技术，以14位有效分辨率、超低延迟和多重输出接口，为工业与汽车领域带来了突破性解决方案。
VCE275X系列的技术架构与创新定位
VCE275X系列是圣邦微电子基于AMR技术和优化CMOS调理电路打造的一款高集成度磁编码器芯片，专为旋转磁场角度检测设计。该系列支持0°至360°绝对角度测量，有效分辨率达14位，并通过18位SPI输出实现高精度数据传递。工作磁场强度要求低至300高斯以上，结合先进的芯片设计，VCE275X在精度与功耗间取得了卓越平衡。其系统延迟低于2μs，最大转速支持18000转/分钟，适用于高速动态场景。

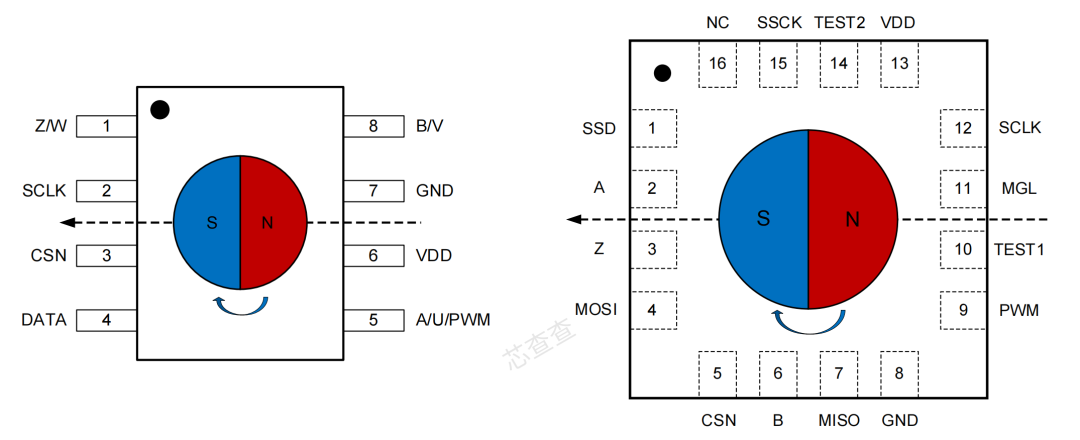

从产品定位看，VCE275X系列瞄准中高端磁编码器市场，直接对标国际厂商如AMS的AS5x系列或TI的Magnetoresistive传感器。圣邦微电子通过集成化设计和本地化供应链，实现了更具竞争力的成本控制，同时保持了工业级可靠性（工作温度范围-40°C至+125°C）。该系列提供多种封装选项，包括SOIC-8和TQFN-3×3-16JL，方便开发者灵活选型。
产品亮点：AMR技术引领高精度与高可靠性革命

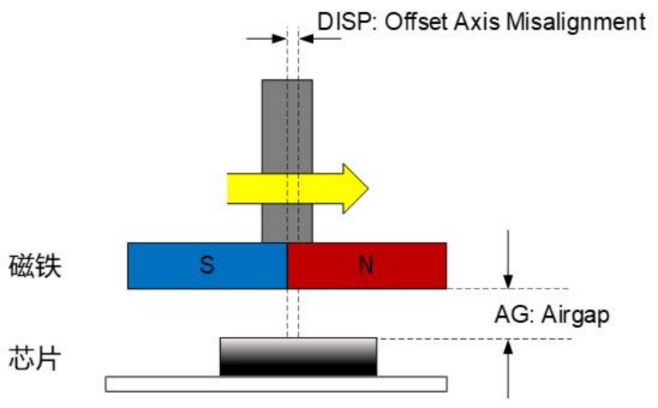

VCE275X系列的核心优势源于其AMR技术基础。与传统霍尔效应传感器相比，AMR元件在饱和工作模式下对磁场强度变化不敏感，从而显著提升了抗震动和抗温度漂移性能。芯片内置两路惠斯通电桥结构的AMR磁感元件，对磁场角度变化极为敏感。当单对极圆柱磁铁随转轴旋转时，磁场方向变化引发阻值改变，芯片通过内置跟踪算法实时计算角度信息。
在性能层面，VCE275X集成了高精度补偿模块，包括OFFSET补偿、温度偏移补偿和自动增益补偿，确保在全温度范围内保持稳定输出。实测数据显示，其角度精度误差低于0.1°，远优于传统霍尔编码器。此外，芯片支持可配置数字滤波，提供四档强度选项，有效抑制信号噪声，提升系统鲁棒性。
接口灵活性是另一大亮点。VCE275X提供增量式ABZ信号（支持1-4096线任意分辨率）、绝对式SPI（4线或3线）、PWM、UVW换相信号以及SSI接口，覆盖了从简单速度检测到复杂位置控制的全场景需求。例如，在电机控制中，UVW输出可直接用于换相，简化系统设计。
应用场景：从汽车到工业自动化的广泛覆盖
VCE275X系列的多功能性和高可靠性使其在多个领域展现出巨大潜力。在汽车电子领域，它可作为电子助力转向（EPS）系统的角度传感器，实时监测方向盘转角；在电子油门踏板和节气门控制中，提供精准的位置反馈；还可用于油泵、水泵等车载电机的转速监测。其抗震动特性确保了在恶劣行车环境下的稳定运行。
在工业自动化方面，VCE275X适用于伺服电机、步进电机和直流无刷电机的控制，实现高精度角度和速度反馈。例如，在机器人关节臂中，芯片可检测旋转角度，支持轴心或偏心安装，提升运动控制精度。其低延迟特性（<2μs）使其在高速伺服系统中表现优异，减少系统响应时间。
消费电子与无人机领域同样受益。在云台和无人机舵机中，VCE275X提供高分辨率角度监测，抗干扰能力确保在震动环境下仍保持准确数据输出。此外，智能家居设备如扫地机器人或智能门锁，也可利用其进行位置传感，延长设备寿命。
