技术 | 动态响应快人一步！圣邦微电子高性能 COT 降压转换器 SGM611A13 解析

SGM611A13 是一款输入电压范围 4.5V 至 16V，可持续输出 12A 电流的高频同步降压转换器。其输出电压可在 0.6V 至 5.5V 范围内灵活调节，支持频率可选与电流限制可调，极大提升了设计的灵活性。远端采样、高效稳定，主打一个用得放心。主要用在服务器、数据中心、通信设备、企业 SSD 等大电流场景，助力 AI 算力更上一层楼。

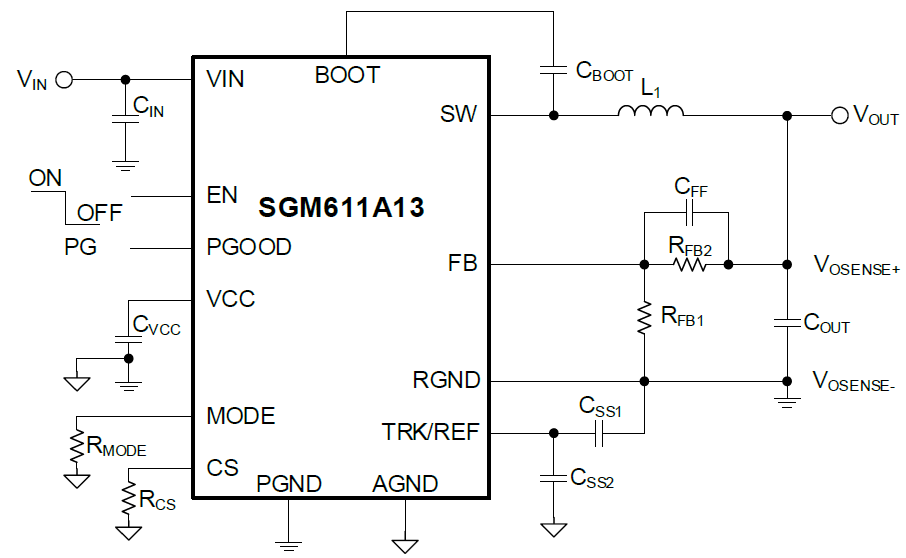

SGM611A13 典型参数

SG Micro Corp

采用超快速瞬态响应的自适应恒定导通时间（COT）架构；

宽输入电压范围：4.5V 至 16V；

宽输出可调电压范围：0.6V 至（输入电压的 90%）且上限为 5.5V；

可选择的开关频率：600kHz、800kHz 和 1000kHz；

远程差分输出电压采样；

可调电流限制水平；

可持续输出电流：12A；

集成低导通电阻（RDSON）功率场效应晶体管（FET）；

支持低 ESR 的输出电容；

在结温（TJ）为 0℃ 至 +85℃ 时，参考电压精度为 1%；

在结温（TJ）为 -40℃ 至 +125℃ 时，参考电压精度为 1.5%；

轻载高效模式或强制连续导通模式（CCM）；

出色的负载调整率；

电源良好的开漏输出指示；

支持外接基准电压且输出电压跟随外部基准电压动态可调；

输出放电功能；

从 0.91ms 计时器可调的软启动时间；

支持预偏置启动；

提供符合环保理念的 TQFN-3×4-21L 绿色封装。

SGM611A13 核心特性

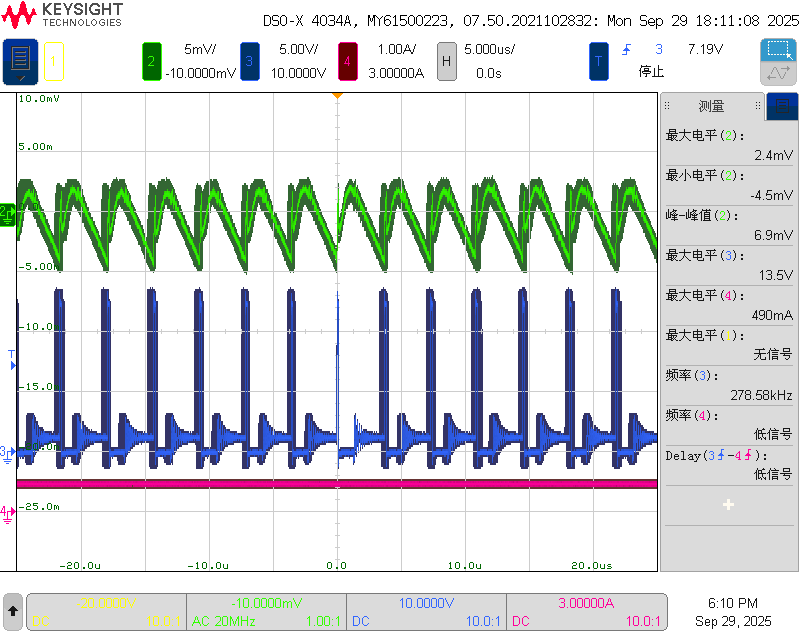

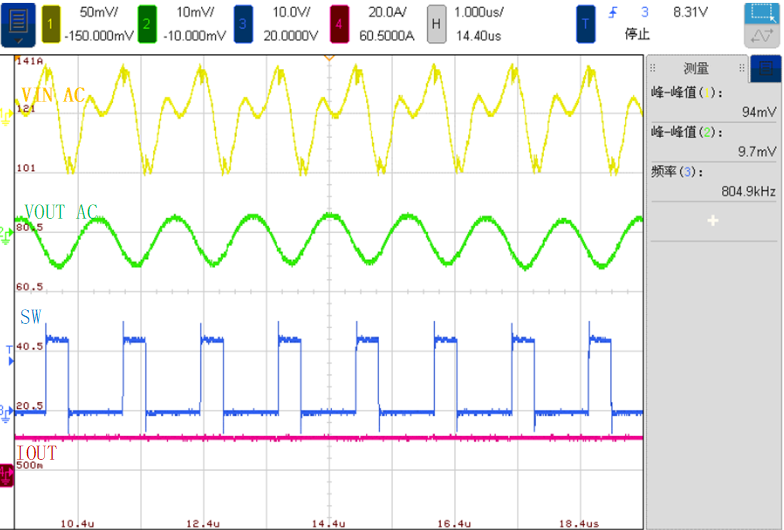

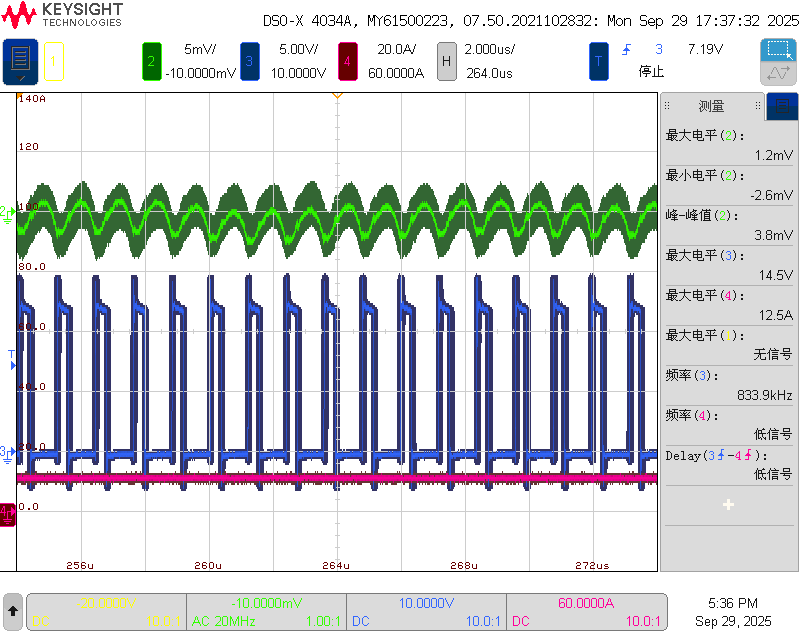

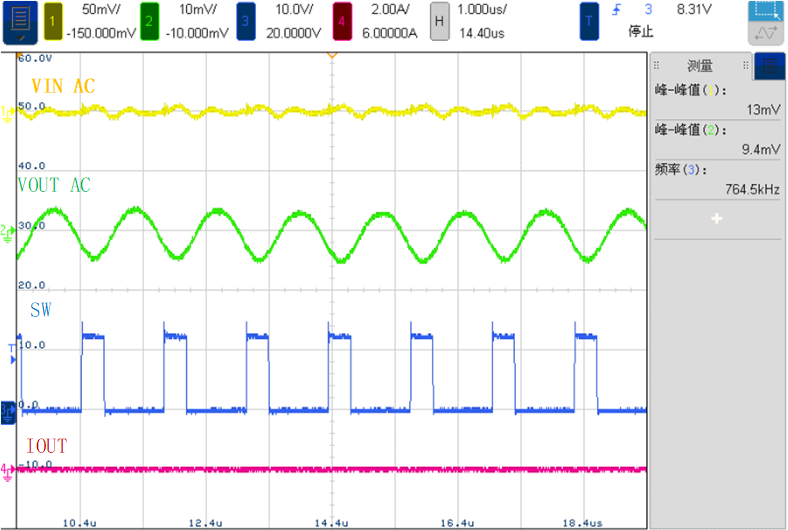

SGM611A13 采用 COT 架构，配合独特的 Ramp 电路，使得系统具有非常高的稳定性。无论是 PSM 模式还是 FCCM 模式, 开关波形都十分丝滑；双脉冲现象是没有的，输出电压纹波稳稳控制在 10mV 以内。下面图 2 波形展示了单次触发下的输出电压纹波，通过不同波形的角度例如 VOUT AC、VOUT DC、IOUT、IL 等等，全方面展示了稳定的性能。图 3 波形展示了长时间积累下的输出纹波，经过长时间运行与波形捕捉，SW 发波依然稳定如故。

VIN = 12V, Vo = 3.3V, Io = 0A

VIN = 12V, Vo = 3.3V, Io = 12A

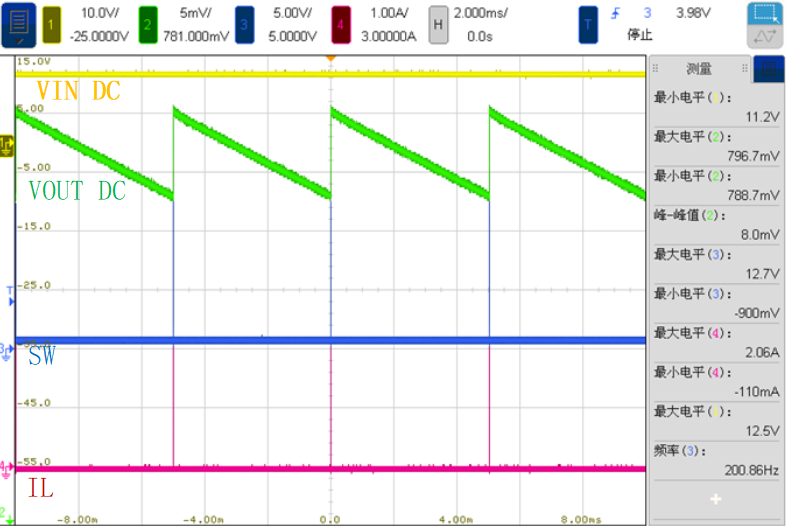

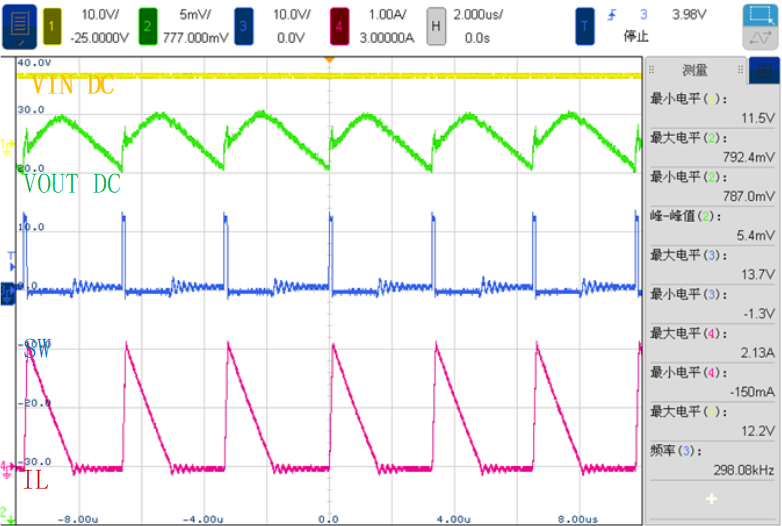

VIN = 12V, Vo = 0.8V, Io = 0A

图 2 SGM611A13 单次触发下静态输出波形

VIN = 12V, Vo = 3.3V, Io = 0A

VIN = 12V, Vo = 3.3V, Io = 12A

VIN = 12V, Vo = 0.8V, Io = 0A

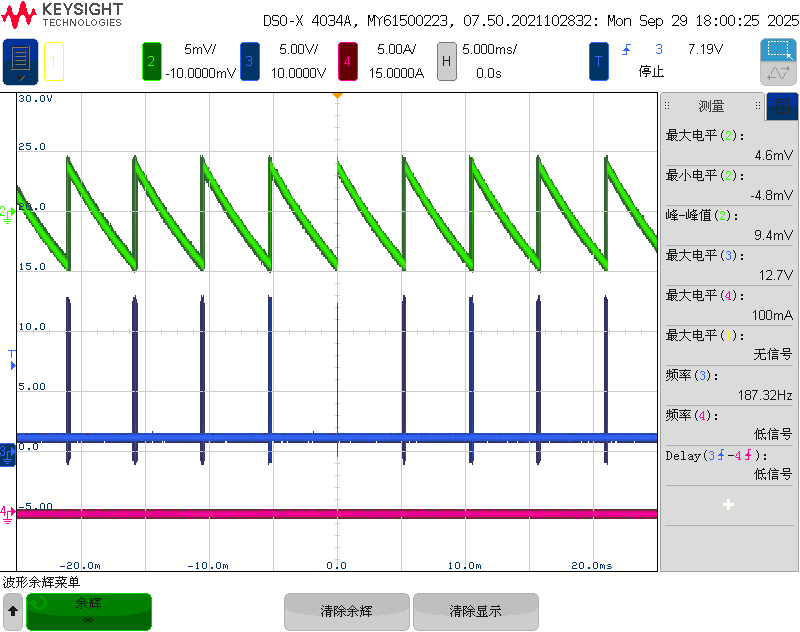

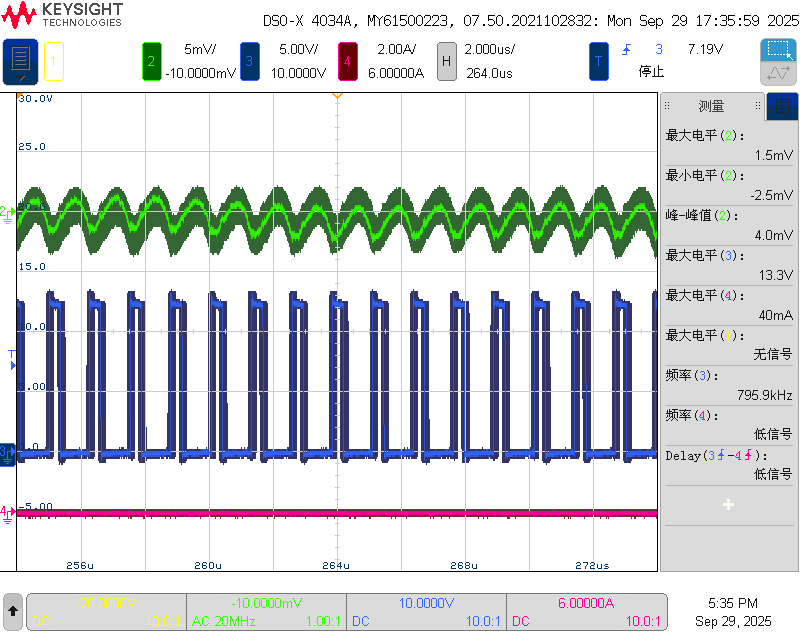

图 3 SGM611A13 长时间累积下静态输出波形

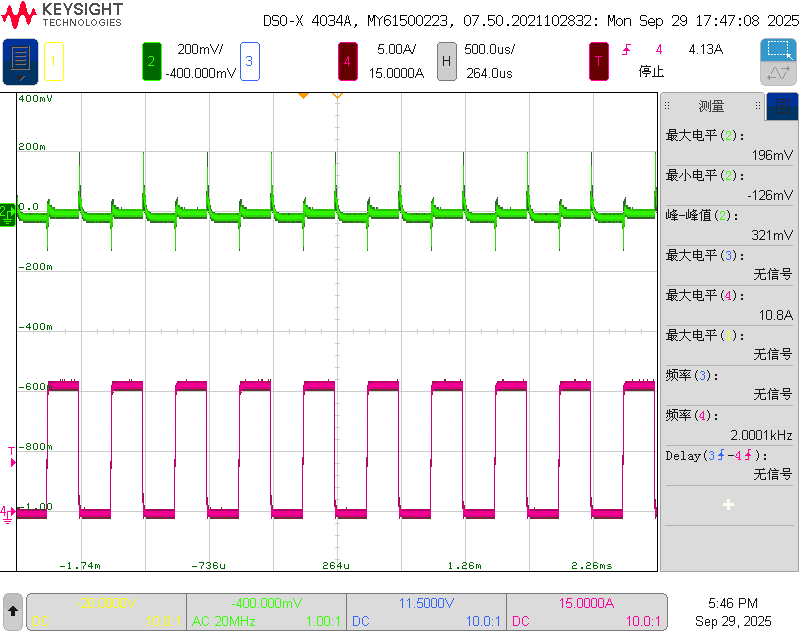

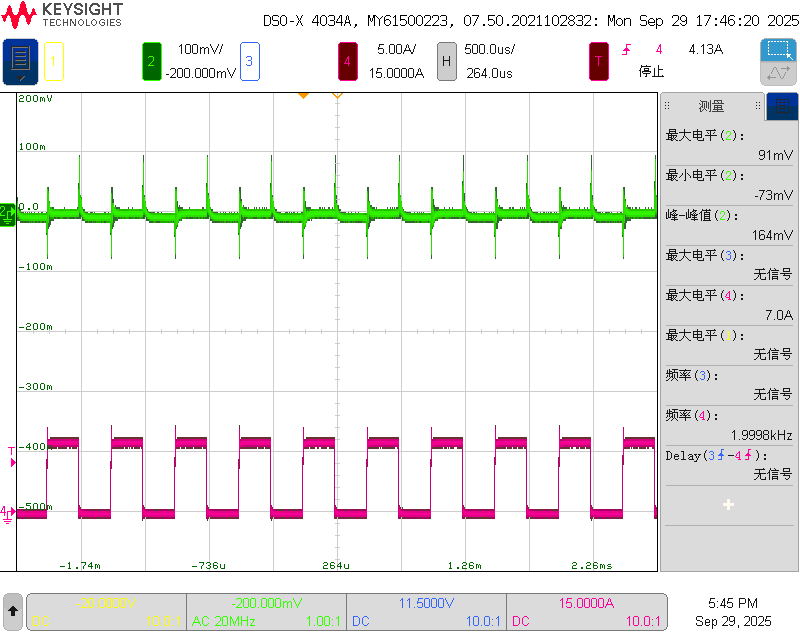

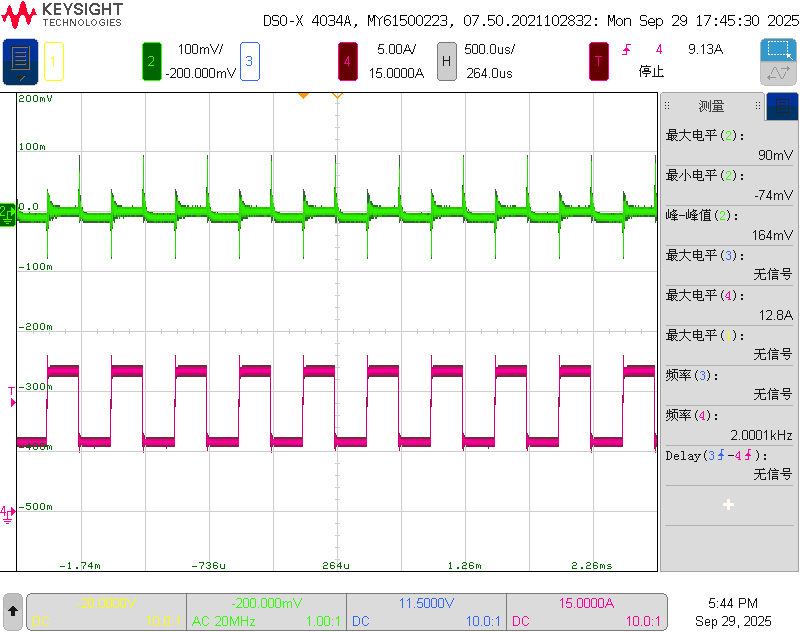

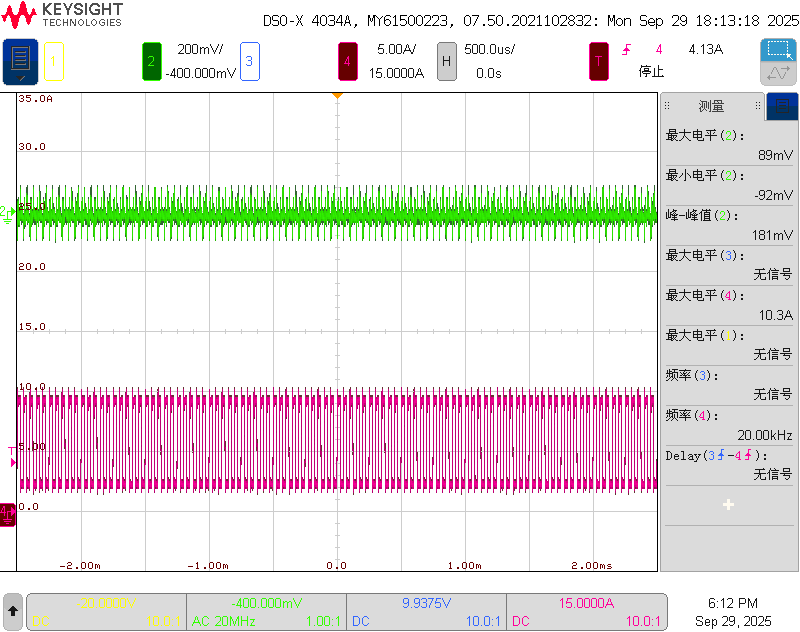

快速的动态响应是 SGM611A13 最大的亮点。得益于 COT 架构及对内部环路参数的细致打磨，面对半载突变、满载突变、0A 跳变，甚至高频突变，SGM611A13 都能从容应对。不仅欠压和过压小，而且稳态恢复时间快。

VIN = 12V, VOUT = 3.3V, FCCM, 800kHz, 0A-6A@2.5A/μs

VIN = 12V, VOUT = 3.3V, FCCM, 800kHz, 6A-12A@2.5A/μs

VIN = 12V, VOUT = 3.3V, FCCM, 800kHz, 0A-10.8A@2.5A/μs

VIN = 12V, VOUT = 3.3V, FCCM, 800kHz, 1.2A-10.8A@2.5A/μs

图 4 SGM611A13 动态输出波形

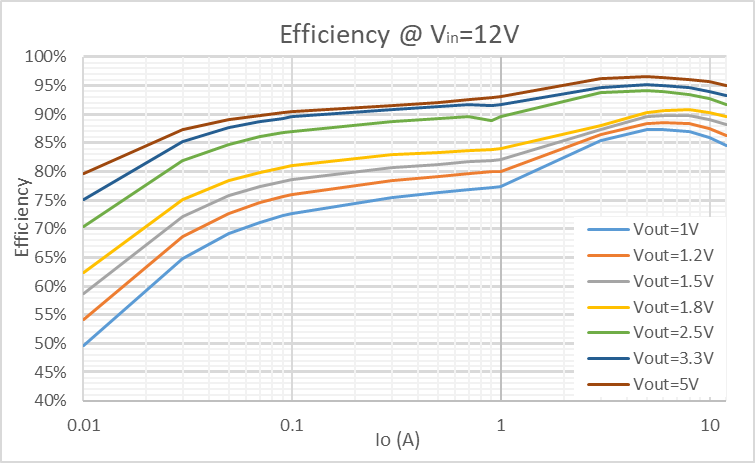

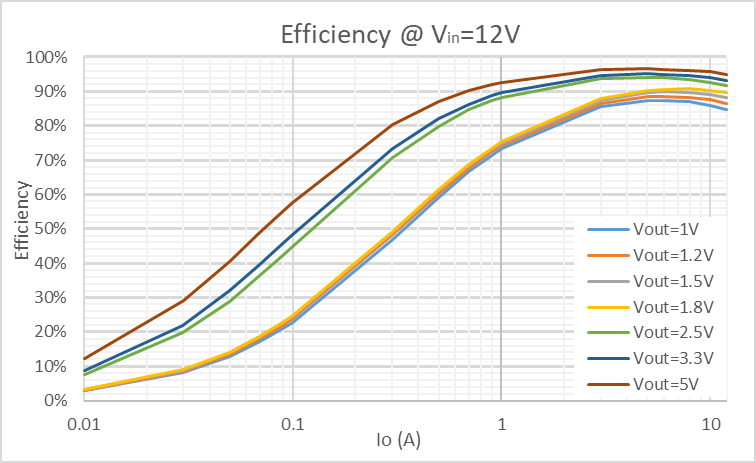

效率是能源转换的核心，也是支撑高算力运行的基石。SGM611A13 致力于解决效率难题，通过优化的低导通电阻（RDSON）与高速栅极驱动，在典型工作条件下实现高达 94% 的转换效率（VIN = 12V, VOUT = 3.3V, IOUT = 12A）。在输出电流大于 2A 的广泛负载范围内，其效率均可维持在 80% 以上，助力系统节能与环保设计。
