领芯微电子推出一款32位内核的面向汽车电子应用的SOC产品——LCA067AK45LU8。集成LIN PHY，集成6相NN MOS，可灵活配置为3相或者4相工作模式，可直接驱动三相电机绕组，以及步进电机，并通过AEC-Q100 Grade1认证。
该SOC芯片输入电压范围5.5V~28V，最大耐压40V；配置为4相工作模式，持续电流为0.5A，配置为3相模式，持续工作电流可达 1A。广泛适用于汽车空调出风口电机、AGS进气格栅执行器、电子水阀、座椅风机等电机应用控制系统。
产品介绍
MCU性能
72MHz 32位M0内核
-硬件除法器
-Cordic计算单元
-CRC计算单元
支持低功耗模式
工作环温：-40℃~125℃
储存器
64KBytes 嵌入式 Flash，支持预取功能和读/写保护，支持 Parity 校验
10KBytes SRAM，分为两个独立分区，分别为 4KB 和 6KB，支持 Parity 校验
16KBytes ROM，支持从 ROM 启动和安全故障处理
电源管理与复位
2.0V 到 5.5V 供电和 I/O
内置两个 LDO：正常 LDO 和低功耗 LDO
高精度上电、掉电复位（POR_PDR）
8个可编程低压复位（LVR），8个可编程电压监测器（LVD）
时钟系统
内置出厂校准过的 16MHz RC 振荡器（RCH，1%精度）
32KHz 的低速晶振（OSCL）
内置出厂校准过的 32KHz RC 振荡器（RCL，10%精度）
内置 PLL，最高输出 288MHz，抖动小于100ps
通讯模块
2 个 UART
1 个 SPI
1 个 I2C
LIN-PHY模块
- 内部集成了 LIN 收发器和驱动芯片，兼容 “ LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602 ”标准；通过AEC-Q100认证
- 支持12V应用，工作电压范围5.5~27V
- 支持远程唤醒， LIN 传输数据速率高达 20kbps
- 内置过温保护功能（热关断）
- 内置显性超时功能
- 总线限流保护功能
- 电池欠压保护功能
- 极低功耗的休眠模式
- 最大支持 15 个从机自动寻址
模拟模块
1个12位A/D转换器，最高转换速率为2MSPS，双采样保持电路，灵活可配的序列模式，支持ADC通道挂起和注入
3个差分运算放大器（OPA），2个模拟比较器(ACMP)，1个10位D/A转换器(DAC)
电机驱动模块
输入电压范围VSM5.5-28V，最大耐压40V
集成 6 路 NN 预驱和 6 路 NN MOS，集成 charge pump
可配置为 4 相和 3 相工作模式，4相工作电流 0.5A，3相模式工作电流 1A（持续）
内置相电压采样BMEF分压单元，和VDC 分压模块，分压精度 1%精度以内
内置欠压、过流、过温保护（170°C），VDS 过压保护，VDS 过压保护点：可配置为 1.75V、2V、2.25V、2.5V、2.37V、2.71V、3.05V 或 3.39V
5V LDO输出电流最大50Ma ，低功耗电流< 70 uA
支持-40°C 至 150°C 的结温
产品描述
LCA067AK45LU8高度集成电机控制所需部件，所需外围元器件少、噪声低、电机转矩脉动小。内置 EEPROM，可配置客户电机参数、启动和调速方式。调速接口可选择PWM、模拟输入和 UART调节电机转速，同时集成电机转速指示功能，可通过FG引脚或UART接口实时读取电机转速。速度控制方式可选择恒转速、恒电流和恒功率。芯片集成过流、欠压、过压、过温、缺相、堵转等多种保护模式。

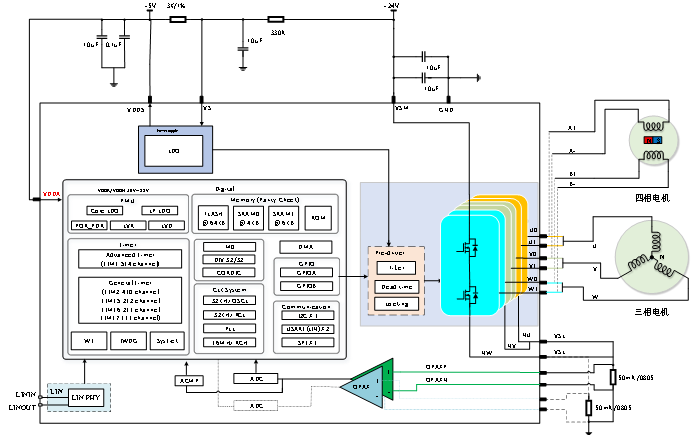

系统框图
应用场景
使用场景功能参数
| 输入电压 | 5.5 ~ 25 V |
| 功率范围 | 1 ~ 12 W |
| 适用电机 | 两相四线步进电机控制 / 三相无刷电机控制 |
| 控制方式 | 有感 / 无感FOC、 有感 / 无感BLDC、 两相步进电机 |
| 应用产品 | 空调出风口电机、AGS进气格栅执行器、电子水阀、座椅风机等 |

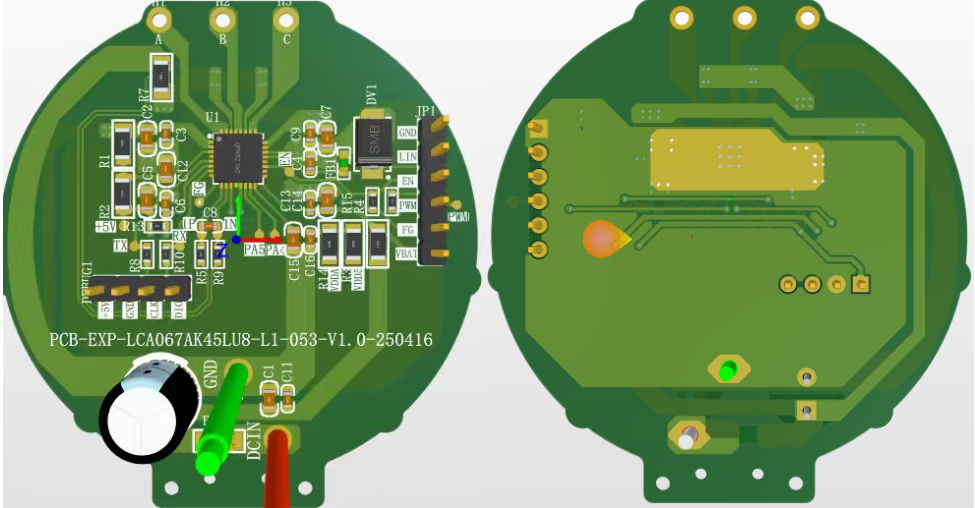

Demo板展示

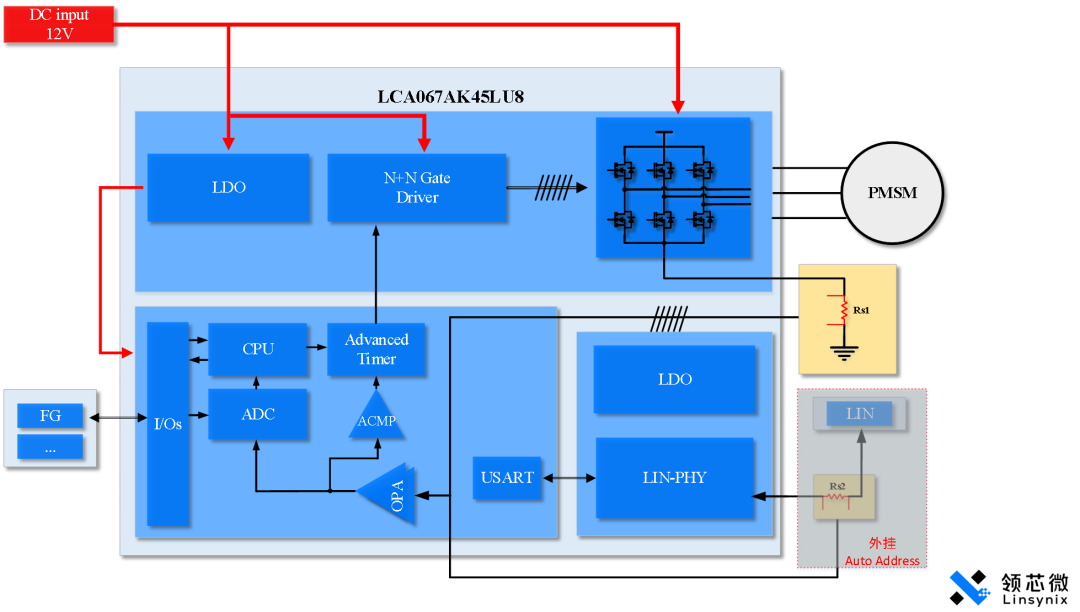

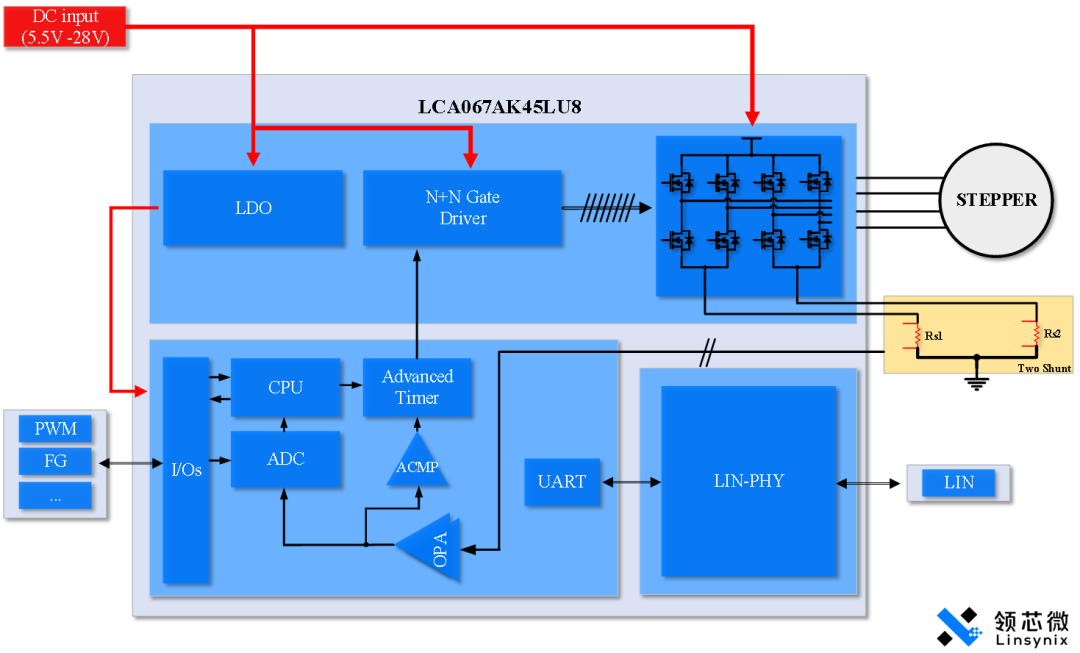

电机控制系统框图
LCA067AK45LU8产品全集成设计，解决了分立器件方案控制系统复杂程度高、成本高、稳定性不足等问题，使得整体控制电路简洁高效，降低经济成本，并缩短产品开发周期。同时在产品设计中降低电磁干扰风险，满足车规应用严格EMC要求。该SOC芯片可实现3 相和 4 相工作模式，从而适配步进电机、三相直流无刷电机等不同电机的驱动控制，有效降低车企多场景开发的适配成本。
