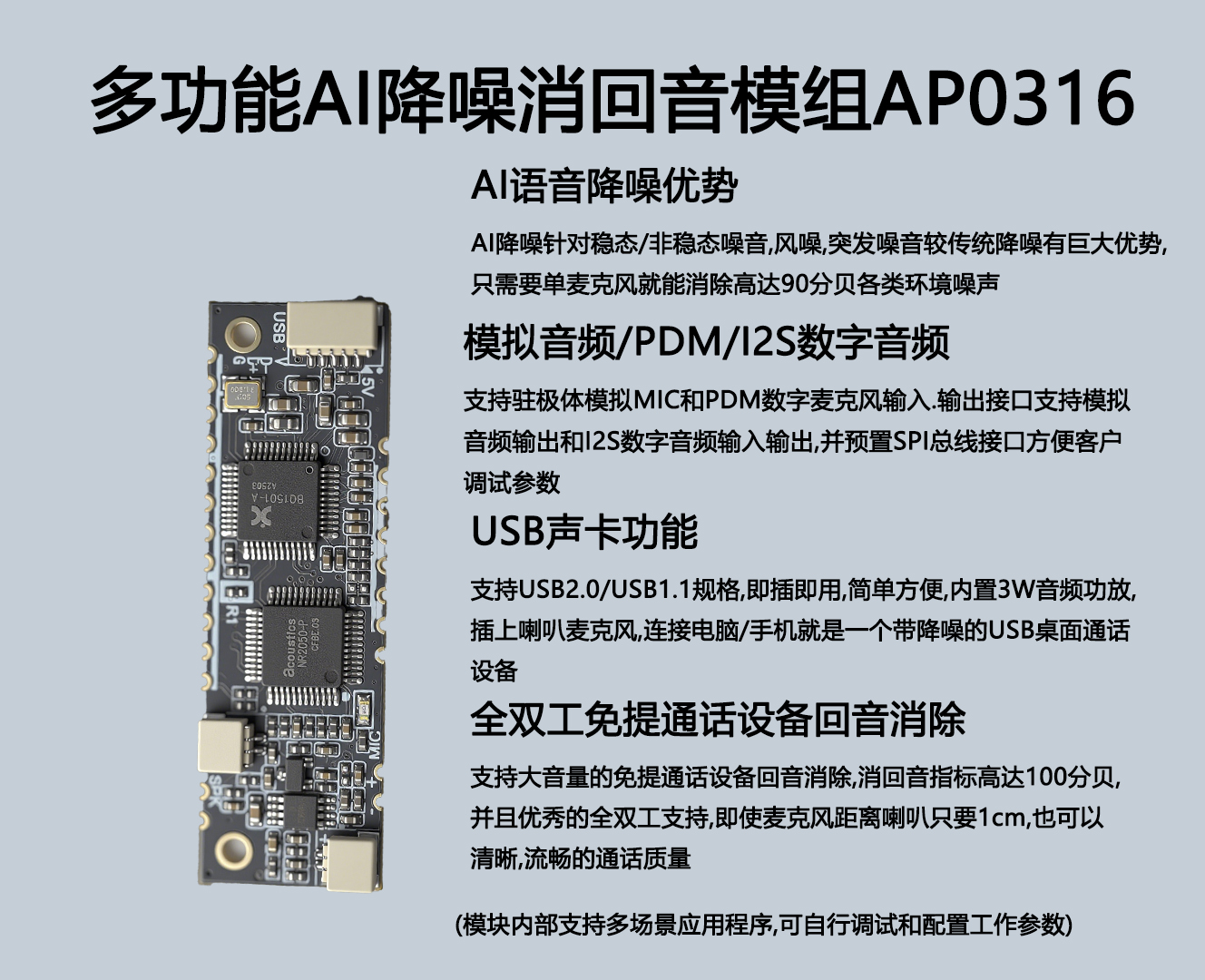

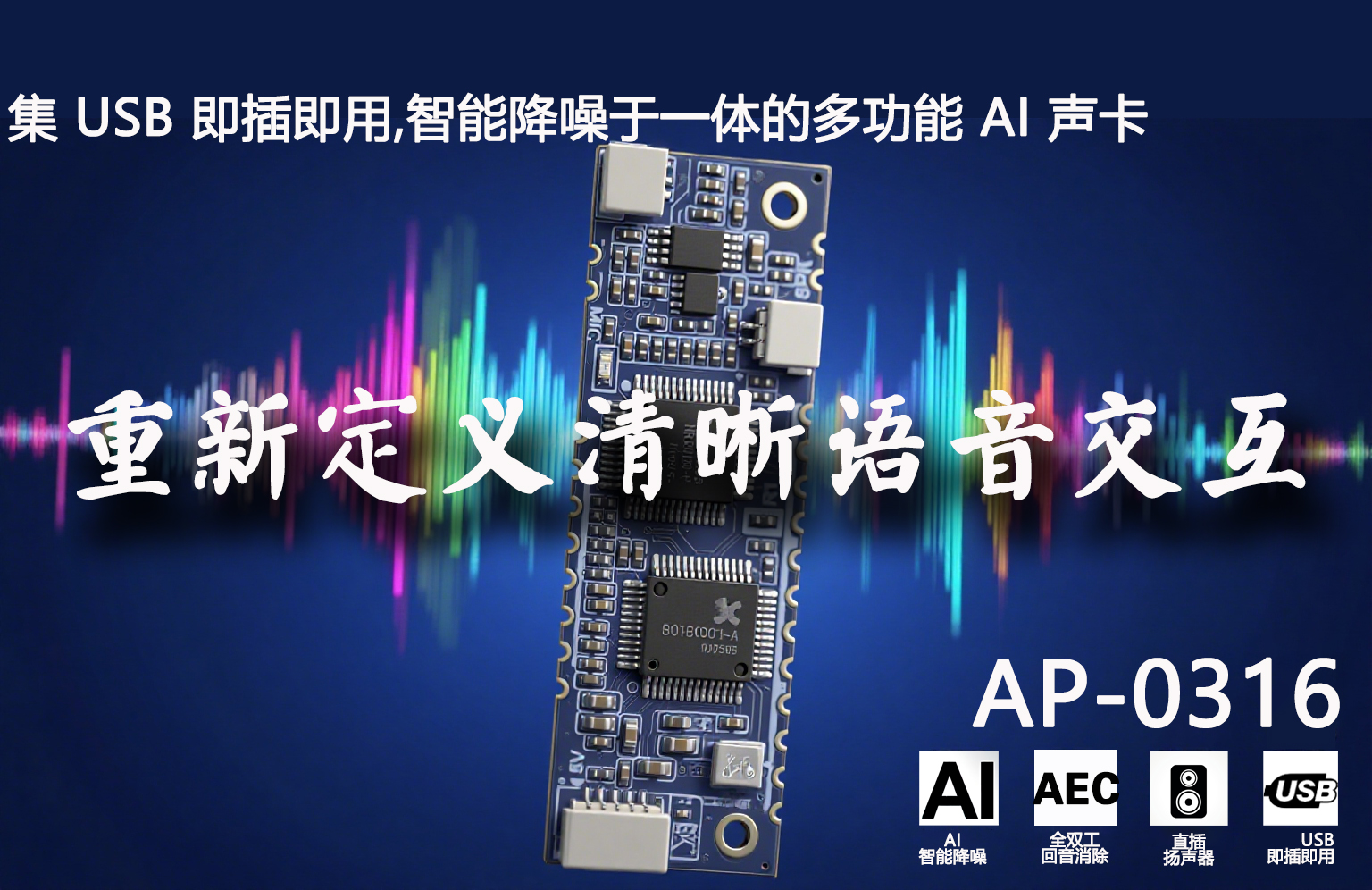

AP-0316 作为一款高集成度 DSP 数字语音处理模组，以 AI 降噪、双麦波束成形、USB 即插即用等核心功能，成为语音交互设备的 “性能加速器”。本文将从核心技术、硬件配置、连接模式到固件升级，全面解析其功能与应用。
一、核心降噪技术：AI 智能降噪与双麦波束成形
1. AI ENC 智能降噪：嘈杂环境下的 “人声守护者”
AP-0316 的 AI 降噪技术通过百万级噪音样本训练，能精准区分 “人声” 与 “非人声” 信号，实现 45dB-90dB 宽幅降噪。
- 原理：实时分析声音波形，对风扇声、汽车鸣笛、金属碰撞、风噪等非人声信号生成反向声波抵消，仅保留纯净人声。
- 效果：在 85dB 的车间（机器轰鸣）或 75dB 的菜市场（人群嘈杂）中，语音清晰度提升 60% 以上；即使拍打麦克风或强风直吹，也能压制噪音，避免误触发。

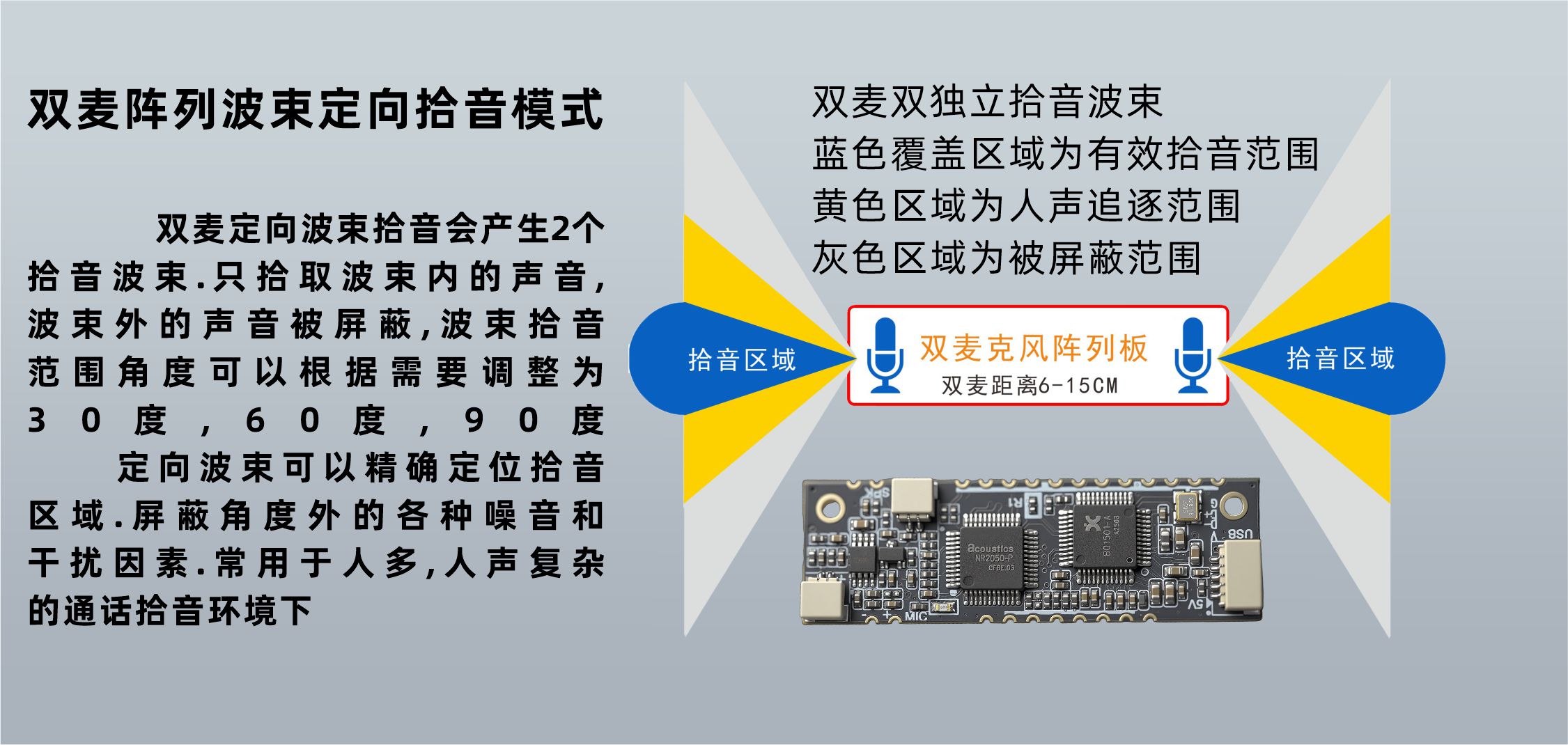

2. 双麦阵列波束降噪：定向拾音的 “精准过滤器”
双数字麦克风模式下，AP-0316 支持波束成形（Beamforming）技术，通过两个麦克风的相位差锁定声源方向，实现定向拾音。

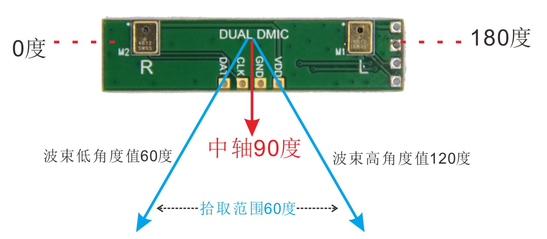

- 两种波束模式：
- 单波束模式：中轴角度可调（默认 90°），拾音范围 60°（如 60°-120°），适合聚焦单一发言人（如会议设备）；
- 双波束模式：两个独立中轴角度（如 0° 和 180°），双声道输出，适合双分区通话（如智能翻译设备、双区域监控）。
- 优势：旁向噪音抑制能力提升 40%，多人场景中可隔离无关声音（如会议中过滤键盘声、咳嗽声）。
二、USB 声卡功能：即插即用，兼顾升级
AP-0316 的 USB 接口不仅是音频传输通道，更是简化开发的 “万能接口”。
- 即插即用声卡：支持 WIN、安卓、Linux 系统免驱识别，5 秒内完成连接。接入后可直接接管设备的音频输入输出，搭配麦克风和喇叭即可实现全双工通话，无需调试驱动，特别适合成品设备快速升级（如老旧电脑、平板的语音功能增强）。
- 固件升级通道：通过 USB 端口可直接更新固件，支持功能扩展（如新增降噪算法、优化波束角度）。升级时只需连接电脑，运行专用工具即可完成，无需拆卸硬件，让设备 “常用常新”。
三、自带 3W 功放：简化设计，降低成本
AP-0316 内置 3W 单声道数字功放，直接驱动 4Ω3W-5W 喇叭，省去外部功放电路，为设备设计 “减负”。
- 连接方式：支持两种输出模式 ——
- 端子插头线（J2 接口）：1 脚为喇叭负极，2 脚为正极，适合快速外接测试；
- 半孔焊盘（13/14 脚）：通过 SMT 焊接嵌入主板，适合批量生产，连接更稳固。
- 优势：减少 5 个以上外围元件（如功放芯片、滤波电容），降低主板设计复杂度；配合 MUTE 脚（21 脚）可控制功放静音（低电平关闭），方便外接大功率喇叭时切换输出。

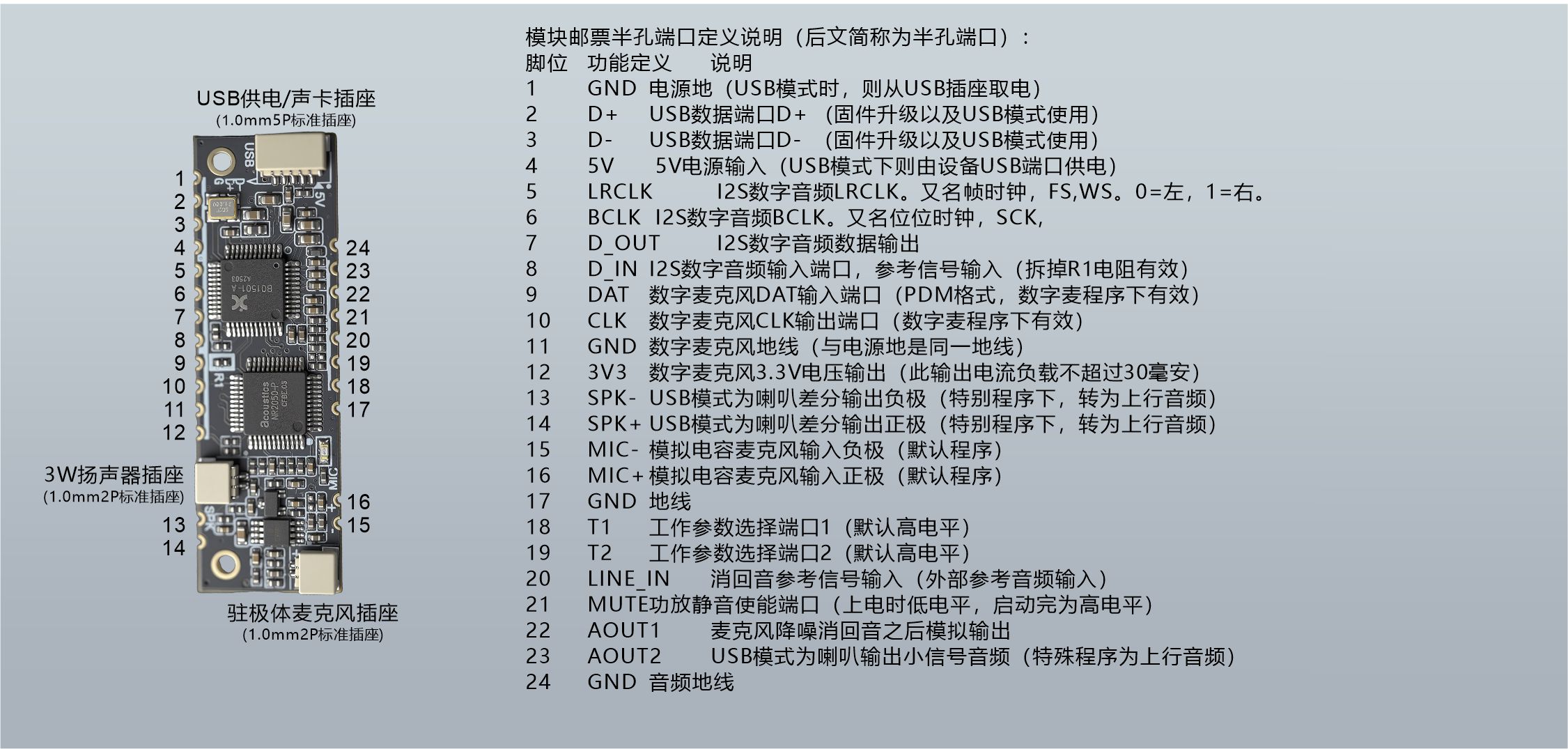

四、脚位定义：丰富接口，灵活适配
AP-0316 提供半孔焊盘（SMT 焊接）和端子插头线两种接口设计，关键脚位功能如下（核心脚位精选）：
| 类型 | 脚位 | 功能定义 | 关键说明 |
|---|---|---|---|
| 电源接口 | 1 脚 | GND（电源地） | USB 模式下从 USB 插座取电 |
| 4 脚 | 5V 输入 | 支持 4V-5.25V 宽电压，USB 模式由设备供电 | |
| USB 接口 | 2 脚 | D+（USB 数据 +） | 数据传输及固件升级 |
| 3 脚 | D-（USB 数据 -） | 同上 | |
| 数字音频 | 5 脚 | LRCLK（I2S 帧时钟） | 48kHz 采样率，主模式 |
| 6 脚 | BCLK（I2S 位时钟） | 3.072MHz，飞利浦标准对齐 | |
| 7 脚 | D_OUT（I2S 数据输出） | 降噪后数字音频输出 | |
| 麦克风接口 | 9/10 脚 | DAT/CLK（数字麦） | PDM 格式，数字麦模式下有效 |
| 15/16 脚 | MIC-/MIC+（模拟麦） | 差分输入，默认程序支持驻极体电容麦 | |
| 喇叭接口 | 13/14 脚 | SPK-/SPK+（功放输出） | 3W 功放输出，接 4Ω 喇叭 |
| 控制接口 | 18/19 脚 | T1/T2（参数切换） | 高 / 低电平组合切换拾音距离（0.1-8 米） |
| 21 脚 | MUTE（功放静音） | 低电平关闭功放，默认高电平开启 |
五、连接应用模式：15 种方案覆盖全场景
AP-0316 支持 15 种连接模式，以下为典型场景方案：
1. 基础 USB 模式（适合快速部署）

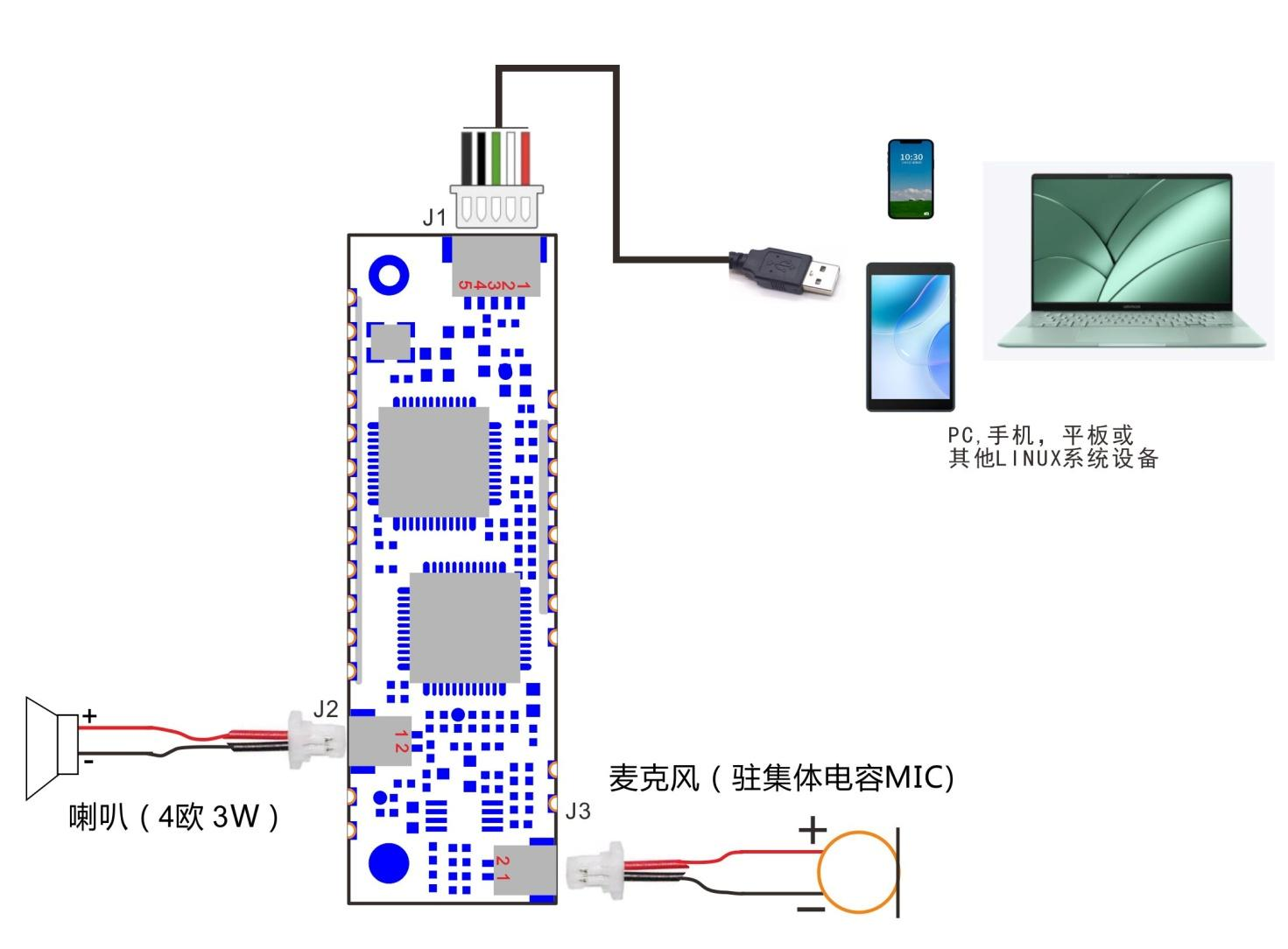

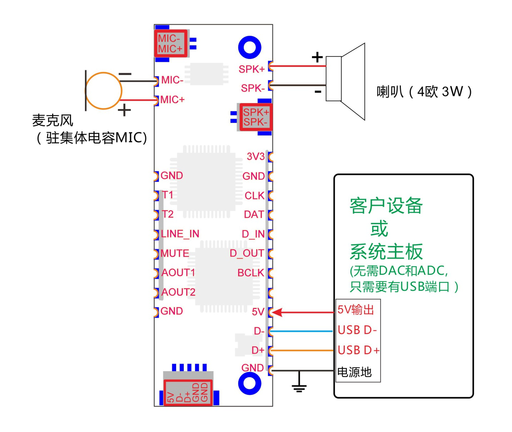

- 模式一（单模拟麦 + USB 端子）：通过 J1（USB）、J2（喇叭）、J3（模拟麦）端子连接，免驱接入电脑 / 平板，5 分钟完成调试，适合智能门禁、家用监控等成品设备升级。

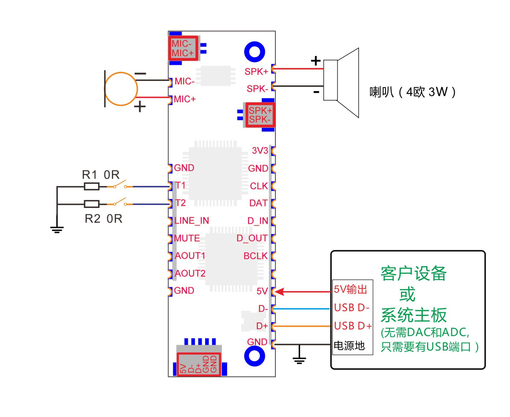

- 模式二（单模拟麦 + SMT 焊接）：将模组焊在主板上，替代原音频电路（含功放），适合新设备开发（如安卓核心板、工控设备），减少音频调试工作量。
2. 大功率扩展模式（适合大音量场景）

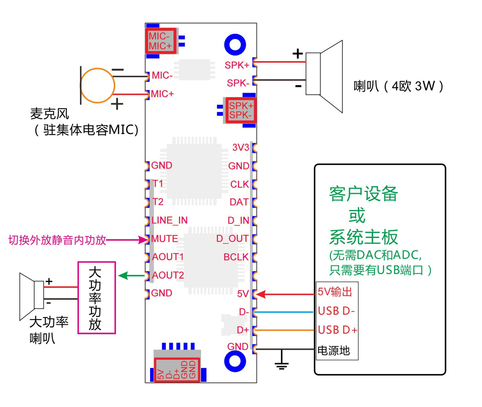

- 模式三（外接大功率功放）：当 3W 功放不足时，通过 23 脚（AOUT2）输出小信号至外部功放，驱动大喇叭（如商场广播、矿山呼叫）。此时可通过 21 脚（MUTE）关闭内置功放，避免双喇叭干扰。
3. 数字音频模式（适合高保真需求）

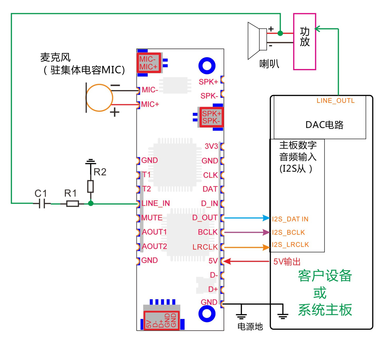

- 模式六（模拟麦 + I2S 输出）：通过 5/6/7 脚（I2S 接口）输出数字音频，避免模拟信号干扰，适合专业录音笔、会议摄像机等对音质要求高的设备。
4. 双麦波束模式（适合定向拾音）

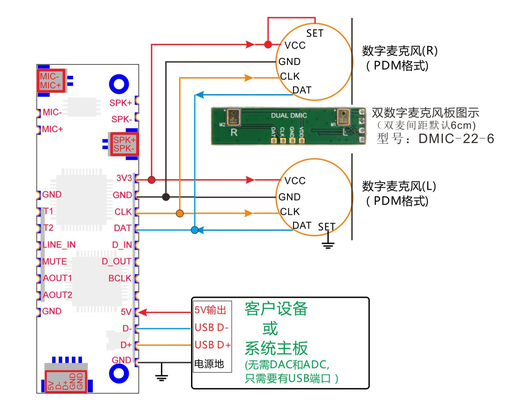

- 模式十二（双麦波束 + USB）：接入双数字麦（PDM 格式），开启单波束 / 双波束拾音，通过 USB 传输音频，适合远程会议设备（聚焦发言人）、双分区翻译机（隔离左右声道）。
六、固件与参数切换：灵活适配场景
1. 拾音距离调节（T1/T2 端口）
通过 T1、T2 脚的高低电平组合（默认高电平），可切换 4 种拾音距离：
- T1 = 高、T2 = 高：中距离（0.5-2 米，适合家庭对讲）；
- T1 = 高、T2 = 低：近距离（0.1-0.2 米，适合录音笔）；
- T1 = 低、T2 = 高：远距离（0.5-5 米，适合智能门禁）；
- T1 = 低、T2 = 低：超远距离（0.5-8 米，适合矿山呼叫）。
2. 固件升级与模式切换
- 固件类型：不同固件对应功能（如单麦 / 双麦模式、波束开关），可联系厂商获取定制版本；
- 升级方法：通过 USB 接口连接电脑，运行专用工具刷写固件，全程无需拆设备；
- 注意事项：双麦波束模式需对应专用固件，升级前需确认固件与硬件匹配（如双麦间距默认 6cm）。
总结
AP-0316 以 “AI 降噪 + 双麦波束” 解决语音交互核心痛点，以 “USB 即插即用 + 自带功放” 简化开发，再通过丰富接口和模式覆盖从家庭到工业的全场景。无论是设备厂商升级产品，还是开发者快速搭建语音系统，AP-0316 都能提供 “性能 + 便捷” 的双重保障，让清晰语音交互触手可及。
（注：具体连接图纸及固件工具可联系厂商获取，技术细节以最新规格书为准。）
