纳祥科技NX3303X 是一款用于将 HDMI/DVI 转换为 VGA的高性能芯片，它支持 1920x1080 (1080p 全高清)、720p 和 1920x1200，凭借内置音频DAC、LDO 、HDCP引擎，提供了一种经济高效的解决方案，简化了模块设计，节省了产品成本。
在性能上，NX3303X可国产替代CS5213、AG6201、MX9291。
（一）NX3303X主要特性
NX3303X 的主要特性如下所示——
① 嵌入式音频数模转换器
② 内置 HDCP1.4 引擎
③ 符合 HDMI 1.4b 规范
④ 最高支持 1920x1200@60Hz 的视频分辨率
⑤ 内置音频 DAC 和 HDCP1.4 引擎
⑥ 内置 3.3V 和 1.2V 电压调节器
⑦ 支持热插拔检测
⑧ 1.2V 核心电源和 3.3V I/O 电源
⑨ 2KV 的 ESD 保护
⑩ 工作温度范围：0°C 至+85°C

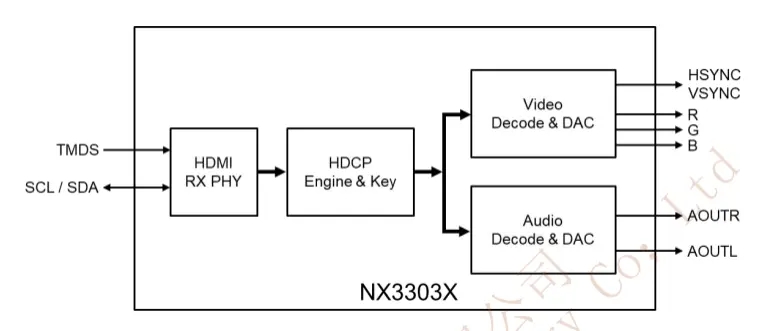

▲NX3303X内部框图
（二）NX3303X芯片优势
NX3303X HDMI转换器带音频DAC输出，具备众多优势，为成品提供可靠性——
① 外围元器件少
NX3303X采用了先进的芯片设计技术，使得其外围元器件数量大大减少（仅3个电容），简化了电路设计，降低了成本。
② 显示器全兼容
NX3303X可以实现HDMI/DVI 转换为 VGA的各类高清、超清的显示器播放，兼容性强，为办公、娱乐和家庭影院带来极致的视觉体验。
③ 内置音频 DAC
NX3303X自带DAC音频输出，无需额外外挂音频芯片，即可享受纯净、高保真的音频体验，同时配备3.5耳机输出，方便用户连接各种耳机设备。
④ 高集成度封装
NX3303X采用QFN32封装（550.85)，体积小、高集成度、散热性能良好、超低功耗，降低了系统复杂性与成本。
▲NX3303X管脚示意图与说明
（三）NX3303X应用领域
NX3303X是一款多功能、低功耗、外围元器件少的HDMI转换器，适用于多个细分市场和显示应用，如HDMI 转 VGA 适配器和电缆、主板、台式机、转换和对接系统等等，让设备变得更实用和便捷。

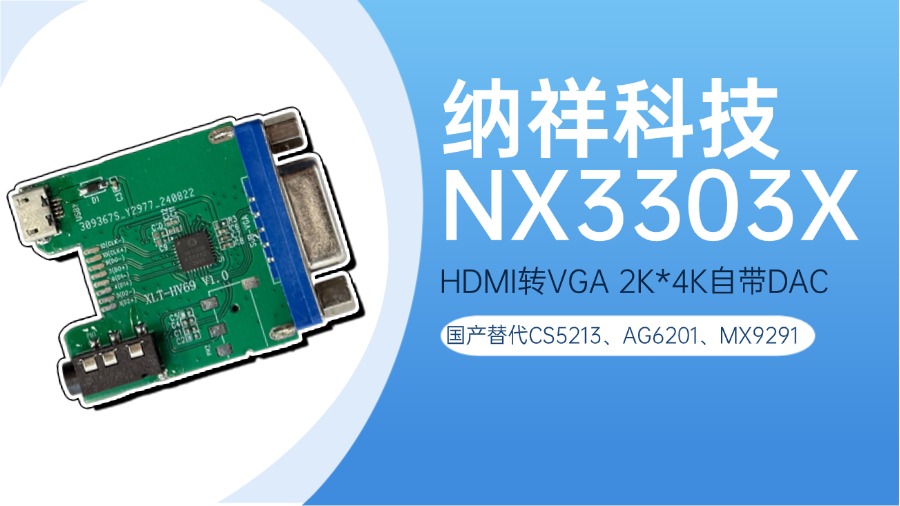

▲NX3303X半成品图
