功耗，始终是衡量MCU产品竞争力的核心指标之一，尤其是在电池供电的便携设备和长期待机的应用场景中。近期，小华半导体针对低功耗应用推出了一款新的超低功耗MCU产品HC32L021，该MCU采用了Arm Cortex-M0+内核，主频可达48MHz。
攻克超低功耗设计壁垒
既然是为低功耗应用而设计，HC32L021在功耗方面的表现肯定值得肯定。据其数据手册显示，HC32L021在深度休眠模式下，功耗低至0.65µA。在此模式下，所有时钟关闭，但IO状态保持、IO中断有效，且所有寄存器、RAM和CPU数据均能完整保存，确保快速唤醒和任务无缝衔接能力。
即便是在全速运行的48MHz工作模式下，其动态功耗也仅为45µA/MHz。之所以能达到如此功耗表现，是因为小华半导体采用了先进的电源管理技术与国产超低漏电工艺技术相结合的策略，从根本上优化了能耗表现。
也就是说，HC32L021这款MCU无论是对于需要长久续航的智能家居传感器、医疗设备，还是对能耗极其敏感的货架标签、无线模块等应用，都能显著延长设备的工作寿命，降低运维成本。
不止低功耗，外设也很丰富
除了低功耗这一优势之外，HC32L021在性能和外设方面也配置拉满。其搭载的是业界主流的Arm Cortex-M0+ 32位处理器内核，工作主频可达48MHz，相较于传统的8/16位MCU，它在处理复杂算法、执行多任务时拥有很大的优势，但其成本却与8/16位MCU相当，展现出了极高的性价比。

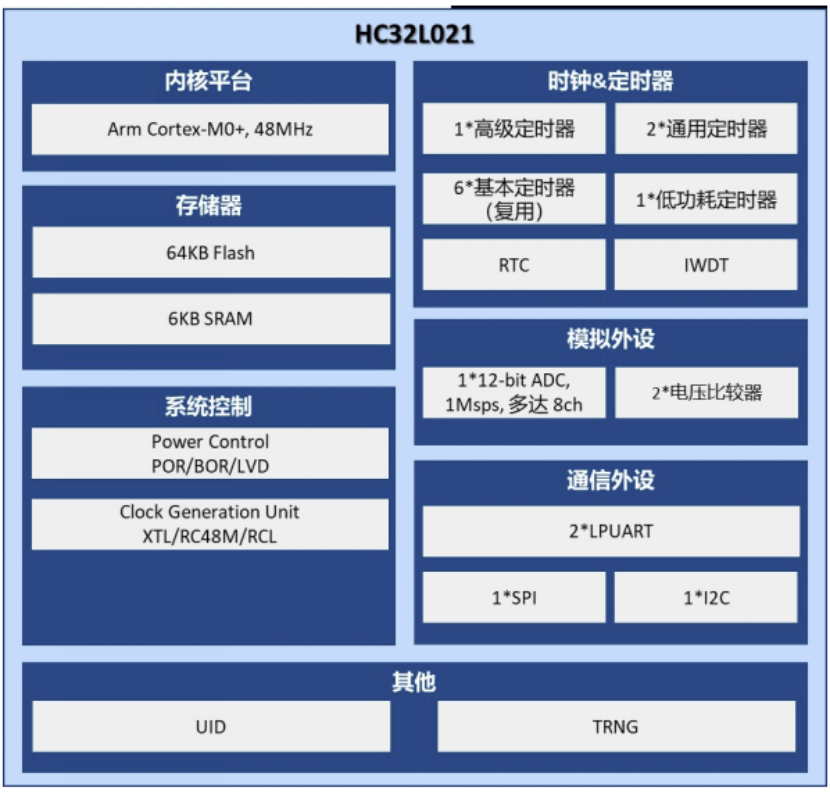

在存储配置上，该系列MCU配备了64KB的Flash存储器和6KB的RAM，充分满足多样化应用对程序空间和数据缓存的需求。更值得一提的是，其高度集成的丰富外设资源，使其成为一个功能全面的“多面手”。
定时器系统：集成了1个支持三相带死区互补PWM输出的高级定时器（ATIM3），2个可灵活配置的通用/基本复合定时器（CTIM），1个低功耗定时器，以及1个支持高精度补偿的实时时钟（RTC），能够轻松应对复杂的电机控制、电源管理和精准计时任务。
通信接口：板载2组LPUART、1组SPI和1组高速I2C接口，为设备间的数据交换和网络连接提供了灵活、可靠的通道。
高精度模拟外设：内置1个12位1Msps采样率的高速高精度SAR ADC、2路电压比较器（VC）和1路低电压侦测器（LVD），使其在传感器信号采集、电池电压监控等模拟应用中游刃有余。
内建安全保障：HC32L021还集成了真随机数发生器（TRNG），为需要安全加密的应用提供了硬件级支持，同时每颗芯片拥有全球唯一的10字节ID号。
另外，在可靠性方面，HC32L021从设计之初便遵循工业级标准。它支持1.8V至5.5V的宽电压供电范围，增强了对电源波动的适应性。其工作温度范围覆盖-40℃至105℃，能够从容应对各种极端环境挑战。此外，高达±4KV的ESD_HBM（人体放电模型）防护能力，确保了产品在复杂电磁环境下的稳健运行。
小巧封装与完善生态：加速产品创新落地

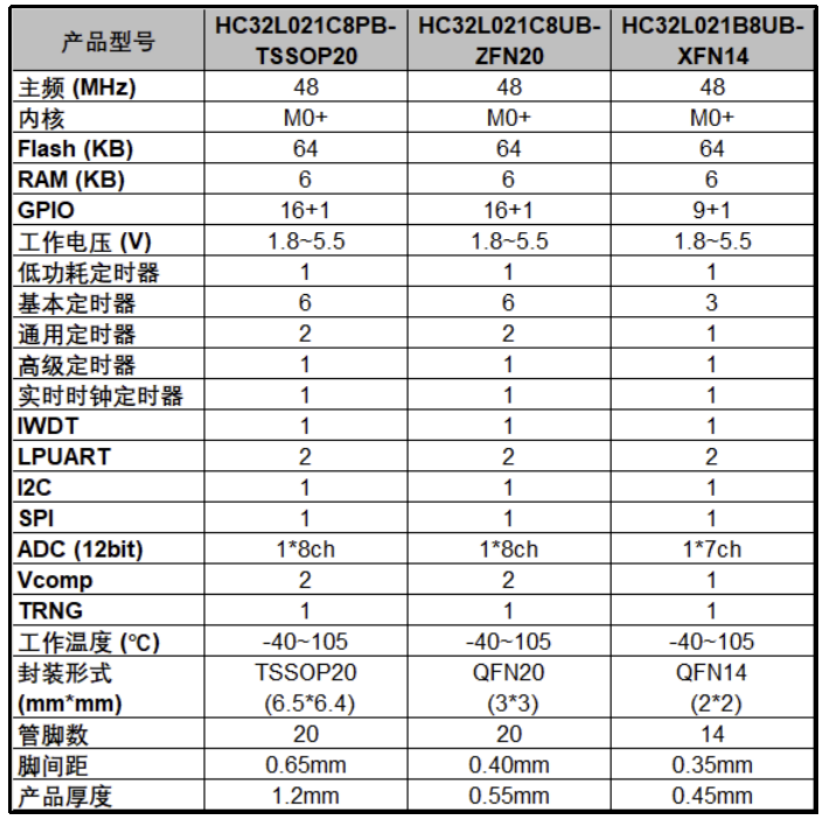

为了适应现代电子产品小型化、集成化的趋势，HC32L021系列提供了包括TSSOP20、QFN20（3x3mm）以及尺寸仅为2x2mm的QFN14等多种超小封装选项，为工程师的紧凑型设计提供了极大的便利。
在开发支持方面，小华半导体提供了完善的生态系统。开发者可以获取HC32L021的STK基础款和MINI开发板，以及配套的驱动库样例SDK。同时，小华编程器及ISP工具也已全面支持该系列芯片，配合Keil、IAR等主流IDE，可帮助用户快速上手，显著缩短产品开发周期，加速创新应用的商业化进程。
结语
随着半导体制造工艺的进步和市场竞争的加剧，入门级32位MCU正以前所未有的价格优势和性能优势，加速替代传统的8/16位产品。小华半导体HC32L021的推出，无疑是这一市场变革中的一个重要里程碑。它凭借在超低功耗、核心性能、外设集成度和工业级可靠性等方面的卓越表现，完美契合了智能家居、医疗设备、电机控制、安防报警等众多领域的核心需求。
有关HC32L021系列样片申请、开发板购买及技术支持，可以联系中电港，或小华半导体及其他授权代理商。
