一、什么是BMS
BMS全称是Battery Management System，电池管理系统。是配合监控储能电池状态的设备，一般BMS都表现为一块电路板或者一个硬件盒子。
1、实时监测
电压监测：检测总电压及每个电芯或模组的电压；
电流检测：测量充电和放电的总电流；
温度监测：通过布置温度传感器，检测电池包内各个节点温度变化；
2、状态估算
SOC(State of Charge)估算剩余电量：通过安时积分法及开路电压法估算电池包剩余电量
SOH(State of Health)估算健康状态：通过分析电池的内阻增长、满充容量衰减、充放电循环次数等来综合估算，放映电池的老化程度
SOP（State of Power）估算可用功率： 估算电池在短时间内（如几秒或几十秒）所能提供的最大放电功率和所能接受的最大充电功率。
SOE（State of Energy）估算剩余能量： 估算电池当前剩余的可用的能量（单位：kWh），对于预测续航里程更为直接。
3、保护-安全管理
当监测到异常或危险状态时，BMS会立即采取行动，切断电源
过压保护： 当任何电芯电压超过安全上限时，切断充电回路，防止过充。
欠压保护： 当任何电芯电压低于安全下限时，切断放电回路，防止过放。
过流保护： 当充电或放电电流过大时，切断回路，防止短路或过载。
过温保护： 当电池温度超过安全阈值时，降低功率或切断回路。
短路保护： 发生严重短路时，以最快速度（微秒级）切断回路。
绝缘监测： 监测高压系统和车辆底盘之间的绝缘电阻，防止漏电风险。
故障诊断与记录： BMS会记录所有故障信息，形成故障码，为后续的维修提供依据。
4、控制均衡电路，让各节电芯电量保持一致，延长寿命；
5、把关键事件打上时间戳存进闪存，供故障追溯和保修分析。

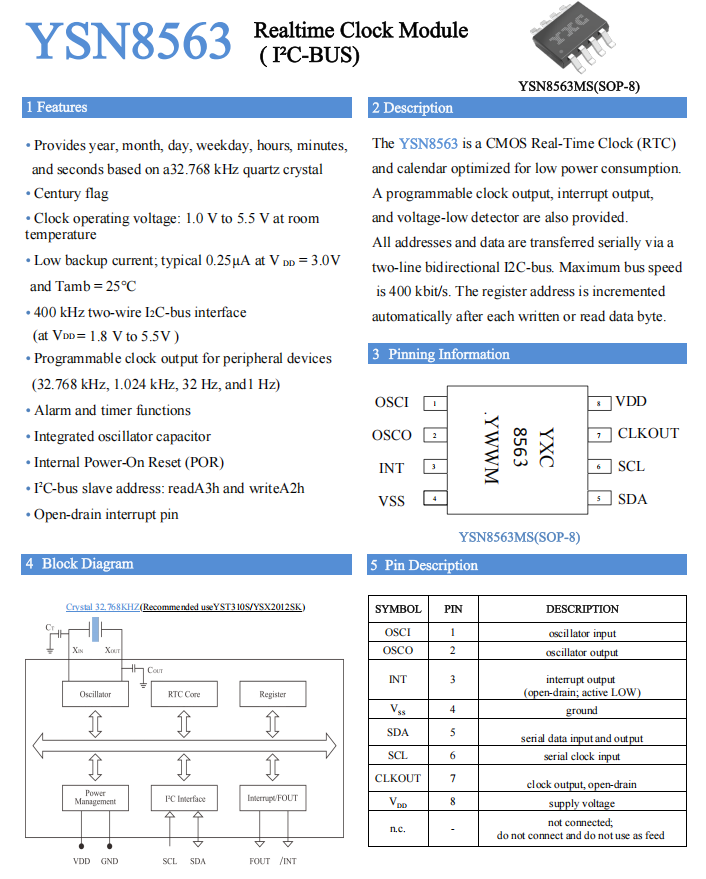

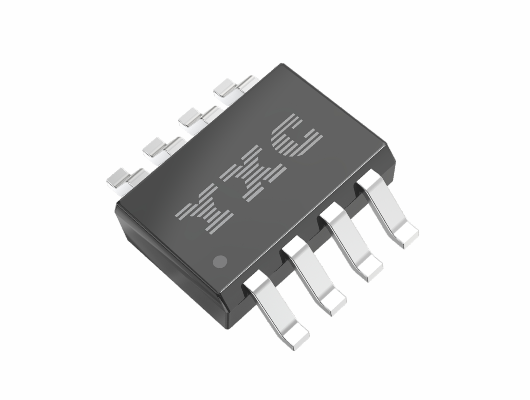

二、BMS 里为什么要搭载RTC——以 YSN8563MS 为例
搭载 RTC（实时时钟芯片，如常见的YSN8563）的BMS，核心目的只有一个：让系统在“断电+休眠”状态下，仍然拥有绝对、可追溯、低功耗的“时间坐标”。
(1)休眠定时唤醒 —— 把“常待机”变成“间歇体检”
车辆熄火后主 MCU 断电，RTC 靠纽扣电池 0.3–0.5 µA 运行；到预设时刻（如每 4 h、每天凌晨 2 点）输出中断信号，把 BMS 从 Deep-Sleep 唤醒，执行电芯电压/温度巡检。
(2）SOC 静态修正
安时积分法长期会漂移，必须用开路电压法回正；开路电压法要求电池静置 ≥2 h 且知道“真实静置时长”。RTC 持续计时，系统重启后会对比上次 Shutdown 时间，从而计算真实静置时长。静置时长≥2 h 即触发开路电压法，完成后再次休眠，既省电又不漏检。
(3)故障精确定时
国标 GB 38031-2020 与事故鉴定要求关键事件带 1 s 精度的时间戳。RTC 在系统掉电时仍走时，为故障码（DTC）、过充、过放、热失控 log、EDR 碰撞记录提供绝对日历时间，避免“只有序号、没有时辰”的证据失效 。
(4)温度采样打时标
高温日历老化、循环老化都与温度、时间息息相关。RTC 能够在温度采样精准打上时标，使 BMS 能累计高温暴露时长、循环次数/间隔、从而动态调整最大充电电流、预警 SOH 跳水，提升质保置信度 。
三、为什么单独搭载RTC而不是MCU自带的RTC？
精度更高： 专用RTC芯片（如8563）通常外接32.768kHz晶振，其时间精度远高于大多数MCU内置的RTC。
功耗更低： 在休眠模式下，专用RTC的功耗可以做到微安级甚至纳安级，比MCU整体休眠的功耗更低，支持BMS长时间休眠。
可靠性更强： 独立芯片，不受MCU主程序跑飞或复位的影响，即使车辆系统重启，时间信息也不会丢失（有后备电池或超级电容供电）。
功能集成：RTC时钟芯片(YSN8563)集成了定时器、报警器、时钟输出、精准时间戳等功能，为系统设计提供了便利、故障精准定位。
