聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）推出全新一代低功耗车载摄像头四通道高边开关TPW20400QQ，广泛应用在汽车座舱、ADAS等领域。
TPW20400QQ是一款四通道高边电源开关，专为汽车环境中的摄像头、雷达等应用而设计。该芯片支持AEC-Q100车规认证，具备过流保护、短路保护、开路检测、热关断和可配置的输出限流等关键功能。它通过I2C接口进行配置和状态读取，具有出色的诊断能力，并支持高达4个独立通道的智能控制，每路可独立开关和设定限流值，能高效匹配 ADAS 系统、智能座舱中多路摄像头的差异化供电管理需求，为车载电子系统的稳定运行提供有力支撑。
TPW20400QQ产品优势
低待机功耗

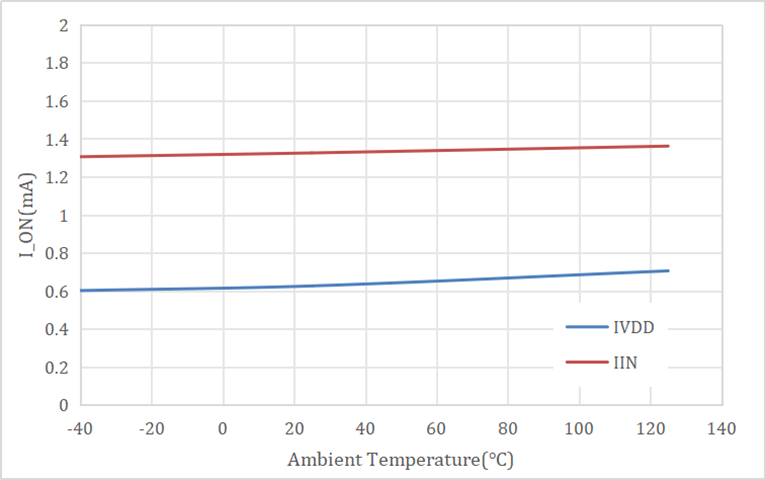

TPW20400QQ在全温-40°C至125°C、四个通道都使能、无负载的待机工况下，IIN和IVDD均能保持低待机功耗，满足汽车电子应用领域低功耗需求。
宽输入电压范围

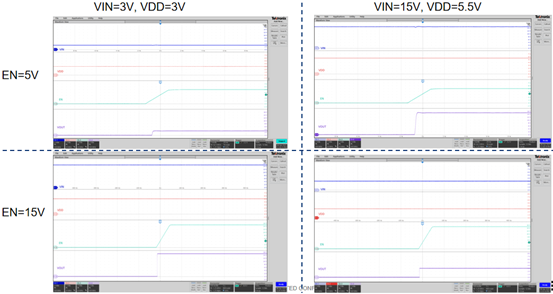

Vin满足3V~12V宽输入电压范围，且EN最高支持15V。
高集成度与高精度保护，简化设计并提升可靠性
TPW20400QQ将多达四个通道的保护开关及相关的控制和诊断逻辑集成于一颗4mm x 4mm的微小芯片中，仅需少量外部电容和一颗用于设定限流值的电阻（RISET）即可构建完整的四通道电源保护系统。这种高集成度设计极大地简化了电路，缩短了开发周期。更重要的是，其内部集成的电流限制功能精度高达±8%，远优于分立方案，能够为后级摄像头提供更精准、更可靠的过流保护。
全面的诊断功能与I2C接口，支持功能安全ASIL-B
在对安全性要求极高的汽车应用中，仅实现保护功能是远远不够的，系统还需要能够及时了解电源链路的健康状况。TPW20400QQ通过I2C接口，主控MCU可以实时读取每个通道的输出电压、负载电流以及芯片供电电压等关键信息。当发生故障时（如对地短路、对电池短路、过流、过压等），TPW20400QQ不仅会执行保护动作，还会在内部寄存器中记录详细的故障状态。MCU可以随时查询这些状态，从而快速定位问题所在，并做出相应的系统级决策。这种全面的诊断能力，使得TPW20400QQ能够很好地支持ASIL-B等级的功能安全应用需求，确保了整个ADAS系统在各种工况下的安全可靠。
灵活的通道并行功能，轻松应对大电流需求
TPW20400QQ支持多通道并联，能够为更高电流需求的负载提供解决方案。这一特性为系统设计提供了极大的灵活性，使得工程师可以使用同一款芯片来应对不同功率等级的负载需求，减少了物料种类，简化了库存管理。
灵活实用的寄存器扩展功能
CLCFG——Latch Mode or Auto-Retry Mode Select；
CLSET——限流点比例调节:100%/75%/50%/25%；
STAT3独立的Over Temperature Warning,阈值150℃。
TPW20400QQ产品特性
•输入电压范围
-电源电压（VDD）：3V至5.5V
-输入电压（VIN）：3V至15V
•低导通电阻：400（mΩ）
•最多4个输出通道：可并联多个通道以支持更高电流
•可调电流限制
-每个通道的电流限制范围：18mA至672mA
-电流限制精度：8%
-使用Iset引脚和专用寄存器进行配置
•超低低待机电流：小于0.4uA（typ）
•通过8位1MHz I2C接口读取电流和电压
•功能安全符合ASIL-B标准
•故障诊断
-对电池短路和对地短路诊断
-输入过压/欠压诊断
-差分输出过压/欠压诊断
•保护功能
-输出对电池短路保护
-过流和对地短路保护
-过温保护
•AEC-Q100：1级，环境温度（TA）：−40°C 至 +125°C

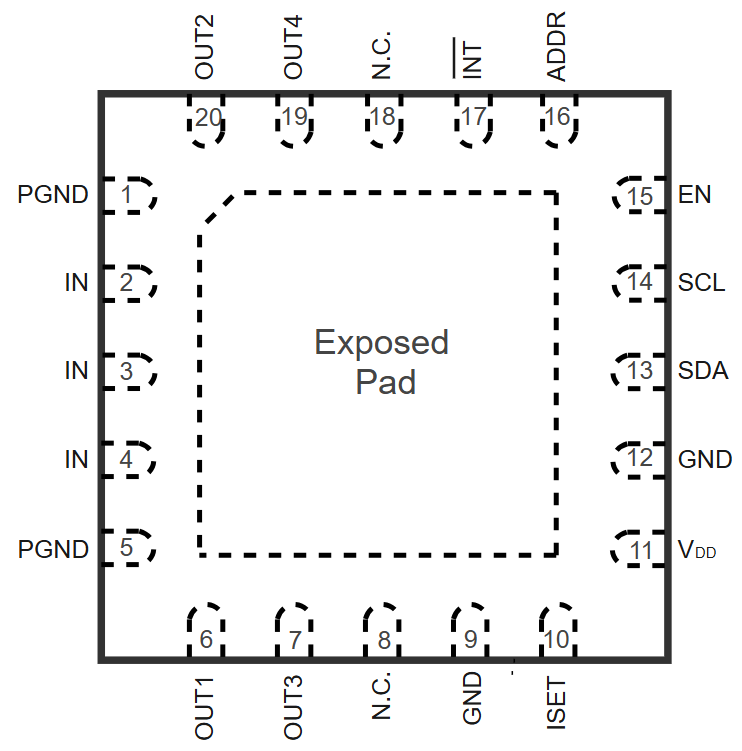

•封装选项：QFN4X4-20

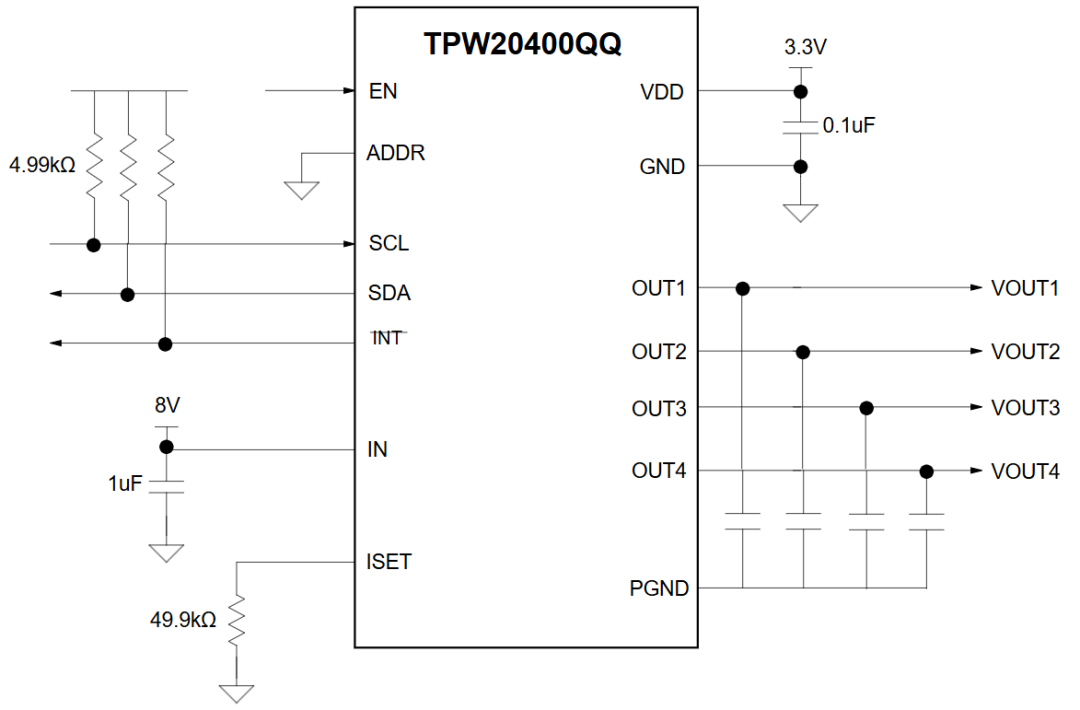

TPW20400QQ典型应用
TPW20400QQ支持3V至15V的相机电源输入和3V至5.5V的器件供电，输入到输出的电压降仅为110mV（典型值，300mA时）。它可以作为独立保护器运行，也可以通过I2C接口与控制器连接，实现高级控制和诊断功能。其紧凑的4mm x 4mm封装使其易于集成到空间受限的设计中。
