在电子系统的时序架构中，时钟信号的精度如同机械钟表的游丝摆轮，微小偏差即可引发系统时序紊乱。从移动通信终端的实时交互、基站的信号同步，到导航卫星的轨道测算、精密仪器的计量分析，频率的毫厘之差都可能导致数据传输错误、定位偏移或测量失准。温补晶振（Temperature Compensated Crystal Oscillator，简称TCXO）作为高精度时钟基准的核心器件，凭借内置温度补偿机制，在宽温环境下实现频率的精准锁定，成为高端电子系统的“时序锚点”。
温补晶振是在普通有源晶振的基础上，增加了温度补偿功能的高精度振荡器。普通晶振的频率容易受环境温度变化的影响，导致设备性能不稳定。而温补晶振通过内置的补偿电路，能够自动调整振荡频率，抵消温度变化带来的偏差，从而提供极为稳定的频率信号。

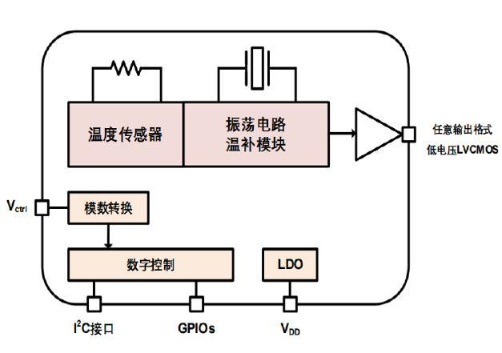

温补晶振的核心工作原理可以概括为“感知-计算-补偿”：
温度传感器实时监测环境温度，补偿网络或计算器根据温度变化计算出所需的频率补偿量，系统对水晶振荡器的输出频率进行动态调整。
温补晶振的几个重要参数：
1、标称频率：晶振的理想输出频率，通常以兆赫兹（MHz）表示，范围从几kHz到几百MHz。
2、频率准确度：频率准确度是指温补晶振在基准温度（25℃）下，实际输出频率与标称频率的偏差值，单位为ppm（百万分之一）。
3、频率稳定度：包括温度稳定性、长期稳定性和短期稳定性。
温度稳定性：这是 TCXO 的核心技术优势。当环境温度在- 40℃至+ 85℃范围内剧烈变化时，普通晶振的频率漂移可达±20ppm至±100ppm，而TCXO通过温度补偿网络的实时调节，将漂移压制在±0.1ppm至±5ppm。
长期稳定性：受石英晶体老化与元器件特性漂移影响，晶振频率会随时间缓慢变化，通常以 ppm / 年为单位计量。优质TCXO的年漂移量可控制在±0.1ppm至±1ppm，相当于运行10年的累计偏差不超过10ppm。
短期稳定性：表征毫秒至秒级时间尺度内的频率波动，以相位噪声或 Allan 方差量化。在高速数据传输系统中，短期波动过大会导致信号眼图闭合，TCXO通过优化振荡电路设计，可将1kHz频偏处的相位噪声控制在- 110dBc/Hz以下。
4、工作温度范围：晶振能保持稳定工作的温度区间，常见的有（-30℃至+85℃）、（-40℃至+85℃）
5、工作电压：主流 TCXO 采用1.8V、2.5V或3.3V直流供电，需与系统电源总线匹配。
6、封装尺寸：封装尺寸需根据电路板空间和布局需求选择。
7、输出波形：常见的有正弦波和方波。
8、相位噪声：短期稳定度的频域量度，用单边带谱中每1Hz带宽的功率对载波功率的比值表示
在选择温补晶振时，需根据具体应用需求，综合考虑上述参数，以确保获得最佳性能和可靠性。
