NX8420 是纳祥科技推出的一款 192kHz 数字音频接收器，专为高保真音频传输设计，支持 S/PDIF 和 AES/EBU 等主流数字音频接口标准。
其核心功能包括：多通道音频处理；内置多路复用器，可同时接收最多 5 通道数字音频输入数据，并支持 S/PDIF 直通功能，提升系统灵活性；通过极低抖动时钟恢复机制（抖动性能低至 200ps），确保从输入音频流中生成高精度时钟信号。
NX8420 兼容IEC-60958、EIAJ CP1201、AES3等标准，性能远超其他产品，适用于消费级和专业音频设备。

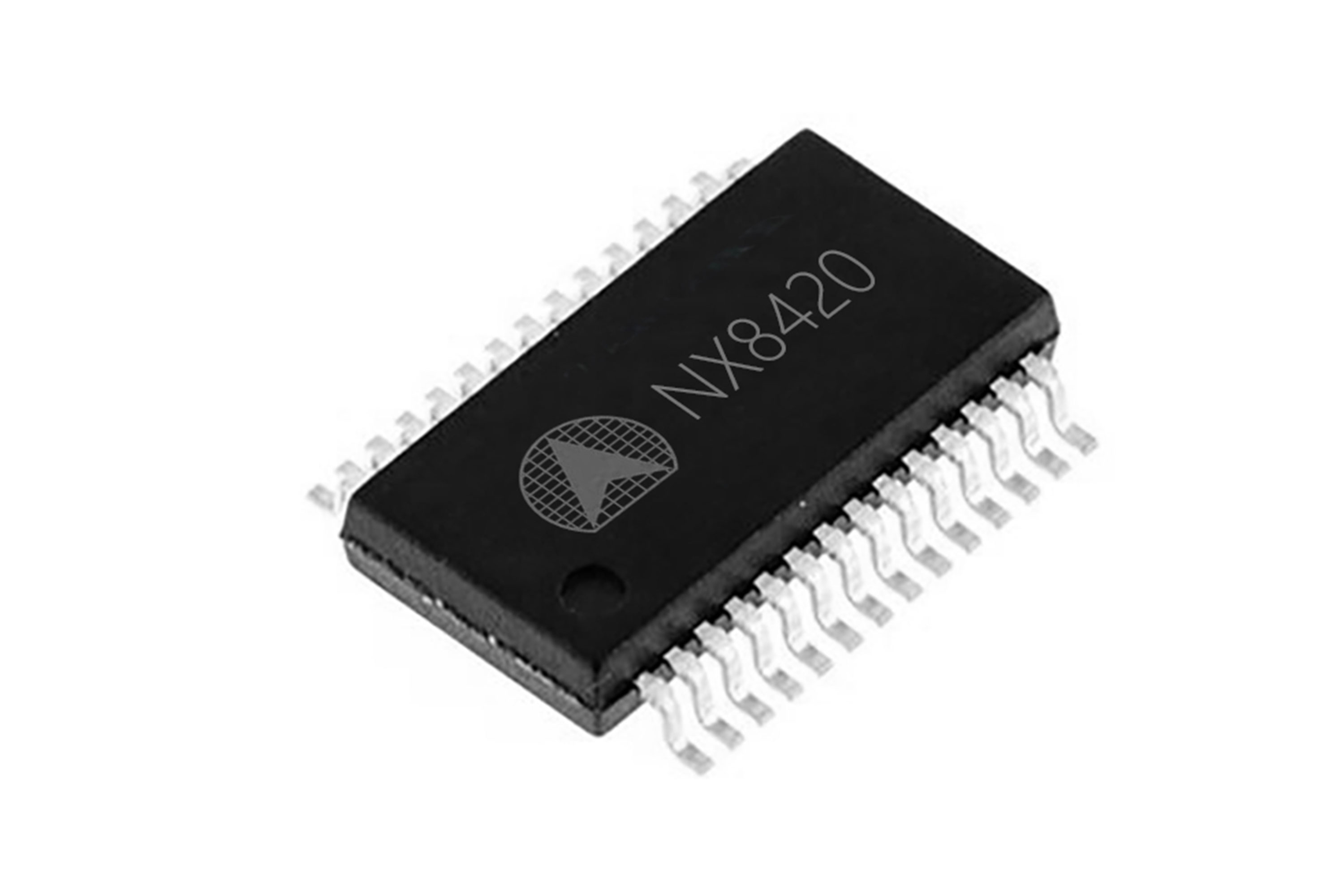

▲NX8420芯片主图
（一）NX8420主要特性
作为一款I2S数字转模拟内置DAC，NX8420具有以下特性——
①支持EIAJ CP1201,IEC-60958, S/PDIF和AES3接口标准
②3.3V-5V供电
③4:1 S/PDIF多路输入
④AES/PDIF硬件输入选择
⑤S/PDIF至TX输入
⑥32-192KHz采样率
⑦Muti-bit Δ∑调制器
⑧100dB 动态范围
⑨-75dB 总谐波失真+信噪比
⑩低时钟抖动敏感度
⑪线性滤波输出

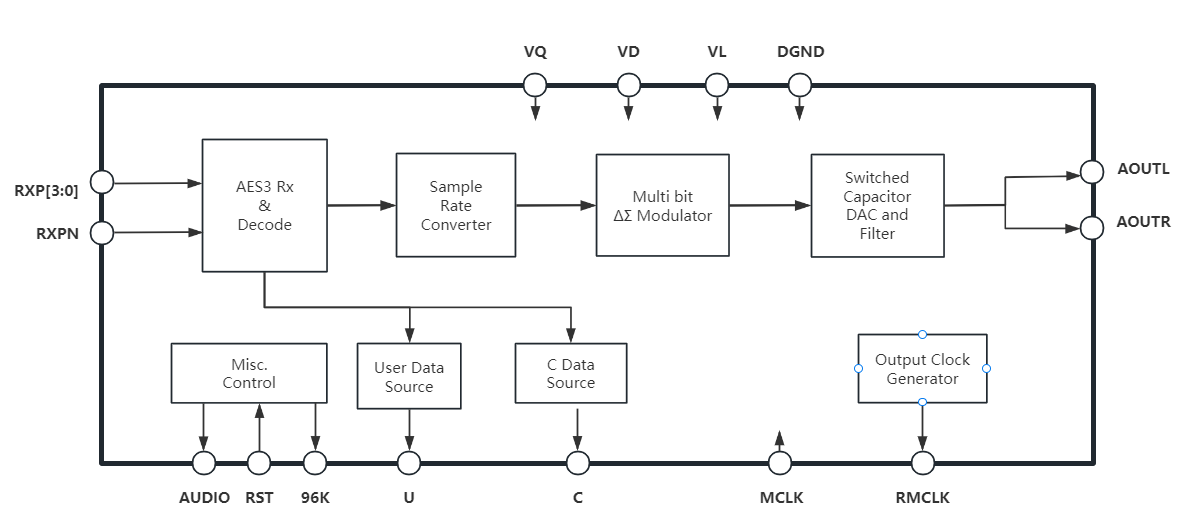

▲NX8420框架主图
（二）NX8420芯片优势
NX8420 是一种单片 CMOS 器件，I2S数转模内置DAC，其具有以下产品优势——
①低功耗、低失真
NX8420 采用3.3V-5V 供电设计，确保低电压下稳定运行，提升能效；具有100dB 动态范围、-75dB 总谐波失真+信噪比，展现极低失真性能，提供纯净音频信号。
②散热小封装
NX8420采用TSSOP28封装，具有较小的尺寸和较好的散热性能，有利于提高电路板的集成度和降低产品成本。
③灵活适配各种数字音频设备
作为一款音频收发器，NX8420支持多种数字音频接口标准，可以输入/输出24、20或16位的数字音频。输入数据可以完全与输出数据异步，同时输出数据可与以外部系统时钟同步。可实现AES3信号与I2S信号的相互转换。
▲NX8420管脚排列图
（三）NX8420应用领域
NX8420是一款高性能的I2S数字转模拟内置DAC，因其具有广泛的市场前景和发展潜力，被应用于音频处理、专业音频设备等领域，包括 A/V 接收器、CD-R、DVD 接收器、多媒体扬声器、数字混音控制台、特效处理器、机顶盒、计算机和汽车音响系统等。
