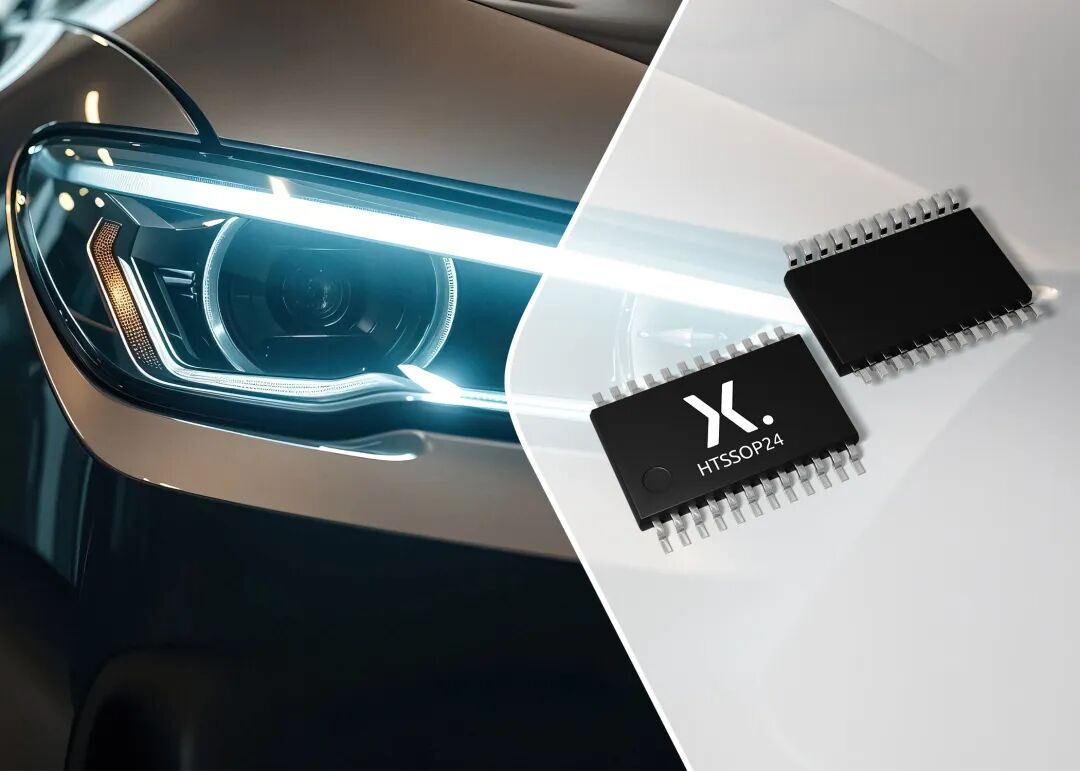

安世半导体近期推出了12/16/24通道、每通道100mA驱动能力的线性LED驱动系列产品。该系列产品集成芯片级ASIL-B功能安全，满足车灯系统针对功能安全日渐增加的高要求，非常适用于车外照明中的转向灯、刹车灯、贯穿式尾灯，以及日间行车灯等信号灯和装饰灯。
产品特点
- 全系列包含12CH、16CH、24CH产品
- AEC-Q100 Grade 1认证，功能安全ASIL-B版本可选
- 每通道支持100mA最大输出电流，支持通道间并联输出
- +/-5% 输出电流精度
- 支持模拟和PWM调光
- UART over CAN接口，最多支持27个slaves
- 集成CAN收发器版本可选
产品优势
全系列支持 ASIL-B 功能安全等级
NEX13XX0-Q100全系列产品提供QM以及ASIL-B版本。 ASIL-B版本芯片可以大幅简化系统安全设计和认证过程。
集成丰富的故障诊断功能
NEX13XX0-Q100全系列产品支持通道开路、短路，以及单颗LED短路等检测功能，在正常工作模式与失效安全模式（fail safe）下均可正常运行，保障系统可靠性。
更低的dropout电压，芯片温升更低
NEX13XX0-Q100系列具备比竞品更低的压差电压(dropout voltage)，在同等输出电流条件下，可显著降低芯片输入端 LED 供电电压 VS（~200mV@100mA），从而有效降低芯片功耗与温升。
NEX13120
Competitor1
Competitor2 图1.相同负载，安世产芯片表面温度低8~6摄氏度
优秀的EMI性能
NEX13XX0-Q100系列产品通过优化电路和版图设计，系统EMI性能优异。其传导发射（电压法/电流法）及辐射发射测试结果均以大余量通过CISPR 25 Class 5标准。
支持NTC，实现灵活温度监测
NEX13XX0-Q100 芯片集成了 NTC 热敏电阻输入接口，客户可根据系统需求灵活配置温度监测功能，有效节省 MCU 资源。
典型应用
本系列产品适用于车外照明中的转向灯、刹车灯、贯穿式尾灯，以及日间行车灯等信号灯和装饰灯。
NEX13XX0-Q100全系列支持UART over CAN接口，且12/16/24通道器件的数据帧结构相互兼容，在单一总线架构下，可支持多达27片不同通道数的芯片级联，满足客户对通道数量的灵活配置需求。
产品选型
安世全系列车规级多通道车尾灯LED驱动芯片现可申请样品。客户可根据项目需求灵活选用最合适的芯片设计系统。
