近期，思瑞浦推出了新一代大电流同步降压转换器（DC/DC）产品TPP21206，该产品支持2.7V~16V宽输入电压范围，以及0.6V~5.5V宽输出电压调节，稳态输出电流更是高达12A。采用了采用COT（Constant On-Time）控制架构，高度集成补偿功能，可为零ESR输出电容提供稳定的控制环路。可调的精确电流保护电平，并集成OVP、UVLO等多种保护机制。同时产品可提供QFN（4mm×3mm）超小封装，适合数据中心、AI服务器、交换机、工业PC、5G通信和光模块等应用场景。
该系列MCU产品可应用于电机控制、电力电子等对高性能与高实时性要求更高的应用场景。此次发布不仅标志着M7内核MCU正式进入规模化应用新阶段，更为行业带来了“性能不妥协、成本可承受”的全新选择。接下来，我们将深入解析该系列如何通过技术创新重构MCU性能成本比，以及它将如何重塑电机控制、电力电子等领域的应用格局。
据思瑞浦新闻稿介绍，TPP21206已经在多家服务器头部客户中完成了验证。其主要产品特性如下：
宽输入电压范围：支持2.7V到16V
输出可调范围：0.6V至5.5V
可调精确电流保护电平
可选工作模式：FCCM和PFM
可选工作频率：600KHz、800KHz和1MHz
可调软起动
全温下精准参考电压：0.6V ±1%
输出电压跟踪和输出电压放电功能
紧凑封装：QFN3×4-21（3mm×4mm）
TPP21206产品优势
首先，TPP21206采用了COT控制架构，该架构简化了控制电路，并提高了响应速度。虽然市面上有不少厂商也采用了COT控制架构，但其实工作频率在不同负载或占空比下，有较大的变化，有部分场景的波动甚至超过了20%。
思瑞浦对此进行了特别优化，优化后的COT控制架构被称为定频ACOT控制结构，该结构保留了传统COT控制的优势，同时实现了不同输入电压、输出电压和负载条件下的工作频率锁定。就算在不同占空比和全负载条件下，工作频率依然稳定。

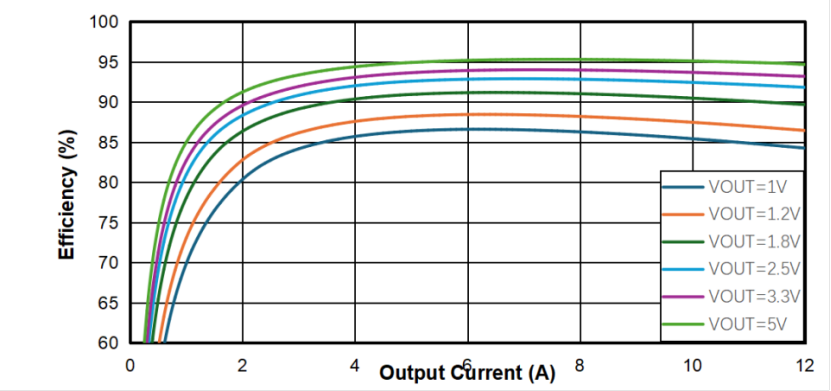

其次是采用了更先进的封装工艺，实现了较高的效率和功率密度。在Vin为12V，Vout为3.3V，FCCM模式下，带12A满载时，工作在800kHz频率下的效率高达93.78%。

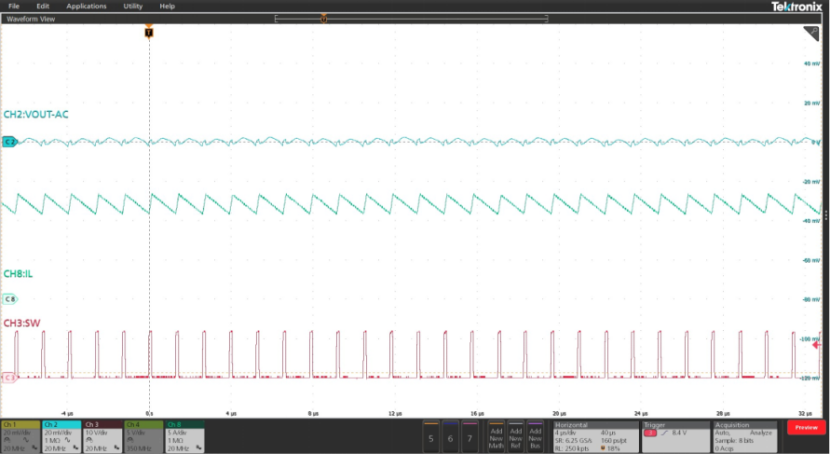

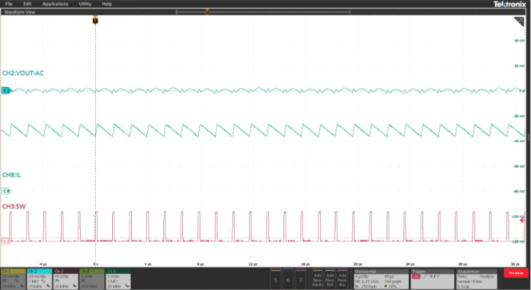

三是输出纹波低。例如，TPP21206在12V转1.2V、满载12A负载时，输出纹波在5mV以内，作为POL电源可直接给负载供电。这样的纹波水平在给AI服务器和光模块等CORE供电时更具优势。
四是创新的温升设计，让散热变得更高效。TPP21206集成了低导通阻抗的功率MOSFET和高效的散热设计，让其在12V转3.3V，满载12A工作时，温升仅为30.8℃。
由于该架构是通过检测FB电压，将其和内部基准电压进行比较，输出控制信号驱动上管；上管的导通时间Ton固定，Ton时间后关闭上管，回路进行放电。
