当下，血糖监测已成为糖尿病患者日常健康管理的重要环节。随着技术的不断进步，消费者对血糖仪的期待也日益提升，不仅要求测量精准，更希望其操作简便、便于携带，以满足随时随地精准监测血糖的需求。
低功耗和小型化是血糖仪的关键要素，其设计直接关系到产品的续航能力、便携性及用户体验。东芝为血糖仪设计所需的产品提供选型支持，包括适用于电源、浪涌电压保护、传感器信号输入等的各种半导体器件，以及实用的电路配置示例，助力血糖仪设计变得更加简单高效。

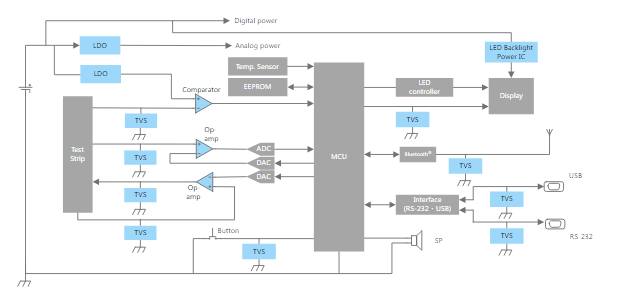

图：总体框图
东芝的血糖仪设计方案涵盖多个关键模块，主要包括ESD保护、MCU电源以及传感器电路等部分。
在ESD保护部分，通过TVS二极管对开关按钮和显示器等信号线路进行保护。东芝TVS二极管有众多型号可供挑选，例如DF2B7ASL、DF2B5PCT、DF2B7PCT和DF2B7AFU等。这些器件的VESD（最大值）和IR（最大值）参数一致，均为±30kV和0.1µA。不过，其Rdyn（典型值）和CT（典型值）存在一些差异，前者分别为0.2Ω和0.1Ω，后者分别为8.5pF、41pF和45pF。
以DF2B7ASL为例，它能有效保护移动设备接口等半导体器件免受静电与噪声干扰。其反向特性带来低动态电阻与出色的保护性能，且采用超紧凑封装（0.62mmm×0.32mm），契合小尺寸应用需求。

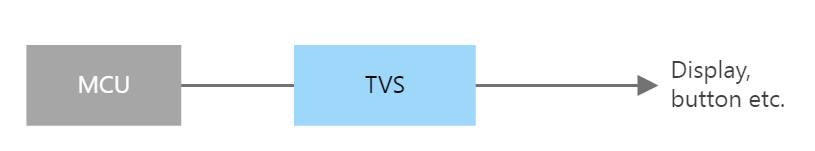

图：ESD保护
在MCU和存储器电源电路中，东芝小型表面贴装LDO稳压器有多个系列可选。其中，TCR15AG、TCR13AG、TCR8BM和TCR5BM系列最大输出电流（IOUT）在500mA至1500mA，输出电压（VOUT）范围为0.55V到3.6V。另外还有几个系列，最大输出电流在200mA至500mA，输出电压范围是0.9V到5.0V。
以TCR15AG为例，它是1.5A CMOS超高纹波抑制比稳压器，具备开／关控制输入，拥有超低压差、低浪涌电流、快速负载瞬态响应等特性，还具备过流保护、热关机、欠压锁定和自动放电等功能，且采用超WCSP6F小型封装（0.8mm×1.2mm，厚度最大0.33mm）。它可使用小型陶瓷输入和输出电容器，特别适合对板组件密度要求高的便携式应用。

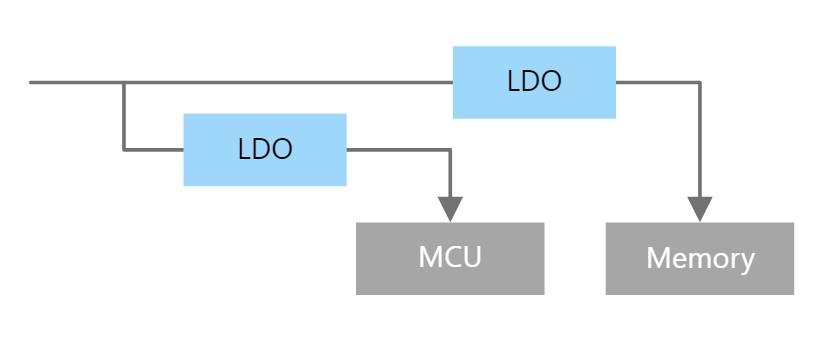

图：MCU电源
在生物电阻抗测量传感器电路信号处理中，东芝TC75S67TU低噪声运算放大器具有显著优势。其超低噪声特性尤为突出，在电源电压（VDD）2.5V典型工作条件下，输入噪声电压低至6Nv／√Hz（典型值），能有效降低噪声干扰，提高信号质量，满足生物电阻抗测量对信号精度的要求。同时，它具备低电流能力，在VDD＝2.5V典型工况下，工作电流仅为430μA，有助于延长电池续航，适合便携式设备。其超紧凑封装可节省电路空间，便于集成到小型化产品中。

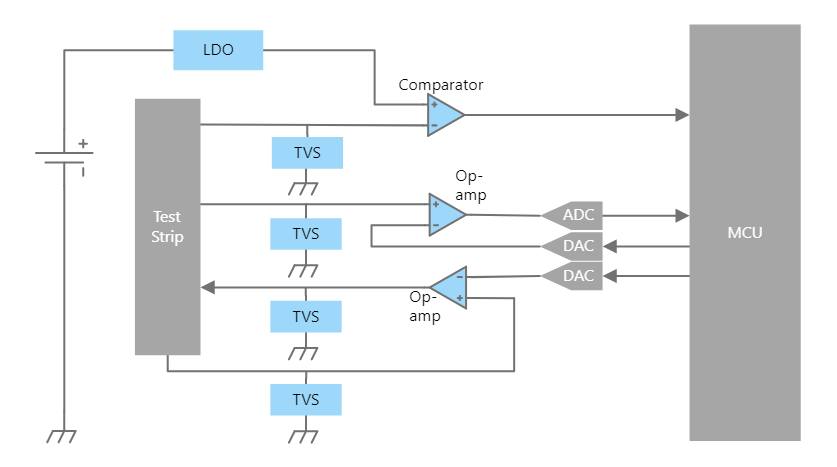

图：传感器电路
东芝TC75S70L6X是一款CMOS输入／输出全摆幅单比较器，具备显著的低功耗和小型化优势。其工作电压范围为VDD＝1.3V至5.5V，VDD＝1.5V条件下，电源电流低至IDD＝18µA（典型值），适合对能耗敏感的应用场景。其输出电路采用推挽结构，可提升驱动能力和信号完整性。它采用MP6C封装，尺寸仅为1.0mm×1.45mm，厚度最大0.55mm，超小体积使其特别适用于高密度组装设备。
本解决方案为工程师朋友开辟了一条快速设计血糖仪的便捷之路。想要深入了解东芝更多极具参考价值的设计方案，就赶紧关注起来吧！
