PCIe 转 SATA 芯片是一种用于实现 PCIe 协议与 SATA 协议转换的桥接芯片，可在没有原生 SATA 控制器或 SATA 接口数量偏少的 CPU 平台实现 SATA 接口的扩展。 随着存储阵列、NAS 设备在数据中心、安防监控等领域的广泛应用，市场对多 PCIe 转 SATA 接口的需求日益迫切。长期以来，这一关键芯片领域被美国及台湾地区企业主导，国内企业缺乏自主可控的解决方案，不仅推高了应用成本，也存在供应链安全风险。
在此背景下，合肥云澜电子科技有限公司自主研发的 PCIE 转 SATA 芯片 YLB3118 和sata-PM芯片应运而生，成为打破国外垄断的重要突破。

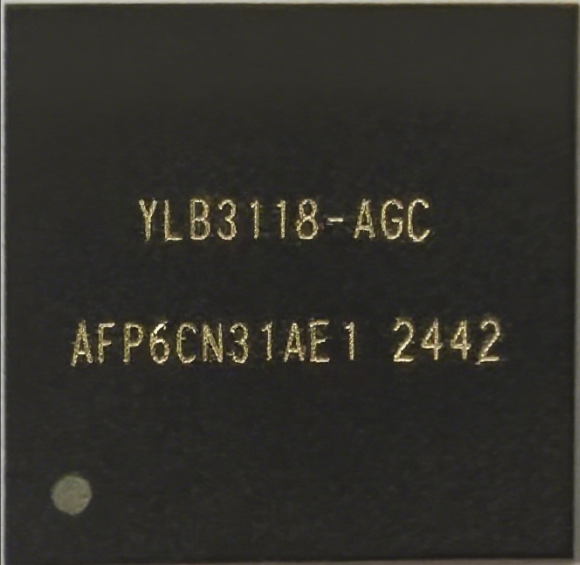

YLB3118该芯片采用 8*8 TFBGA-143 封装，上行接口为 PCIe Gen3 x2，搭配 100MHz 差分输入参考时钟，下行则提供 8 个 SATA 3.0 接口，可直接满足当前市面上 8 盘位存储设备的需求，无需额外复供 8 个 SATA 3.0 接口，可直接满足当前市面上 8 盘位存储设备的需求，无需额外复杂转接。同时，芯片还支持 SPI、UART、I2C 接口及 19 个 GPIO，配备 25MHz 外置晶振，兼容 3.3V IO 电压与 1.1V 内核电压，功能全面且适配性强，尤其适用于后端 DVR、NVR 及数据中心等核心场景。

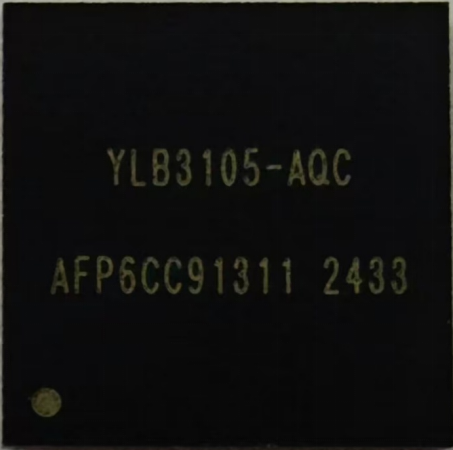

YLB3105是一款SATA PM控制芯片。该产品面向DVR、NVR以及数据中心等应用场景，提供6个独立SATA通道，支持1 to 5的sata 接口拓展，支持6Gbps，3Gbps，1.5Gbps的传输速率，支持partial/slumber低功耗模式。
更值得关注的是，YLB3118 若与合肥云澜 SATA -PM拓展芯片 YLB3105（1 路输入转 5 路输出）搭配使用，最高可支持 40 盘位存储配置，充分满足大容量、高密度存储需求。相较于国外同类方案，该组合在性能达标的前提下，具备更优的性价比，为国内存储设备厂商提供了高性价比、自主可控的新选择，也为我国存储产业链国产化升级注入了新动力。
应用场景

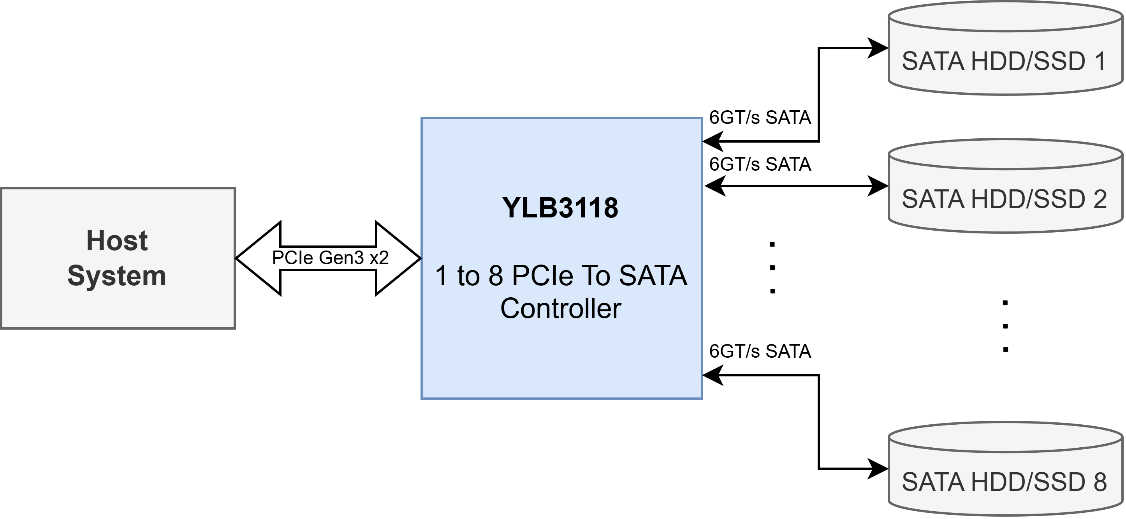

单独使用YLB3118芯片，可以实现1 PCIe to 8 SATA扩展，如下图2-1所示。
图2- 1 YLB3118芯片实现1 PCIe to 8 SATA扩展

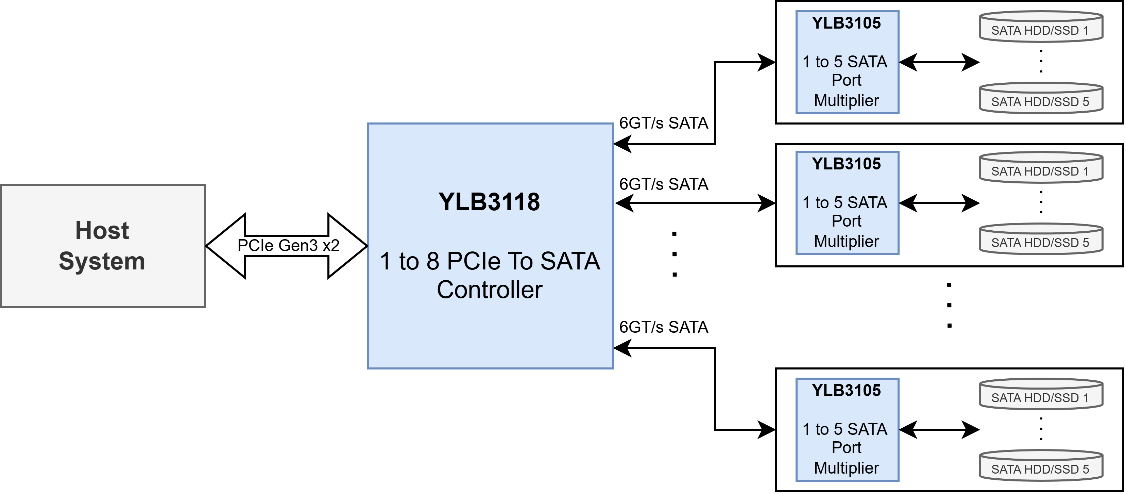

YLB3118芯片结合具有PM功能的YLB3105芯片，可以实现1 PCIe to 40 SATA扩展，如下图2-2所示。
图2- 2 YLB3118芯片结合YLB3105芯片实现1 PCIe to 40 SATA扩展
合肥云澜电子科技有限公司，位于合肥市高新区,公司注册资金1000W,主要从事高速存储接口桥接芯片及其衍生产品的研发、生产及销售。公司主要研发人员均为硕士以上学历，其中合肥市C级高层次人才2人。核心团队在集成电路领域具有15年以上设计经验，完成过10多款大型高性能SOC芯片产品研发，具备从算法研究、处理器指令集架构、微架构设计、配套基础软件优化、高速通信协议开发、芯片逻辑设计、物理实现直至应用系统设计的全栈式开发能力。公司成立以来，重点围绕低成本存储扩容领域，开展高速接口桥接芯片研发，目前已实现多款桥接芯片流片及应用。
