一、差分晶振在边缘计算中的应用体现
差分晶振在边缘计算中起到了关键作用，尤其是在高性能计算和通信需求场景中。差分晶振的高性能特性，使其成为边缘计算设备中不可或缺的核心组件，推动了边缘计算在智慧城市、工业制造和实时通信中的广泛应用。其主要应用主要展现在：
- 高速数据传输
差分晶振具备低相位噪声和高频率稳定性，是支持5G网络、光纤通信和数据中心的核心元件，为边缘计算节点与云端的高速连接提供基础保障。
- 高精度时钟同步
边缘计算需要多个设备协同工作，差分晶振通过提供高精度的同步时钟信号，确保分布式系统的时间一致性。
- 抗干扰能力增强
差分晶振的信号差分传输设计，有效减少了外部电磁干扰，提高了边缘计算设备在复杂环境下的可靠性。
- AI计算加速
在边缘AI应用中，差分晶振为GPU、FPGA等核心芯片提供精准时钟支持，提升实时推理和计算能力。
- 工业边缘场景
适用于工业物联网设备，通过高可靠性和抗震性能，保障工业边缘节点的持续稳定运行。
★常用频点展示
差分晶振在边缘计算设备中，通过提供高频率和低相位噪声的时钟信号，有效提高了系统的稳定性和传输效率，是高性能边缘计算的核心组件之一。常用频点如下：
常用频点 |
应用 |
25 MHz / 27 MHz |
常用于网络交换机、路由器以及与边缘计算相关的通信设备。 |
100 MHz / 125 MHz |
支持高速数据传输，适用于边缘服务器和存储设备。 |
156.25 MHz |
在高性能网络设备中，用于光模块和数据中心应用，支撑边缘计算的高速通信需求。 |
200 MHz 及以上 |
用于极高性能计算设备，适合AI边缘计算和实时数据处理的场景。 |

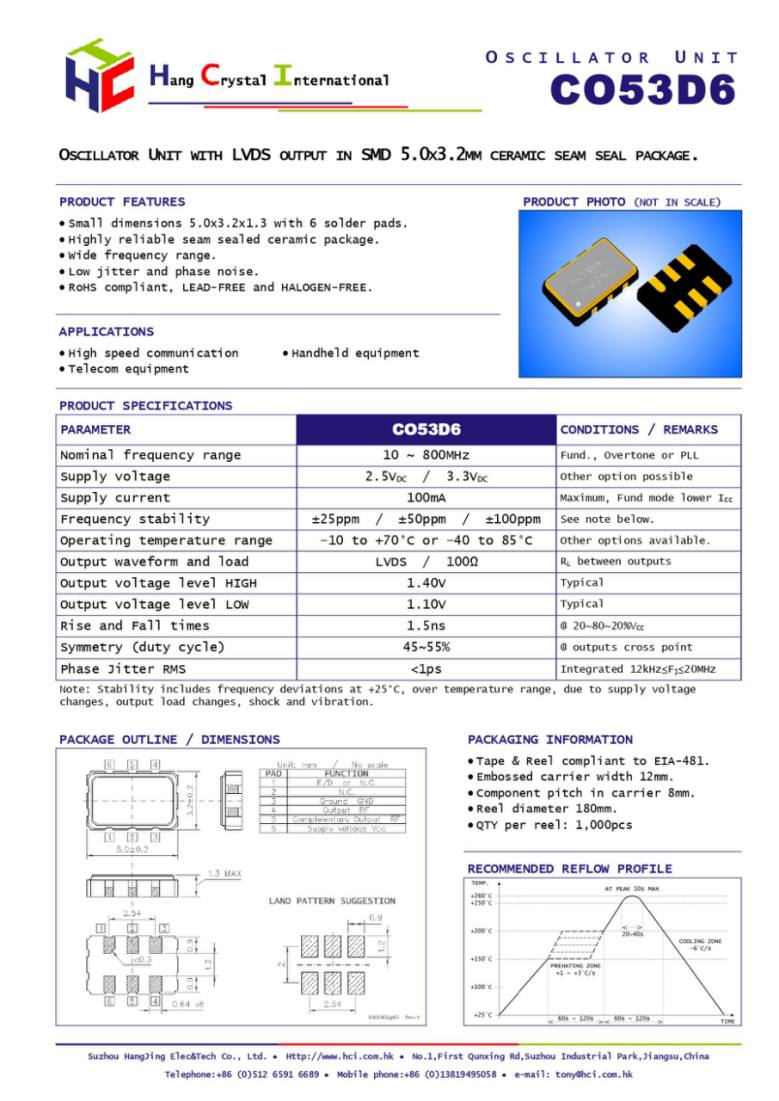

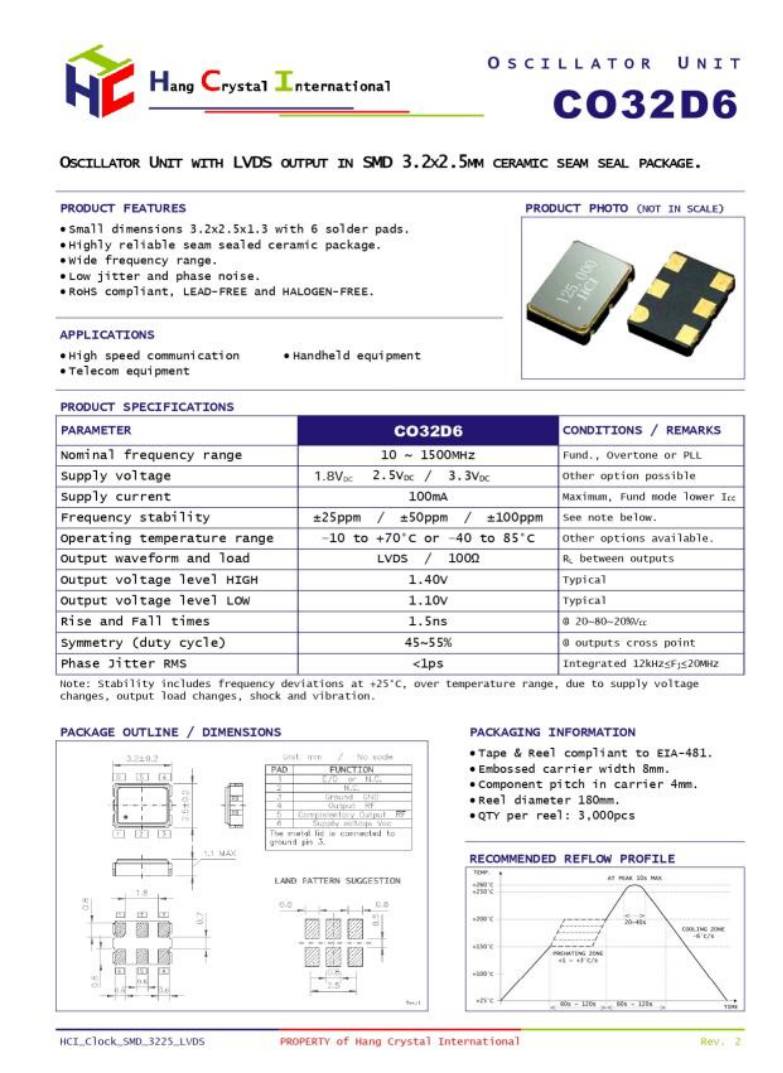

系列规格书参考
二、差分晶振在光通信模块中的应用及关键技术解析
1、差分晶振在光模块中的典型应用
高速SerDes时钟源
应用场景：为PAM4调制器、CDR电路提供基准时钟。
案例参数：100G/400G光模块常用156.25 MHz或312.500 MHz差分晶振，抖动性能<50 fs RMS（集成带宽12 kHz-20 MHz）。
多通道同步
应用场景：在CFP2/QSFP-DD等多通道光模块中，通过差分时钟树实现多路信号的相位同步。
关键技术：多输出差分晶振（如4路LVDS）可减少时钟偏斜（Skew）至±50 ps以内。
温度补偿方案
温补差分晶振（Differential TCXO）：在光模块中，通过内置温度传感器和补偿算法，实现全温范围内频偏≤±2.5ppm。
2、行业趋势与选型建议
技术发展趋势
高频化：支持224 GHz频率的差分晶振已进入量产，适配1.6T光模块需求。
小型化：2520封装（2.5×2.5 mm）逐步替代5032/7050，满足CPO（共封装光学）的紧凑布局。
集成化：内置电源滤波器和扩频功能的差分晶振可进一步简化电路设计。
★选型关键指标（工业级）
参数 |
典型要求 |
频率范围 |
10-3000MHz |
频率稳定度（总频差） |
±25 ppm |
相位抖动 |
<100 fs RMS（12k-20M） |
输出类型 |
LVDS/LVPECL/HCSL |
工作温度 |
-40°C ~ +105°C |
功耗 |
<80 mW（LVDS） |
★选型关键指标（高稳高精度要求）
温补差分晶振（TCXO LVDS/LVPECL），杭晶TC32D6/TC32P6/TC53H8系列满足客户高稳高精度要求。
参数 |
典型要求 |
频率范围 |
10-3000MHz |
频率精度 |
±1.0ppm |
稳定度 |
±2.5ppm@-40+85°C |
相位抖动 |
<100 fs RMS（12k-20M） |
输出类型 |
LVDS/LVPECL |
工作温度 |
-40°C ~ +85°C |
功耗 |
<80 mW（LVDS） |

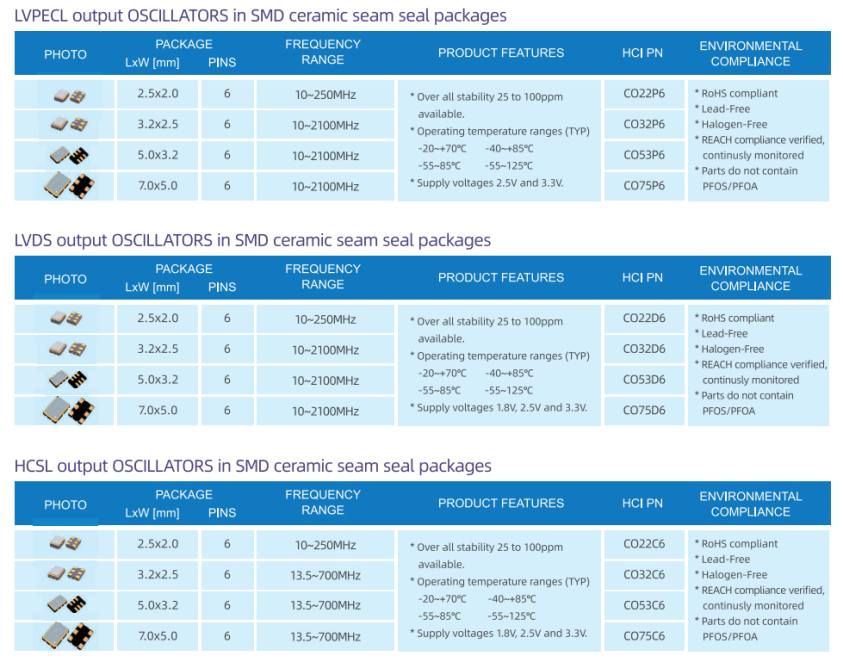

# 杭晶差分系列型号参考展示
杭晶可以提供10~2000MHz高稳定低抖动的差分晶振，供不同客户在不同领域中的应用。
